Detalles del producto
Lugar de origen: China.
Nombre de la marca: E-link
Certificación: ISO9001, CE, ROHS, FCC
Número de modelo: LNK-HC100
Condiciones de pago y envío
Cantidad de orden mínima: 1 par
Precio: negotiate
Detalles de empaquetado: Paquete estándar para el extensor de fibra HDMI
Tiempo de entrega: Entre 1 y 3 días hábiles
Condiciones de pago: Las condiciones de los productos incluidos en el presente Reglamento son las siguientes:
Capacidad de la fuente: 10 000/mes
Ingreso: |
(TX) 1xHDMI; (RX) 1xBNC + 1x3.5m m |
Ancho de banda de vídeo: |
Enlace único 225Mhz [3Gbps] |
Equalización HDMI: |
auto |
Humedad de funcionamiento: |
20~90% de H.R. (sin condensación) |
Las dimensiones: |
de una anchura superior a 80 mm |
Temperatura de funcionamiento: |
32o~104o F (0o~40o C) |
Ingreso: |
(TX) 1xHDMI; (RX) 1xBNC + 1x3.5m m |
Ancho de banda de vídeo: |
Enlace único 225Mhz [3Gbps] |
Equalización HDMI: |
auto |
Humedad de funcionamiento: |
20~90% de H.R. (sin condensación) |
Las dimensiones: |
de una anchura superior a 80 mm |
Temperatura de funcionamiento: |
32o~104o F (0o~40o C) |

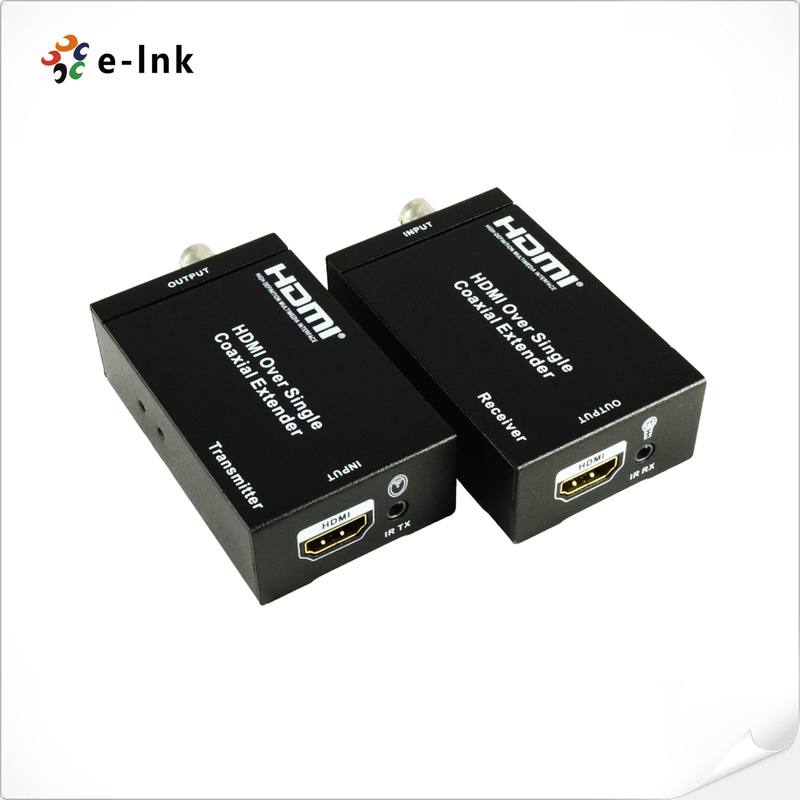

Modelo:LNK-HC100
Resumen general
El cable coaxial RG-6U se utiliza para DVR, DVD, cámara de CCTV
El transmisor y el receptor envían señales HDMI + IR a través de un cable coaxial de 75 ohms hasta
El HDMI + IR Over Single Coax Extender es compatible con HDMI 1.2 y HDMI 1.3 con características
Al utilizar cables estándar y ampliamente disponibles de 75 ohm RG-6U, el HDMI Over
El extensor coaxial único hace que extender su señal HDMI + IR sea más fácil que usar cobre pesado y costoso
El cable de fibra óptica es más robusto que el cable de fibra óptica.
El sistema HDMI + IR Over Single Coax Extender está compuesto por un transmisor y un receptor.
fuente (set-top box, reproductor de DVD o consola de juegos) se conecta a la caja del transmisor con un cable HDMI.
La caja receptor se conecta a la pantalla HDTV de la misma manera hasta 100M (328 pies) de distancia.
El cable coaxial RG-6U conecta el transmisor y el receptor.
con los adaptadores de alimentación incluidos.
Características
Extensor HDMI a través de cable coaxial con control remoto IR
Envíe señales HDMI + IR a través de un cable coaxial de 75 ohms a una distancia de hasta 100 m (328 pies)
Compatible con el HDMI 1.3, normas HDCP 1.1
Soporta formatos de vídeo digital en modo de color profundo a hasta 36 bits (12 bits/color) y 48KHz,
LPCM Audio digital
¢ Equaliza y recupera los datos TMDS entrantes antes de volver a transmitirlos en alta calidad, independientemente de la calidad de los datos.
de la calidad de la señal entrante
El sistema de control de Super IR, el canal de transporte de IR puede ser hacia adelante o hacia atrás.
Indices técnicos
| Ingreso | (TX) 1xHDMI; (RX) 1xBNC + 1x3,5 mm |
| Producción | (TX) 1xBNC + 1x3,5 mm; (RX) 1xHDMI |
| Conector HDMI | Hembra de tipo A 19 pines |
| Conector BNC | El BNC Jack |
| 3Conector de.5 mm | (TX y RX) Receptor IR/Blaster IR |
| Cumplimiento de las normas HDCP | - ¿ Qué? |
| Ancho de banda de vídeo | Enlace único 225Mhz [3Gbps] |
| Apoyo de vídeo | 720p/1080i/1080p @60 |
| Apoyo de audio | PCM (hasta 7,1 ch) 48KHz |
| Rango de transmisión | HD [1080p color de 36 bits] hasta 100 m [328 pies] |
| Cable coaxial | RG6 |
| Duración máxima del cable de entrada | Las medidas de seguridad se aplican a las aeronaves de las categorías A, B y C. |
| Duración máxima del cable de salida | Las medidas de seguridad se aplican a las aeronaves de las categorías A, B y C. |
| Equalización HDMI | Auto. |
| Señales TMDS de entrada | 3.3 voltios |
| Señales DDC de entrada | 5.0 voltios/P-P |
| Fuente de alimentación | 1A@5VDC (2 adaptadores) (2 enchufes de 1,1 mm) |
| Consumo de energía | 2 vatios |
| Protección ESD (modelo del cuerpo humano) |
± 8 kV (descarga entre huecos de aire), ± 4 kV (descarga por contacto) |
| Acoplamiento de PCB | 4 diseños |
| Vivienda | Revestimiento metálico |
| Temperatura de funcionamiento | 32o~104o F (0o~40o C) |
| Humedad de funcionamiento | 20~90% de H.R. (sin condensación) |
| Las dimensiones | de una anchura superior a 80 mm |
| Peso | 150 gramos |
Aplicación
Información sobre los pedidos
| Modelo | Descripción |
| El LNK-HC100 | Extensores HDMI a través de un solo cable coaxial RG6 de hasta 100 m / 328 pies |
