Detalles del producto
Lugar de origen: China
Nombre de la marca: E-link
Certificación: ISO9001
Número de modelo: LNK-PDH-E8-4F-2SFP
Condiciones de pago y envío
Cantidad de orden mínima: 1 unidad
Precio: negotiable
Detalles de empaquetado: Paquete estándar del medios convertidor de la fibra
Tiempo de entrega: 5-10 días laborables
Condiciones de pago: T/T, Western Union, MoneyGram, PayPal
Capacidad de la fuente: 10000pcs/Month
Peso del pedazo: |
3kg |
Dimensión (L×W×H): |
19 pulgadas 1U 485X138X44m m (WXDXH) |
Fuente de alimentación: |
AC180V ~ 260V; DC – 48V; DC +24V |
Temperatura de funcionamiento: |
-10°C ~ 50°C |
Peso del pedazo: |
3kg |
Dimensión (L×W×H): |
19 pulgadas 1U 485X138X44m m (WXDXH) |
Fuente de alimentación: |
AC180V ~ 260V; DC – 48V; DC +24V |
Temperatura de funcionamiento: |
-10°C ~ 50°C |

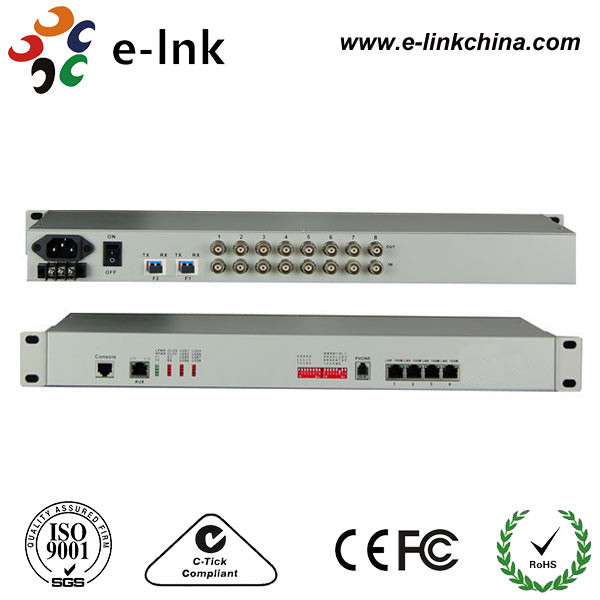

multiplexor óptico de la fibra PDH del suplemento 8E1 4FE 1 de la fibra de 16dBm HDMI
8E1 + 4GE 1+1 multiplexor de la fibra PDH
Ventajas del suplemento de la fibra de HDMI
· De acuerdo con el uno mismo - derechos reservados IC
· El ancho de banda está hasta 1.5G, puede ahorrar la línea fuentes
· La tarifa del interfaz de Ethernet es el 10M/100M, mitad/lleno - auto del duplex adaptable
· el interfaz de Ethernet 4Channel es interfaz del interruptor, ayuda VLAN, puede fijar al aislamiento lógico de 4 canales
· El interfaz E1 cumple con G.703, adopta la recuperación de reloj digital y la tecnología lisa del seguimiento de fase
· teléfono digital del negocio del PCM 1Channel (opcional)
· Proporcione el interfaz de la gestión de la consola
· Cuando es óptico pierda la señal, puede detectar el dispositivo remoto es poder de o la fibra se desconecta, e indica la alarma por el LED
· El dispositivo local puede ver las condiciones de trabajo del dispositivo remoto
· Proporcione el interfaz de 2 extensiones, usted puede ampliar los datos asincrónicos 1~2Channel, tales como código de RS232/RS485/RS422/Manchester;
· 1~2Channel voz, interruptor de 1~2Channel E1,1~4Channel, o proporcionar comando el lazo del interfaz remoto - detrás, línea mantenimiento de la facilidad
· La distancia de transmisión es los hasta 2-120Km sin la interrupción
· La CA 220V, DC-48V, DC24V puede ser opcional
· Función de detección de la polaridad de la fuente de alimentación de DC-48V/DC24V, Polaridad-libre
Índices técnicos
| Parámetro | Especificación |
| Fibra | |
| Fibra con varios modos de funcionamiento | |
| Tipo de la fibra | 50/125um, 62.5/125um |
| Distancia de transmisión máxima | fibra del solo modo 62,5/125um de los 5Km @, longitud de onda de la atenuación (los 3dbm/km): 820nm |
| Poder que transmite | -12dBm (minuto) ~-9dBm (máximo) |
| Sensibilidad del receptor | -28dBm (minuto) |
| Presupuesto del vínculo | 16dBm |
| Fibra unimodal | |
| Tipo de la fibra | 8/125um, 9/125um |
| Distancia de transmisión máxima | los 40Km |
| Distancia de transmisión | fibra del solo modo 9/125um de los 40Km @, atenuación (los 0.35dbm/km) |
| Longitud de onda | 1310nm |
| Poder que transmite | -9dBm (minuto) ~-8dBm (máximo) |
| Sensibilidad del receptor | -27dBm (minuto) |
| Presupuesto del vínculo | 18dBm |
| Interfaz E1 | |
| Estándar de interfaz | cumpla con el protocolo G.703 |
| Tarifa del interfaz | n*64Kbps±50ppm |
| Código del interfaz | HDB3 |
| Impedancia E1: | 75Ω (desequilibrio), 120Ω (balanza) |
| Tolerancia de la inquietud | De acuerdo con el protocolo G.742 y G.823 |
| Atenuación permitida | 0~6dBm |
| Interfaz rápido de Ethernet (10/100) | |
| Tarifa del interfaz: | 10/100 Mbps, mitad/lleno - auto-negociación a dos caras |
| Estándar de interfaz: | Compatible con IEEE 802,3, IEEE 802.1Q (VLAN) |
| MAC Address Capability: | 4096 |
| Conector: | RJ45, ayuda auto-MDIX |
| Poder | |
| Fuente de alimentación | AC180V ~ 260V; DC – 48V; DC +24V |
| Consumo de energía | ≤10W |
| Dimensión | |
| Tamaño del producto | 19' ‘1U |
| Ambiente de trabajo | |
| Temperatura de trabajo | -10°C ~ 50°C |
| Humedad de trabajo | 5%~ el 95% (ninguna condensación) |
| Temperatura de almacenamiento | -40°C ~ 80°C |
| Humedad del almacenamiento | 5%~ el 95% (ninguna condensación) |
Descripción
Este dispositivo es el dispositivo de transmisión óptico de punto a punto desarrollado en base del VLSI. El dispositivo proporciona el interfaz de 1-8Channel E1, el interfaz de 1-4Channel el 10M/100M Ethernet (línea tarifa el 100M) y 2 interfaces de la extensión. el interfaz de Ethernet 4Channel es interfaz del interruptor, puede apoyar el VLAN. 1 interfaz de la extensión se puede utilizar como el canal de transmisión RS232/RS485/RS422 de los datos asincrónicos, señal de la voz, 2/4 línea señal audio de E&M, señal de interruptor, señal de Ethernet (ancho de banda los 2M) .1Channel que el teléfono digital del negocio puede ser opcional. Es muy flexible. Tiene función de la alarma. El trabajo es confiable, estable, y bajo consumo de energía, alta integración, tamaño pequeño.
