Detalles del producto
Lugar de origen: China
Nombre de la marca: E-link
Certificación: ISO9001
Número de modelo: LNK-PDH-E4G4-2SFP
Condiciones de pago y envío
Cantidad de orden mínima: 1 unidad
Precio: negotiable
Detalles de empaquetado: Paquete estándar del medios convertidor de la fibra
Tiempo de entrega: 5-10 días laborables
Condiciones de pago: T/T, Western Union, MoneyGram, PayPal
Capacidad de la fuente: 10000pcs/Month
Peso del pedazo: |
3kg |
Dimensión (L×W×H): |
19 pulgadas 1U 485X138X44m m (WXDXH) |
Fuente de alimentación: |
AC180V ~ 260V; DC – 48V; DC +24V |
Temperatura de funcionamiento: |
-10°C ~ 50°C |
Peso del pedazo: |
3kg |
Dimensión (L×W×H): |
19 pulgadas 1U 485X138X44m m (WXDXH) |
Fuente de alimentación: |
AC180V ~ 260V; DC – 48V; DC +24V |
Temperatura de funcionamiento: |
-10°C ~ 50°C |
Longitud de onda 820nm HDMI sobre fibra multi del modo del suplemento de la fibra óptica

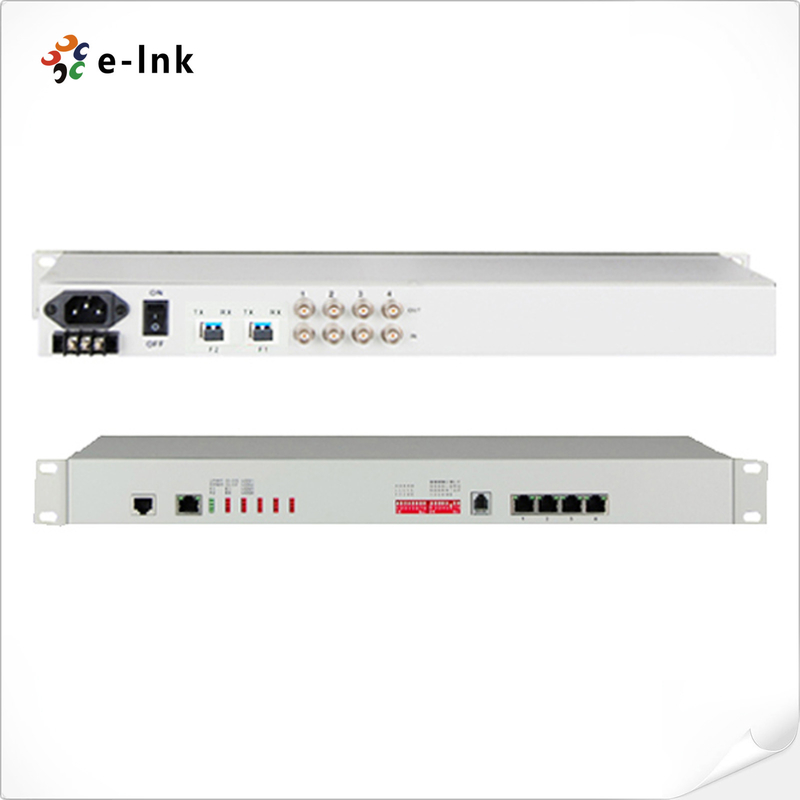

4E1 + 4GE 1+1 multiplexor de la fibra PDH
Ventajas del suplemento de la fibra de HDMI
· De acuerdo con el uno mismo – derechos reservados IC
· Detector óptico dinámico ancho modular
· El dispositivo proporciona el interfaz de fibra óptica principal y el interfaz de fibra óptica de reserva, función de reserva portuaria óptica dual se asegura de que el trabajo nunca se rompa
· La tarifa del interfaz de Ethernet es el 10M/100/1000M, mitad/lleno - negociación auto a dos caras
· el interfaz de Ethernet 4Channel es interfaz del interruptor, ayuda VLAN, puede fijar al aislamiento lógico de 4 canales
· El interfaz E1 cumple con G.703, adopta la recuperación de reloj digital y la tecnología lisa del seguimiento de fase
· teléfono digital del negocio del PCM 1Channel (opcional)
· Cuando es óptico pierda la señal, puede detectar el dispositivo remoto es poder de o la fibra se desconecta, e indica la alarma por el LED
· El dispositivo local puede ver las condiciones de trabajo del dispositivo remoto
· Proporcione el interfaz de 2 extensiones, usted puede ampliar los datos asincrónicos 1~2Channel, tales como código de RS232/RS485/RS422/Manchester;
· voz 1~2Channel, interruptor 1~4Channel, o línea dos/cuatro audio y así sucesivamente
· Proporcione el comando el lazo del interfaz remoto - trasero, línea mantenimiento de la facilidad
· La distancia de transmisión es los hasta 2-120Km sin la interrupción
· La CA 220V, DC-48V, DC24V puede ser opcional
· Función de detección de la polaridad de la fuente de alimentación de DC-48V/DC24V, Polaridad-libre
Índices técnicos
| Parámetro | Especificación |
| Fibra | |
| Fibra con varios modos de funcionamiento | |
| Tipo de la fibra | 50/125um, 62.5/125um |
| Distancia de transmisión máxima | fibra del solo modo 62,5/125um de los 5Km @, longitud de onda de la atenuación (los 3dbm/km): 820nm |
| Poder que transmite | -12dBm (minuto) ~-9dBm (máximo) |
| Sensibilidad del receptor | -28dBm (minuto) |
| Presupuesto del vínculo | 16dBm |
| Fibra unimodal | |
| Tipo de la fibra | 8/125um, 9/125um |
| Distancia de transmisión máxima | los 40Km |
| Distancia de transmisión | fibra del solo modo 9/125um de los 40Km @, atenuación (los 0.35dbm/km) |
| Longitud de onda | 1310nm |
| Poder que transmite | -9dBm (minuto) ~-8dBm (máximo) |
| Sensibilidad del receptor | -27dBm (minuto) |
| Presupuesto del vínculo | 18dBm |
| Interfaz E1 | |
| Estándar de interfaz | cumpla con el protocolo G.703 |
| Tarifa del interfaz | n*64Kbps±50ppm |
| Código del interfaz | HDB3 |
| Impedancia E1: | 75Ω (desequilibrio), 120Ω (balanza) |
| Tolerancia de la inquietud | De acuerdo con el protocolo G.742 y G.823 |
| Atenuación permitida | 0~6dBm |
| Interfaz de Ethernet (los 10/100M) | |
| Tarifa del interfaz | 10/100/1000Mbps, mitad/lleno - auto-negociación a dos caras |
| Estándar de interfaz | Compatible con IEEE 802,3, IEEE 802.1Q (VLAN) |
| MAC Address Capability | 4096 |
| Conector | RJ45, ayuda auto-MDIX |
| Poder | |
| Fuente de alimentación | AC180V ~ 260V; DC – 48V; DC +24V |
| Consumo de energía | ≤10W |
| Dimensión | |
| Tamaño del producto | 19 pulgadas 1U 485X138X44m m (WXDXH) |
| Empaquetado simple | 522X198X82m m (WXDXH) |
| Peso del pedazo | 3KG |
| Ambiente de trabajo | |
| Temperatura de trabajo | -10°C ~ 50°C |
| Humedad de trabajo | 5%~ el 95% (ninguna condensación) |
| Temperatura de almacenamiento | -40°C ~ 80°C |
| Humedad del almacenamiento | 5%~ el 95% (ninguna condensación) |
Descripción
Este dispositivo proporciona el interfaz de 1-4Channel E1, el interfaz de fibra óptica principal y el interfaz de fibra óptica de reserva, el interfaz de 1-4Channel el 10M/100/1000M Ethernet (línea tarifa el 1000M) y el interfaz de 2 extensiones. el interfaz de Ethernet 4Channel es interfaz del interruptor, puede apoyar el VLAN. el interfaz de 2 extensiones se puede utilizar como el canal de transmisión RS232/RS485/RS422 de los datos asincrónicos, señal de la voz, 2/4 línea señal audio de E&M, señal de interruptor, señal de Ethernet (ancho de banda los 2M). Es muy flexible. Tiene función de la alarma. El trabajo es confiable, estable, y bajo consumo de energía, alta integración, tamaño pequeño.
