Detalles del producto
Lugar de origen: China.
Nombre de la marca: E-link
Certificación: Iso9001, CE, ROHS, FCC
Número de modelo: LNK-HF100DA
Condiciones de pago y envío
Cantidad de orden mínima: 1 par
Precio: negotiable
Detalles de empaquetado: Paquete estándar para el extensor de fibra HDMI
Tiempo de entrega: Entre 1 y 3 días hábiles
Condiciones de pago: T/T, Western Union, MoneyGram, PayPal y otros servicios
Capacidad de la fuente: 10000 piezas/mes
Las normas: |
HDMI1.4B 3D; HDCP1.4 |
Conector: |
HDMI hembra tipo A |
Interfaz: |
Audio estéreo externo de 3.5M M |
Transmisor: |
1Ch Entrada + 1Ch Salida |
Temperatura de funcionamiento: |
-20℃ ~ +70℃ |
Dimensión (LxWxH): |
92 x 57 x 23 (milímetros) |
Las normas: |
HDMI1.4B 3D; HDCP1.4 |
Conector: |
HDMI hembra tipo A |
Interfaz: |
Audio estéreo externo de 3.5M M |
Transmisor: |
1Ch Entrada + 1Ch Salida |
Temperatura de funcionamiento: |
-20℃ ~ +70℃ |
Dimensión (LxWxH): |
92 x 57 x 23 (milímetros) |

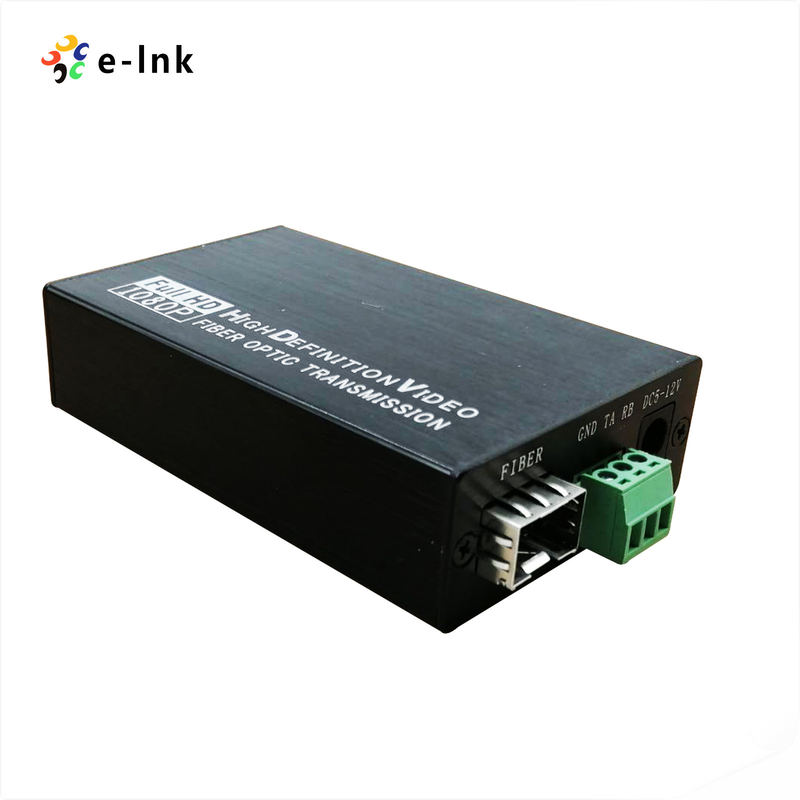

Modelo:LNK-HF100DA
Resumen general
El extensor de fibra óptica HDMI de la serie LNK-HF100DA proporciona extensión de HDMI, audio bidireccional y
RS232 a través de un cable de fibra óptica, es compatible con el modo HDMI1.4, es totalmente compatible con HDMI 1.4b, HDMI 1.4b
3D y HDCP 1.4El extensor puede utilizarse para una amplia gama de
aplicaciones que requieren una transmisión a larga distancia de alta resolución con una alta calidad por su buena estabilidad y
una seguridad poderosa.
Las partes de las fibras
Transmite señales de vídeo HDMI, RS232 y audio hasta 20 km a través de un solo cable de fibra;
Apoyar la resolución de hasta 1920*1200@60Hz;
Apoyo especial 1600*1200 @60HZ
Apoya la transmisión de audio estéreo bidireccional externa.
¢ Cumplimiento de las normas HDMI 1.4B 3D y HDCP 1.2;
Receptor HDMI 1.4b de puerto único
- Alta compatibilidad, puede combinar automáticamente la fuente y el dispositivo de visualización;
- Sistema de ajuste automático incorporado, que hace que la imagen sea suave, clara y estable;
¢ Sistema de protección ESD incorporado;
¢ Simple de instalar, enchufar y activar;
¢ Apoyar el EDID
Indices técnicos
| Parámetro | Descripción | |
|
El video
|
Las normas | HDMI1.4B 3D; HDCP1.4 |
| Reloj de píxeles máximo | 165 MHz | |
| Velocidad máxima de datos | 6.75Gbps | |
| Conformidad |
Se trata de un sistema de control de velocidad que se utiliza para controlar la velocidad de los circuitos de circuito. Apoyo especial 1600*1200 @60HZ |
|
| Conector | HDMI de tipo A femenino | |
| Impedancia | 100Ω | |
| Rango del cable HDMI | < 5 metros (resolución hasta 1920*1200@60Hz) | |
| El audio | Interfaz | 3.5MM de audio estéreo externo |
| Transmisor | 1Ch Entrada + 1Ch Salida | |
| Receptor | 1Ch Entrada + 1Ch Salida | |
| Se trata de un sistema de seguridad. | Interfaz | Bloque de terminales de 3 pines |
| Tasa de Baud | Se aplican las siguientes condiciones: | |
| Fibra óptica | Interfaz | Modelo SFP Conector LC |
| Tipo de fibra | En modo único | |
| longitud de onda | Las mediciones de las partículas son las siguientes: | |
| Ancho de banda de la interfaz | 3Gbps | |
| Distancia de transmisión |
Transmisión@1920*1200@60Hz Fibra multimodo: < 500M Fibra de un solo modo: 20 km |
|
| IndiceOtro | Fuente de alimentación | El adaptador de alimentación: CC 5~12V |
| Disipación de energía | Max 4W | |
| Temperatura | Se aplicará una temperatura de 20 °C a 70 °C. | |
| Humedad | Funcionamiento: 5% ~ 90% | |
| Dimensión (LxWxH) | Las medidas siguientes se aplicarán: | |
Aplicación
Información sobre los pedidos
| Modelo | Descripción |
| El LNK-HF100DA | 1Ch HDMI + 1Ch Audio estéreo bidireccional + 1Ch RS232 a través de extensor de fibra óptica, LC ((SFP), fibra multimodo, 500m, incluido 1 transmisor y 1 receptor, utilizado por parejas |
| El LNK-HF100DA-20 | 1Ch HDMI + 1Ch Audio estéreo bidireccional + 1Ch RS232 a través del extensor de fibra óptica, LC ((SFP), fibra de modo único, 20km, incluido 1 transmisor y 1 receptor, utilizado por parejas |
