Detalles del producto
Lugar de origen: China.
Nombre de la marca: E-link
Certificación: ROHS,FCC,CE
Número de modelo: La serie LNK-IRS
Condiciones de pago y envío
Cantidad de orden mínima: 1 piezas
Precio: negotiable
Detalles de empaquetado: Paquete de exportación estándar de Fiber Media Converter
Tiempo de entrega: 5-12 días laborables
Condiciones de pago: T/T, Western Union, MoneyGram, PayPal y otras formas de pago.
Capacidad de la fuente: 1000 piezas al mes
Palabra clave: |
Convertidor de serie a fibra |
Interfaz de la fibra: |
SFP, FC, SC o ST |
Entrada de potencia: |
12~48VDC |
Consumo de energía: |
<6w> |
Peso: |
0.55kg |
Las dimensiones (LxWxH): |
Las medidas de ensayo se aplicarán en el caso de los vehículos de motor de motor de motor. |
Palabra clave: |
Convertidor de serie a fibra |
Interfaz de la fibra: |
SFP, FC, SC o ST |
Entrada de potencia: |
12~48VDC |
Consumo de energía: |
<6w> |
Peso: |
0.55kg |
Las dimensiones (LxWxH): |
Las medidas de ensayo se aplicarán en el caso de los vehículos de motor de motor de motor. |
IndustrialesSección RS232/RS485/RS422Fibra ópticaModem
Ventajas del módem de fibra
Diseño sin ventilador y Din-Rail para entornos industriales adversos
Construido en un puerto serie bidireccional RS232/422/485
Apoya puertos de datos serie de múltiples canales: 4~16Ch RS232, 4~16Ch RS485 o 2~8Ch RS422
Los datos de serie son totalmente transparentes, la velocidad de transmisión se adapta a sí misma, no se requiere configuración
Apoya SFP, FC, SC o ST 2Km de modo múltiple, 20Km de modo único
Los datos de serie de alta velocidad pueden utilizarse para la comunicación DMX512 en el control de iluminación de escenario
️ Soporta voltaje de entrada de 12 ~ 48VDC
Apoya la protección de polaridad inversa
Casilla de aluminio IP40
Temperatura de funcionamiento de -40°C a 80°C
Garantización de 5 años
Indices técnicos de los convertidores de medios de fibra óptica industriales
| Interfaz de fibra óptica | |
| Interfaz de fibra | SFP, FC, SC o ST |
| Requisito de cable |
Se trata de un sistema de transmisión por cable de alta velocidad. Se trata de un sistema de transmisión por cable de alta velocidad. |
| Puerto de fibra | 1 puerto de fibra |
| Distancia de transmisión |
La velocidad máxima de la corriente es de: En modo único: 20 km. |
| longitud de onda | Las mediciones de las partículas son las siguientes: |
| Interfaz en serie RS232 | |
| Interfaz física | Terminal de tornillo estándar para el sector industrial |
| Tipo de datos | Hasta 16Ch RS232 Bi-dirección |
| Señales RS-232 | El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero, que es el valor de las emisiones de gases de efecto invernadero. |
| Distancia de línea de puerto en serie (cobre) | 15 metros |
| Tasa de Baud | 0 ~ 800 kbps |
| Interfaz en serie RS422 | |
| Interfaz física | Terminal de tornillo estándar para el sector industrial |
| Tipo de datos | Hasta 8Ch RS422 Bi-dirección |
| Señales RS-422 | El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero, que es el valor de las emisiones de gases de efecto invernadero. |
| Distancia de línea de puerto en serie (cobre) | 1000 metros |
| Tasa de Baud | 0 ~ 800 kbps |
| Interfaz en serie RS485 | |
| Interfaz física | Terminal de tornillo estándar para el sector industrial |
| Tipo de datos | Hasta 16Ch RS485 Bi-Dirección |
| Señales RS-485 | Datos + Datos-, GND |
| Distancia de línea de puerto en serie (cobre) | 1000 metros |
| Tasa de Baud | 0 ~ 800 kbps |
| Requisitos de energía | |
| Entrada de potencia | 12 ~ 48VDC |
| Consumo de energía | < 6W |
| Conector de alimentación | Bloque de terminales |
| Protección de potencia | Protección de polaridad inversa |
| Indicador LED | |
| PWR | Fuente de alimentación |
| FL | Estado del enlace de fibra |
| Datos 1 a 16 | Señal de datos en serie |
| Mecánica | |
| Las dimensiones (LxWxH) | Las medidas de ensayo se aplicarán en el caso de los vehículos de motor de motor de motor. |
| Peso | 0.55KG |
| Cubierta | Cuadro de aluminio |
| Opciones de montaje | Montura del tren DIN |
| Medio ambiente | |
| Temperatura de trabajo | -40 °C a 80 °C (-40 °F a 176 °F) |
| Temperatura de almacenamiento | -40 °C a 85 °C (-40 °F a 185 °F) |
| Humedad de trabajo | 5% a 95% (sin condensar) |
| El número de unidades | 216388 horas |
| Las aprobaciones reglamentarias | |
| Impuesto sobre el valor añadido | La parte 15 de la FCC, CISPR (EN55022) Clase A |
| El SME |
En el caso de los vehículos de la categoría N1 y N2, el valor de los valores de los vehículos de la categoría N1 será el valor de los valores de los vehículos de la categoría N2. EN61000-4-3 (RS) Nivel 3, criterios A Se aplicará el método de ensayo de la norma EN 61000-4-4 (EFT). EN61000-4-5 (surgimiento) Nivel 3, criterios B EN61000-4-6 (CS) Nivel 3, criterios A |
| Choque / caída libre / vibración |
Choque: MIL-STD-810F Método 516.5 Caída libre: MIL-STD-810F Método 516.5 Vibración: Método MIL-STD-810F 514.5 C-1 y C-2 |
| El verde | Conforme con la Directiva RoHS |
| Las certificaciones: | FCC, CE |
Convertidor de medios SFPResumen general

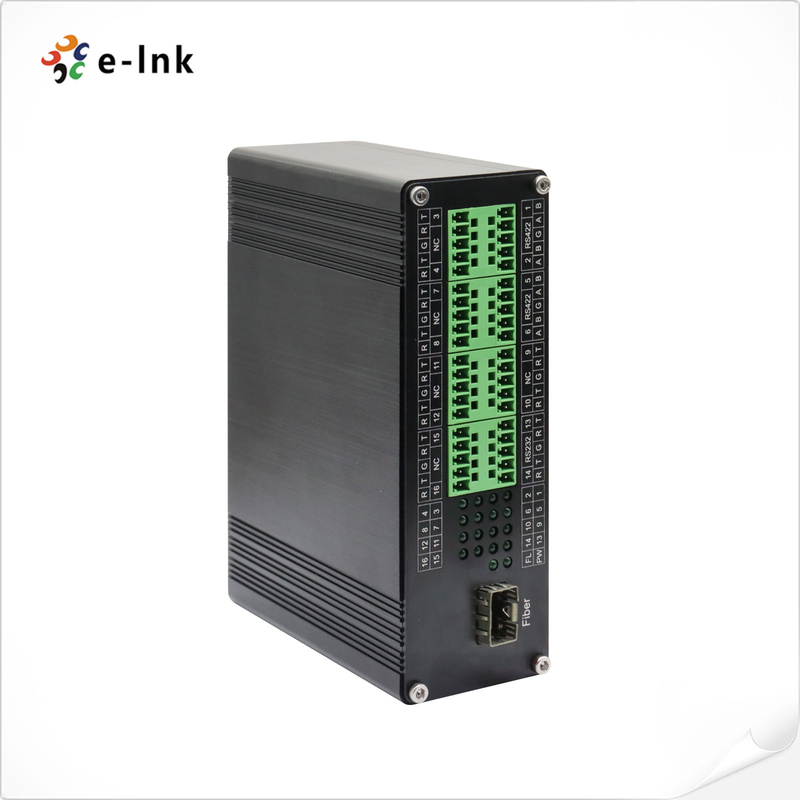

E-link LNK-IRS series is an industrial grade Multi-Channel RS232/RS485/RS422 to fiber optic converter which converts a standard RS232/RS485/RS422 signal to a fiber optic link as to extend the signal up to 2KM on multimode fiber and 20KM on single mode fiberTambién puede configurarse con señales mixtas, tales como 8Ch RS232 + 8Ch RS485, 8Ch RS232 + 4Ch RS422,Se aplicará el método de ensayo de la norma de la Unión., etc. Cuenta con un diseño tipo Din-Rail para dar a los usuarios un fácil propósito de instalación y mantenimiento en cualquier ambiente industrial duro.
El uso de la comunicación de fibra óptica resuelve los problemas de las interferencias electromagnéticas, las interferencias de los anillos de tierra y los daños causados por los rayos.y la confidencialidad de la comunicación de datos, y se puede utilizar ampliamente en varios controles industriales, control de procesos, control de iluminación de escenario y ocasiones de control de tráfico.
.
| Canal de datos | Tasa de transmisión sin errores medida (bps) |
Tasa de transmisión máxima admitida (Kbps) |
Aplicación típica |
| 1 | 460800 | 800 | Sistema de control de la iluminación del escenario DMX512-500Kbps, vigilancia de seguridad, alarma contra incendios, control industrial, etc. |
| 2 | 460800 | 800 | Sistema de control de la iluminación del escenario DMX512-500Kbps, vigilancia de seguridad, alarma contra incendios, control industrial, etc. |
| 3 | 230400 | 250 | Control de seguridad, alarma contra incendios, control industrial, etc. |
| 4 | 230400 | 250 | Control de seguridad, alarma contra incendios, control industrial, etc. |
| 5 | 460800 | 800 | Sistema de control de la iluminación del escenario DMX512-500Kbps, vigilancia de seguridad, alarma contra incendios, control industrial, etc. |
| 6 | 460800 | 800 | Sistema de control de la iluminación del escenario DMX512-500Kbps, vigilancia de seguridad, alarma contra incendios, control industrial, etc. |
| 7 | 230400 | 250 | Control de seguridad, alarma contra incendios, control industrial, etc. |
| 8 | 230400 | 250 | Control de seguridad, alarma contra incendios, control industrial, etc. |
| 9 | 460800 | 500 | Sistema de control de la iluminación del escenario DMX512-500Kbps, vigilancia de seguridad, alarma contra incendios, control industrial, etc. |
| 10 | 460800 | 500 | Sistema de control de la iluminación del escenario DMX512-500Kbps, vigilancia de seguridad, alarma contra incendios, control industrial, etc. |
| 11 | 230400 | 250 | Control de seguridad, alarma contra incendios, control industrial, etc. |
| 12 | 230400 | 250 | Control de seguridad, alarma contra incendios, control industrial, etc. |
| 13 | 230400 | 250 | Control de seguridad, alarma contra incendios, control industrial, etc. |
| 14 | 230400 | 250 | Control de seguridad, alarma contra incendios, control industrial, etc. |
| 15 | 230400 | 250 | Control de seguridad, alarma contra incendios, control industrial, etc. |
| 16 | 230400 | 250 | Control de seguridad, alarma contra incendios, control industrial, etc. |
