Detalles del producto
Place of Origin: China
Nombre de la marca: E-link
Certificación: ISO9001, CE, FCC, RoHS
Model Number: LNK-IMCRS1100-SFP
Condiciones de pago y envío
Minimum Order Quantity: 1pcs
Precio: negotiate
Packaging Details: Industrial Ethernet Converter standard export package
Delivery Time: 5-8 working days
Payment Terms: T/T,Western Union,MoneyGram,PayPal
Supply Ability: 1000pcs/month
Max Packet Length:: |
9K Bytes |
Ethernet Port:: |
1 x RJ45 |
Optical Port:: |
1 x SFP 100Base-FX |
Serial Port: |
1 x RS232/RS485/RS422 Industrial Terminal |
Input Power:: |
12~48VDC, 4-pin terminal block |
Dimensions (WxDxH):: |
95 x 70 x 30 mm |
Casing:: |
Aluminum Case |
Max Packet Length:: |
9K Bytes |
Ethernet Port:: |
1 x RJ45 |
Optical Port:: |
1 x SFP 100Base-FX |
Serial Port: |
1 x RS232/RS485/RS422 Industrial Terminal |
Input Power:: |
12~48VDC, 4-pin terminal block |
Dimensions (WxDxH):: |
95 x 70 x 30 mm |
Casing:: |
Aluminum Case |

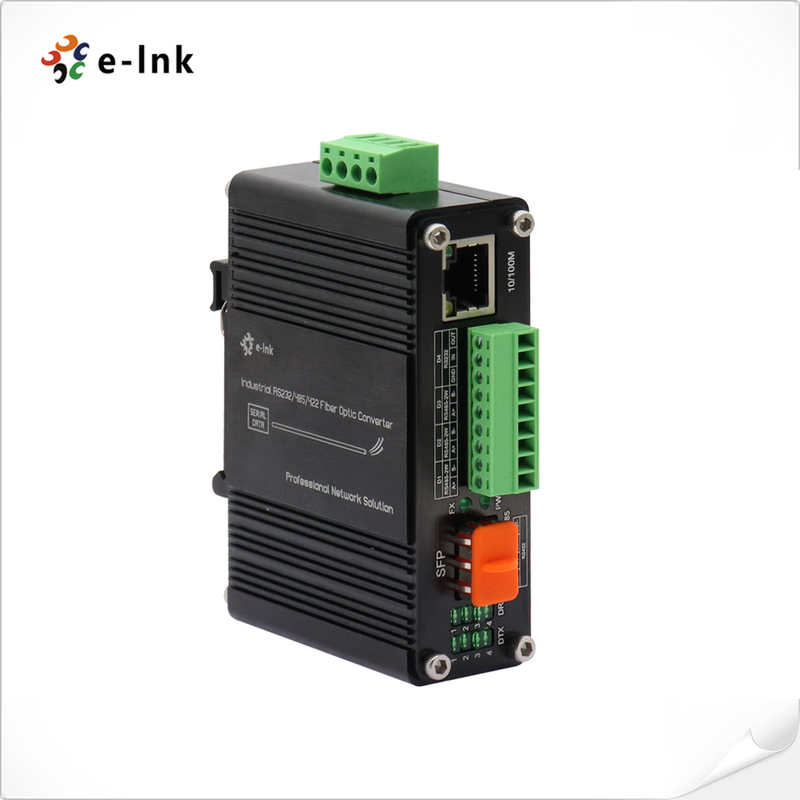

Mini Industrial 10/100Base-T a 100Base-X Convertidor de medios de Ethernet de fibra SFP
Convertidor de medios EthernetCaracterísticas
1 x 10/100BASE-T puerto RJ45 con función automática MDI / MDI-X
1 x puerto SFP, 100 Base-FX
¢ 1 x puerto de serie RS232/RS485/RS422
Apoya la negociación automática
¢ compatibles con el protocolo IEEE 802.3az Ethernet eficiente desde el punto de vista energético (EEE)
Indicadores LED extensos para el diagnóstico de redes
Protección contra sobretensiones y protección estática
La potencia de entrada del bloque terminal de 12~48VDC
¢ Apoya la instalación DIN-Rail y de montaje en pared
-40°C a 75°C y resistente al medio ambiente
(-40°F a 167°F) temperatura de funcionamiento
Resumen general
El LNK-IMCRS1100-SFP es un convertidor de medios de tipo DIN que admite módulos SFP externos y
Se trata de un producto de calidad endurecida cuyo rango de temperatura de funcionamiento es de:
-40°C a +75°C. El LNK-IMCRS1100-SFP admite el 10/100Base-T y el 100Base-X SFP y el RS232/RS485/RS422
El puerto Ethernet admite tanto el modo semi-duplex como el modo full-duplex.
Módulos SFP (fibra de modo único/múltimodo, 1/2 núcleo) según sea necesario. Convierte un estándar RS232/RS485/RS422
señal / datos RJ45 a un enlace de fibra óptica para extender la señal hasta 2Km en fibra multimodo y 80Km en
fibra de modo único.
Indices técnicos
| Conexión Ethernet | |
| Las normas | Las condiciones de los requisitos de seguridad de las instalaciones deben ser las siguientes: |
| Las condiciones de los requisitos de seguridad de los equipos de ensayo se especifican en el anexo I. | |
| IEEE 802.3az Ethernet eficiente desde el punto de vista energético | |
| Tipo de tratamiento | Envío y almacenaje |
| Tasa de filtro hacia adelante | 14,880pps (10Mbps) |
| 148,800pps (100Mbps) | |
| Memoria de paquete de búfer | 1 Mbit |
| Duración máxima del paquete | 9K bytes |
| Tamaño de la tabla de direcciones | Direcciones MAC 2K |
| Interfaz | |
| Puerto Ethernet: | 1 x RJ45 |
| Puerto óptico: | 1 x SFP 100Base-FX |
| Puerto de serie | 1 x Terminal industrial RS232/RS485/RS422 El número de terminales de transporte de pasajeros |
| Se aplicarán las siguientes medidas: | |
| Interfaz en serie | Terminal industrial |
| Puertos de señal | 1Ch RS232 - 1 Mbps 1Ch R485 - 1Mbps 2Ch RS485H- 2Mbps 2Ch RS485H puede agruparse en 1Ch RS422 de alta velocidad |
| Tasa de Baud | Se aplicarán las siguientes medidas: |
| Estándar | La EIA /TIA RS232/485/422 también se aplicará. |
| Distancia en serie | RS232: 15 metros, RS485/422: 1000 metros |
| Tasa de cambio | Máximo 2 Mbps |
| Se trata de un sistema de seguridad. | TXD, RXD, GND - Direccional en las dos direcciones |
| Se trata de un sistema de seguridad. | D+, D-, GND - en dos direcciones |
| Protección estática | Protección contra descargas eléctricas estáticas (ESD) de 15 KV |
| Protección contra sobretensiones | Protección contra sobretensiones de 1500 W/seg |
| Eléctricos y mecánicos | |
| Potencia de entrada | 12 ~ 48VDC, bloque de terminales de 4 pines |
| Consumo de energía | 3W máximo. |
| Las dimensiones (WxDxH) | de una anchura superior a 30 mm |
| Peso | 0.25Kg |
| Cubierta | Cuadro de aluminio |
| Opciones de montaje: | DIN-Rail / montado en la pared |
| Indicadores LED | |
| PWR | Estado de la energía |
| Valores extranjeros | Estado del enlace de datos |
| 10/100M | Estado de Ethernet |
| DTX 1 2 3 4 | Estado de los datos de serie |
| DRX 1 2 3 4 | Estado de los datos de serie |
| Medio ambiente | |
| Temperatura de funcionamiento: | -40 °C a 75 °C (-40 °F a 167 °F) |
| Temperatura de almacenamiento: | -40 °C a 85 °C (-40 °F a 185 °F) |
| Humedad relativa: | No condensante del 5% al 95% |
| El número de unidades | > 200 000 horas |
| Las aprobaciones reglamentarias | |
| Se trata de una serie de normas de calidad que se aplican a los productos. | |
Impuestos de la Unión Europea En el caso de los vehículos de la categoría N1 y N2 La norma EN 61000-3-2: 2006+A1: 2009+A2: 2009 también se aplica a los vehículos de motor. Se aplicarán las disposiciones siguientes: Se aplicarán las disposiciones siguientes: | |
El SME: Se aplicará la norma IEC 61000-4-2:2008 (ESD) Se aplicará la norma ISO/IEC 61000-4-3: 2010 (RS). Se aplicará la norma IEC 61000-4-4: 2012 (EFT) Se aplicará la norma IEC 61000-4-5: 2014 (Aumento de la velocidad) Se aplicará la norma ISO/IEC 61000-4-6: 2013 (CS) en el caso de los vehículos de las categorías M1 y M2. Se aplicará la norma IEC 61000-4-8: 2009 (PFMF) | |
Aplicación
Información sobre los pedidos
| Modelo | Descripción |
| Los datos de las pruebas de seguridad deberán estar disponibles en el formulario LNK-IMCRS1100-SFP | Mini Industrial 10/100Base-T a 100Base-X SFP Fibra Ethernet Convertidor de medios con 1Ch RS232/RS485/RS422 |
| Las opciones de los PDS | Por favor, seleccione su SFP en nuestra página de opciones de SFP (SFP industrial). |
| El módulo SFP debe comprarse por separado. | |
| Opciones de montaje | ► Default DIN-Rail Bracket installed; Wall Mount Bracket is included. |
| Opciones de energía | - 24W/1A - 24VDC - cable abierto para el bloque terminal |
| El suministro eléctrico debe comprarse por separado. |
