Detalles del producto
Lugar de origen: CHINA
Nombre de la marca: E-link
Certificación: ROHS,FCC,CE
Número de modelo: LNK-IRS93-SC20
Condiciones de pago y envío
Cantidad de orden mínima: PC 1
Precio: negotiable
Detalles de empaquetado: Paquete estándar de la exportación del medios convertidor de la fibra
Tiempo de entrega: 5-12 días laborables
Condiciones de pago: T/T, Western Union, MoneyGram, Paypal
Capacidad de la fuente: 1000 piezas/mes
Palabra clave: |
Convertidor de fibra serie industrial |
puerto de fibra: |
conector SC |
Distancia de transmisión: |
20 km |
Protección contra sobretensiones: |
1500W/seg |
Temperatura de operacion: |
-25°C a +75°C |
Caja: |
Caja de aluminio IP40 |
Palabra clave: |
Convertidor de fibra serie industrial |
puerto de fibra: |
conector SC |
Distancia de transmisión: |
20 km |
Protección contra sobretensiones: |
1500W/seg |
Temperatura de operacion: |
-25°C a +75°C |
Caja: |
Caja de aluminio IP40 |

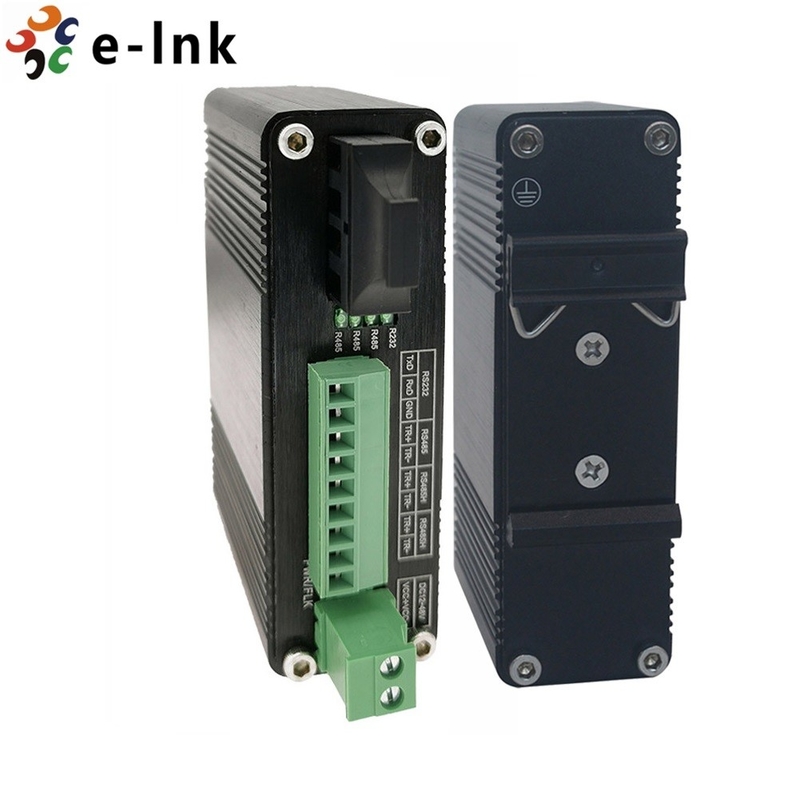

RS232 industrial RS485 RS422 Fibra SC Media Converter Módem Modo único 20KM
Módem de fibra ópticaContenido del paquete
► Módem de fibra óptica serie LNK-IRS93 x 1
► Guía de inicio rápido x 1
► Soporte de montaje en pared en forma de L x 1
Convertidor de medios industrialesInstalación
Conexión de puerto de fibra óptica SC/ST (SC predeterminado, ST opcional)
El concepto detrás del puerto y cable SC/ST es sencillo.Suponga que está conectando los dispositivos I y II.A diferencia de las señales eléctricas, las señales ópticas no requieren un circuito para transmitir datos.En consecuencia, una de las líneas ópticas se usa para transmitir datos desde el dispositivo I al dispositivo II, y la otra línea óptica se usa para transmitir datos desde el dispositivo II al dispositivo I, para transmisión full-duplex.
Todo lo que necesita recordar es conectar el puerto Tx (transmisión) del dispositivo I al puerto Rx (recepción) del dispositivo II, y el puerto Rx (recepción) del dispositivo I al puerto Tx (transmisión) del dispositivo II.Si fabrica sus propios cables, sugerimos etiquetar los dos lados de la misma línea con la misma letra (A-a-A y B-a-B, como se muestra a continuación, o A1-a-A2 y B1-a-B2 ).
ATENCIÓN:
1. Este es un producto láser/LED de clase 1.Para evitar daños graves en los ojos, no mire directamente al rayo láser.
2. El texto anterior es solo para conexión de puerto de fibra dual;Si se trata de una conexión de puerto de fibra única, solo se usa 1 cable de fibra para la conexión, no es necesario indicar el lado Tx o Rx.
Convertidor de medios serie RS232 RS422 RS485Configuración
a) Conecte el puerto RS232/422/485 del convertidor de medios a un dispositivo serie con un cable serie.
b) Conecte el cable de fibra del dispositivo (convertidor de medios) en el otro extremo al conector SC/ST.
c) Después de encender el dispositivo, el indicador PWR estará encendido.Si los indicadores no están encendidos, verifique la conexión de la fuente de alimentación.
d) Después de que todos los cables estén conectados correctamente, los indicadores se encenderán según los LED de estado del puerto
Información de pedido del convertidor de datos a fibra óptica RS485
|
Modelo |
Descripción |
|
LNK-IRS93-SC20 |
Serie industrial RS232/RS485/RS422, SC SM 1310nm, 20m |
|
Opciones de montaje |
► Soporte de riel DIN predeterminado instalado, soporte de montaje en pared incluido. |
|
Opciones de poder |
► La fuente de alimentación debe comprarse por separado |
