Resaltar:
Interruptor Ethernet PoE++ industrial
, Smart manejó el interruptor del POE
, Mini Industrial PoE Switch con refuerzo de voltaje
El número de puertos de acceso a la red de datos de base es el número de puertos de acceso a la red.

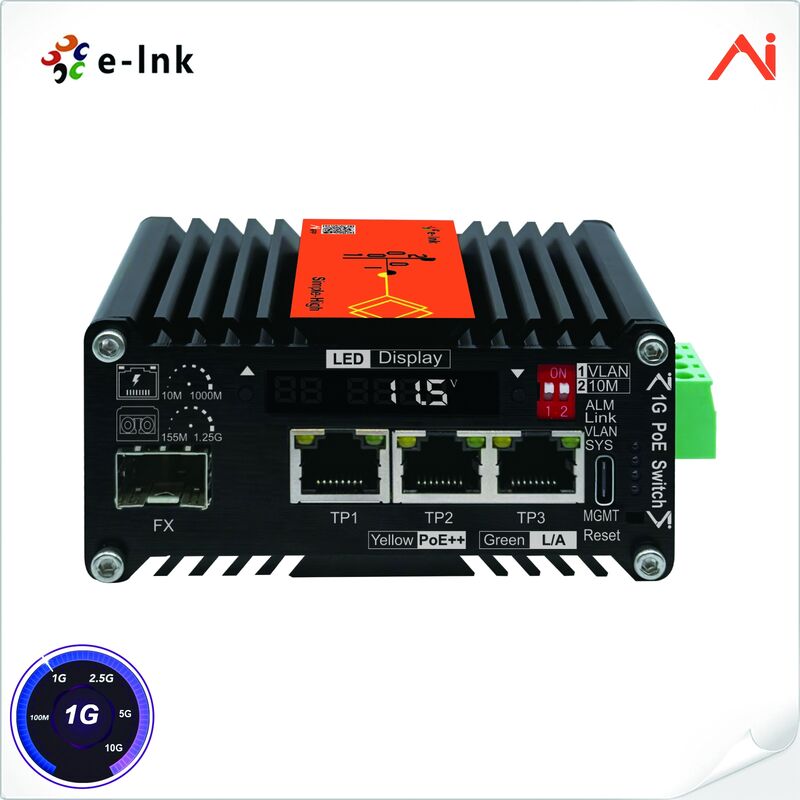

Mini Industrial AI Smart Managed PoE++ Ethernet Switch con refuerzo de voltaje
Mini Industrial AI Smart Managed PoE++ Ethernet Switch Visión general de la tecnología
El LNK-AIMC103GMP90 es un interruptor industrial PoE++ controlado por inteligencia artificial desarrollado independientemente por E-link.×10/100/1000puertos base-T RJ45 PoE++ + 1×Puerto de fibra SFP 100/1000BASE-X, integrado con un circuito de aumento de voltaje incorporado especialmente optimizado para aplicaciones de suministro de energía solar.
Este dispositivo innovador, que es el primero del mundo, combina las dos ventajas de los interruptores administrados y no administrados.Interfaz de gestión web del PC y pantalla LED sin herramientas de ensayo adicionales.
Cobertura de los datos:tensión,corriente, temperatura, Estado del puerto Ethernet, estado de funcionamiento del puerto SFP, estado de PoE, así como parámetros detallados de SFP DDM como potencia óptica, longitud de onda, distancia de transmisión, velocidad de enlace y temperatura del módulo.
Hemos innovado este producto basado en interruptores estándar:
Función del dispositivo:Alarma de puerto de fibra, restablecimiento programado del sistema, reinicio programado de PoE, aislamiento VLAN, soporte de transmisión 10M 250m. El modo redundante admite la función de recuperación automática.Si el puerto de destino de un paquete está enlazado, reenvía el paquete al otro puerto del par de respaldo
Cumple las normas IP40, carcasa de aluminio, funciona de forma estable bajo duras temperaturas industriales de -40°Chasta 75°C.
Equipado con dos fuentes de alimentación redundantes, mantiene Ethernet funcionando de manera estable 24X7.
Escenarios de aplicación:
Fabricación y automatización inteligentes: transmisión de datos e interconexión de varios dispositivos
Energía y nuevas energías: comunicación de vigilancia y redes de agrupación.
Ingeniería del transporte ferroviario y del túnel: monitoreo de vídeo y transmisión de señales en tiempo real.
Sitio de petróleo, gas y minería: comunicación estable
Ciudad inteligente y desarrollo de nuevas infraestructuras
Además, este producto se puede utilizar en campos como la conducción autónoma, robots humanoides, computación de IA, metalurgia, ingeniería química,Estaciones de base de investigación al aire libre y monitoreo del tiempo en el campo.
Mini Industrial AI Smart Managed PoE++ Ethernet Switch Características de las mismas
¿Qué quieres decir?Sistema de gestión inteligente desarrollado por E-link, que admite Android APP móvil y PC web UI
¿Qué quieres decir? Display de pantalla LED con un solo clicpanel de datos en tiempo real: corriente del sistema, voltaje, temperatura interna, potencia óptica de transmisión/recepción SFP, velocidades de enlace de puertos Ethernet y fibra y más
¿Qué quieres decir?Capacidades ricas de gestión de APP y web: panel gráfico intuitivo para el estado completo del dispositivo; información completa de SFP y datos de diagnóstico DDM; umbrales de alarma de potencia óptica personalizables;puerto programado/reinicio del dispositivo definido por el usuario
¿Qué quieres decir?Amplio9 ∼ 54 VDCde entrada de potencia con incorporadocircuito de aumento de voltaje,
• Entrada de 12 V → salida de PoE de 60 W
• Entrada de 24 V →120W de salida PoE
• Entrada de 48 V →240W salida PoE
¿Qué quieres decir?Conforme a lo dispuesto en elIEEE 802.3af/at/bt PoE++PSE estándar, versiones personalizables para compatibilidad con Starlink Gen 2 / Gen 3
¿Qué quieres decir?1 XSe aplicarán las siguientes medidas: puerto de enlace ascendente de fibra
¿Qué quieres decir?Aislamiento de VLAN con un solo clicy10M 250m de transmisión
¿Qué quieres decir?6- ¿ Qué?V Protección contra las oleadas eléctricas en todos los puertos
¿Qué quieres decir?Temperatura de funcionamiento amplia: -40 °C ~ +75 °C (-40 °F ~ 167 °F)
Indices técnicos de los interruptores PoE++ Ethernet de inteligencia artificial industrial pequeña
|
Inteligencia artificial industrial y PoE+ gestionado de manera inteligente+ Interruptor con refuerzo de voltaje para el sistema solar
|
|
Modo de acceso
|
1x100/1000BASE-X SFP a3 vecesSe aplicarán las siguientes medidas:El número de unidad de control de las emisiones de CO2 será el siguiente:
|
|
Conexión Ethernet
|
|
Las normas
|
Conformidad con las normas IEEE 802.3 Ethernet
|
|
IEEE 802.3u Ethernet rápido
|
|
El número de datos que se deben utilizar es el número de datos que se deben utilizar.
|
|
Control de flujo completo duplex IEEE 802.3x
|
|
IEEE 802.3az Ethernet eficiente desde el punto de vista energético
|
|
Tipo de tratamiento
|
Envío y almacenaje
|
|
Tasa de filtro hacia adelante
|
14,880pps (10Mbps)
|
|
148,800pps (100Mbps)
|
|
1,488,000pps (1000Mbps)
|
|
Memoria de paquete de búfer
|
1 Mbit
|
|
Duración máxima del paquete
|
9K bytes
|
|
Capacidad de conmutación
|
10 Gbps/sin bloqueo
|
|
PC (Apoyo para MacOS, Windows)
|
|
El navegador de MacOS:
|
Microsoft Edge 89+ (fecha de lanzamiento: 2021-03-04 o versión posterior)
Google Chrome 89+ (fecha de lanzamiento: 2021-03-02 o versión posterior)
Opera 75+ (fecha de lanzamiento: 2021-03-24 o versión posterior)
|
|
El navegador de Windows:
|
Microsoft Edge 89+ (fecha de lanzamiento: 2021-03-04 o versión posterior)
Google Chrome 89+ (fecha de lanzamiento: 2021-03-02 o versión posterior)
Opera 75+ (fecha de lanzamiento: 2021-03-24 o versión posterior)
|
|
Aplicación móvil (Apoyo para Android,No es compatible con iOS)
|
|
Aplicación de teléfono móvil (Android)
|
Apoya todos los teléfonos móviles Android y tabletas Android
|
|
Aplicación móvil para iPhone (iOS)
|
No soporta iPhone o iPad
|
|
Funciones gestionadas por inteligencia artificial
|
|
Estado de la Junta de Servicio
|
Temperatura
|
|
|
Válvula de tensión
|
|
En la actualidad
|
|
Estado del puerto RJ45
|
Estado del enlace
|
|
|
Tasa de cambio
|
|
VLAN
|
|
Voltado de alimentación PSE
|
|
Consumo de energía PSE
|
|
Asignación del pin de alimentación
|
|
Estado del puerto SFP
|
Estado del enlace
|
|
|
PN/SN
|
|
TX Potencia
|
|
Potencia RX
|
|
Toda la información del DDM
|
|
Interruptor DIP
|
El DIP1
|
VLAN
|
|
|
DIP2
|
10M
|
|
Alarma de puerto de fibra
|
Apoyo
|
|
|
Reinicio programado
|
Apoyo
|
|
|
Plan de energía PoE
|
Apoyo
|
|
|
InterfazPOtros
|
|
Puerto Ethernet
|
3- Puerto 10/100/1000BASE-T Ethernet Interfaz RJ45 Negociación automática, MDI/MDI-X automático
|
|
3-Port 10/100/1000BASE-T Soporte para el IEEE802.3af/at/bt
|
|
Cables de categoría 5e o superior;
Distancia: ≤ 100 metros a una velocidad de datos de 1000M,≤ 250 metros a una velocidad de datos de 10M
|
|
Puerto SFP
|
1 puertoSe aplicarán las siguientes medidas: (compatible con 100BASE-X y 1000BASE-X y transceptores) (detección automática)
|
|
El cable:
Múltimodo: cable de fibra óptica de 50/125um o 62,5/125um, distancia: 550m/2km;
Modo único: 9/125um cable de fibra óptica, distancia: 20/40/80/100/120/160/200km
|
|
PoE (poder por Ethernet)
|
|
Estándar
|
IEEE 802.3af/at/bt PoE++ PSE (af: 15.4W, a: 30W, tipo bt3: 60W, tipo bt4: 95W))
|
|
Producción de energía PoE
|
90 Watts máximo.
|
|
Asignación del pin de alimentación
|
La longitud de extremo + la longitud media: 1/2 ((+), 3/6 ((-);4/5(+),7/8(-)
|
|
Presupuesto de los POE
|
Hasta90- presupuesto de PoE en vatios (9-54VDC)
|
|
Tipo de fuente de alimentación PoE
|
Las demás partidas de los productos enumerados en el anexo II- ¿Qué pasa? (Si necesita PoE pasivo, póngase en contacto con el servicio al cliente)
|
|
Modo PoE
|
Compatible conModo A y modo B.
|
|
Refuerzo de tensión
|
Entrada de corriente continua 9-12V
|
Puesta de PoE 48V, máximo 60 W
|
Entrada de corriente continua 19-24V
|
Puesta de PoE 48V, máximo de 120 W
|
|
Entrada de corriente continua de 24 a 36 V
|
Puesta de PoE 48V, máximo de 120 W
|
Entrada de corriente continua 48-54V
|
Puesta de PoE 48V, máxima de 240 W
|
|
Eléctricos y mecánicos
|
|
Potencia de entrada
|
9 ~ 54 V de corriente continua, bloque de terminales de 4 pines
|
|
Consumo de energía
|
5W máximo (cuando no se utilice PoE)
|
|
Las dimensiones (W x D x H)
|
de una anchura igual o superior a 30 mm
|
|
Peso
|
300 gramos
|
|
Cubierta
|
Cuadro de aluminio
|
|
Opciones de montaje
|
DIN-Rail
|
|
Indicadores LED
|
|
SYS
|
LED verde parpadeante: funcionando normalmente
|
|
VLAN
|
El sólido verde está encendido:VLAN En el
|
|
Sólido verdeDesactivado:VLAN No.
|
|
Enlace
|
LED verde sólido encendido: se ha establecido el enlace del puerto SFP
|
|
LED verde parpadeante: transmisión de datos
|
|
LED verde apagado: puerto SFP sin conexión
|
|
El valor de las emisiones
|
LED rojo Solid On: potencia óptica recibida por debajo del umbral
|
|
LED rojo apagado: potencia óptica recibida normal
|
|
TP1- ¿ Qué pasa? Los Ángeles
|
LED verde sólido encendido: enlace de puerto Ethernet
|
|
LED verde con parpadeo lento: la velocidad de enlace del puerto Ethernet es de 10M/100M/1000M
|
|
LED verde apagado: puerto Ethernet sin enlace
|
|
TP1- ¿ Qué pasa? El PoE
|
LED amarillo sólido encendido: PD conectado
|
|
LED amarillo apagado: PD no conectado
|
|
Medio ambiente
|
|
Temperatura de funcionamiento
|
-40 °C a 75 °C (-40 °F a 167 °F)
|
|
Temperatura de almacenamiento
|
-40 °C a 85 °C (-40 °F a 185 °F)
|
|
Humedad relativa
|
No condensante del 5% al 95%
|
|
El número de unidades
|
> 200 000 horas
|
|
Las aprobaciones reglamentarias
|
|
ISO9001, CE, FCC Parte 15 Clase A, RoHS
|
|
Impuestos de la Unión Europea
En el caso de los vehículos de la categoría N1 y N2
La norma EN 61000-3-2: 2006+A1: 2009+A2: 2009 también se aplica a los vehículos de motor.
Se aplicarán las disposiciones siguientes:
Se aplicarán las disposiciones siguientes:
|
|
El SME:
Se aplicará la norma IEC 61000-4-2:2008 (ESD)
Se aplicará la norma ISO/IEC 61000-4-3: 2010 (RS).
Se aplicará la norma IEC 61000-4-4: 2012 (EFT)
Se aplicará la norma IEC 61000-4-5: 2014 (Aumento de la velocidad)
Se aplicará la norma ISO/IEC 61000-4-6: 2013 (CS) en el caso de los vehículos de las categorías M1 y M2.
Se aplicará la norma IEC 61000-4-8: 2009 (PFMF)
|
Aplicación de conmutador Ethernet PoE++ de inteligencia artificial industrial mini
|
Parámetros de las normas de PoE
|
|
Normas de PoE
|
|
Input ((V)
|
Corriente (A)
|
Producción ((V)
|
Potencia (W)
|
Pín PoE
|
Modo
|
|
El número de unidad de control de las emisiones de CO2 será el siguiente:
|
en el tiempo
|
9 a 12
|
5
|
Las demás:
|
60
|
1/2 ((+),3/6 ((-); 4/5 ((+),7/8 ((-)
|
Modo A y B
|
|
|
en el tiempo
|
19 y 24
|
5
|
Las demás:
|
120
|
1/2 ((+),3/6 ((-); 4/5 ((+),7/8 ((-)
|
Modo A y B
|
|
|
en el tiempo
|
48 a 54 años
|
5
|
Las demás:
|
240
|
1/2 ((+),3/6 ((-); 4/5 ((+),7/8 ((-)
|
Modo A y B
|
|
|
|
|
|
|
|
|
|
|
El PoE de Starlink
|
Género 2
|
Entre 48 y 56
|
2.67
|
56
|
150
|
1/2 ((+),3/6 ((-); 4/5 ((+),7/8 ((-)
|
|
|
|
Género 3
|
Entre 48 y 56
|
3.57
|
56
|
200
|
1/2 ((+),3/6 ((-); 4/5 ((+),7/8 ((-)
|
|
Información de orden del interruptor PoE++ Ethernet de inteligencia artificial industrial pequeña
|
Modelo
|
Descripción
|
|
Los datos de los datos de los Estados miembros deben estar disponibles en el formulario de solicitud.
|
Inteligencia artificial industrial inteligente gestionada en un puerto100/1000Base-X SFP a3- El puerto 10/100/1000BASE-T. El IEEE802.3bt90W PoE++ Cambiar,Entrada de energía de 9V a 54V de corriente continua, con refuerzo de voltaje.
|
|
Las opciones de los PDS
|
Seleccione su SFP en nuestra página de opciones de SFP.
|
|
El módulo SFP debe comprarse por separado.
|
|
Opciones de montaje
|
¿Qué quieres decir?Incluido el soporte DIN-Rail predeterminado.
|
|
Opciones de energía
|
¿Qué quieres decir?El valor de las emisiones de CO2 de las centrales eléctricas se calculará en función de las emisiones de CO2 de las centrales eléctricas.Fuente de alimentación.
|
|
El suministro eléctrico debe comprarse por separado.
|
