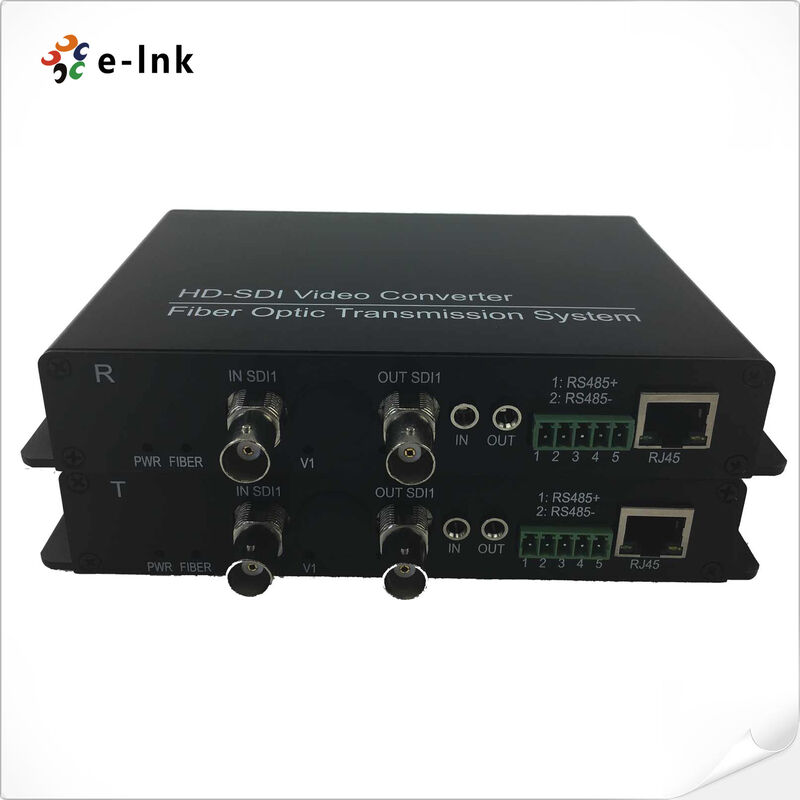

Convertidor de fibra SDI con RS485 RS422 RS232 Ethernet CWDM 3.2Gbps
Convertidor de fibra SDI con RS485 RS422 RS232 Ethernet CWDM 3.2Gbps
Modelo: LNK-HD3GSDI
Descripción y descripción general del producto
El SD/HD/3G-SDI + RS485/RS422/RS232 Datos + 10/100M Ethernet sobre el Convertidor de Fibra proporciona
Una solución integral de transmisión de múltiples señales para entornos profesionales exigentes.
tecnología avanzada de transmisión de fibra óptica totalmente digital, este dispositivo garantiza un transporte de alta integridad de
las señales de vídeo SDI sin comprimir, incluidos los códigos de audio y tiempo incrustados, junto con los controles vitales y
El convertidor sobresale en la entrega de larga distancia, sin distorsión
transmisión de vídeo manteniendo la claridad y la estabilidad de calidad de transmisión, lo que lo convierte en una columna vertebral ideal
para las redes de vídeo y datos complejas y críticas para la misión.
Diseñado para la transparencia operativa y la facilidad de uso, el convertidor cuenta con un estado LED intuitivo
Los indicadores que permiten un monitoreo visual inmediato de la potencia, la integridad del enlace de fibra y la actividad de la señal.
La flexibilidad aumentada está reforzada por el soporte integrado para los protocolos de datos serie RS485, RS422 y RS232,
permitiendo la transmisión bidireccional de comandos de control, datos de sensores e información sobre el estado del interruptor.
La conexión a la red se realiza mediante un puerto Ethernet estándar de 10/100M, lo que permite una integración de red sin problemas y una conexión remota.
Gestión, permitiendo a los usuarios personalizar el sistema para satisfacer las diversas y cambiantes aplicaciones
requisitos sin comprometer el rendimiento.
Este convertidor versátil está diseñado para una amplia gama de aplicaciones industriales y comerciales.
Las implementaciones clave incluyen sistemas de transporte inteligentes para el monitoreo del tráfico, seguridad expansiva
y redes de vigilancia, y un control industrial sólido en sectores como la generación de energía,
Además, es perfectamente adecuado para aplicaciones de radiodifusión
como la transmisión de programas de televisión y la producción de eventos en vivo en estadios, así como para el perímetro militar
La seguridad y la vigilancia de las instalaciones.
enlace de fibra, este convertidor simplifica la infraestructura, reduce los costos y ofrece la alta confiabilidad requerida
para operaciones 24/7 en los entornos más difíciles.
Características clave Las balas
-
Soporte para doble longitud de onda y espectro CWDM completo
Opera en 1310nm, 1550nm y otros 16 G de la UIT-T.694.2 longitudes de onda CWDM compatibles para el despliegue versátil de fibra.
-
Gestión avanzada de la integridad de la señal
Equalización automática de cables para todas las velocidades de datos de hasta 3,2 Gb/s, garantizando un rendimiento óptimo a largas distancias.
-
Seguimiento integral del estado
Indicadores LED multifunción para el monitoreo en tiempo real de la potencia, el enlace de fibra y el estado de la actividad de datos.
-
Regeneración de la señal y recuperación del reloj
Regeneración de señal de video incorporada y recuperación de reloj compatible con SMPTE 292M (2,9 Gb / s) para una calidad de señal prístina.
-
Flexibilidad del SFP enchufable en caliente
Soporta transceptores SFP con enchufe en caliente para un mantenimiento fácil y actualizaciones flexibles de la red.
-
Transporte de vídeo multifórmato de alta velocidad
Función de enchufe y reproducción para transmitir formatos de vídeo SD-SDI, HD-SDI y 3G-SDI hasta 3,2 Gb/s a través de una sola fibra.
-
Compatibilidad con el formato de video global
Soporta una amplia gama de estándares de video, incluidos 625/25 PAL, 525/29.97 NTSC, 720p50/59.94, y 1080p/i a varias velocidades de fotogramas.
Especificaciones técnicas e índices
Interfaz de fibra óptica:
|
Interfaz de fibra
|
simplexLC
|
|
Distancia de transmisión
|
550m- - ¿Qué quieres decir?120Km(dependiendo del transmisor SFP)
|
|
longitud de onda
|
1310 nm /1550 nm(dependen del transceptor SFP)
|
El video
|
Interfaz de vídeo
|
El BNC
|
|
Entrada/salida de vídeo- ¿ Qué?t impedancia
|
75Oh
|
|
Válvula de entrada/salida de vídeo
|
El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero.
|
|
Tasa de bits de vídeo
|
Máximo 3,2 Gb/s
|
|
Ganancia diferencial (10%)¿Qué quieres decir?El 90% de las APL)
|
< 1%
|
|
Estándar SDI de vídeo
|
270 Mbps (SD-SDI), 1.485 Gbps/M (HD-SDI)
SMPTE425M3Gb/s Mapeo ((3G-SDI)
SMPTE424M 3Gb/s interfaz serie ((3G-SDI)
|
Datos obtenidos
|
Interfaz física
|
Terminal de tornillo estándar para el sector industrial
|
|
Tipo de datos
|
El número de unidad de control será el número de unidad de control.
|
|
Apoyo a la frecuencia/tasa
|
0 ~ 400K bps
|
Conexión Ethernet
|
Puerto
|
10/100 Base-T, conector RJ-45
|
|
Modo de trabajo
|
Las instalaciones de doble o medio piso
|
|
Tasa de datos
|
10 Mbps y 100 Mbps Ethernet (Autoadaptable)
|
Fuente de alimentación
|
Adaptador de alimentación
|
Las emisiones de gases de efecto invernadero de los Estados miembros se determinarán en función de las emisiones de gases de efecto invernadero de los Estados miembros.
|
|
Consumo de energía
|
3W
|
|
DInmisión Tamaño
|
Se aplicará el procedimiento siguiente:
|
|
Peso de envío
|
1.1 kg por par
|
|
(incluye adaptadores de alimentación externos y caja de paquetes)
|
Medio ambiente
|
Trabajo T.La temperatura
|
-40 años.°C +80°C
|
|
AlmacenamientoTemperatura
|
-40 años.°C +85°C
|
|
Trabajo Humedad
|
0~95%
|
|
El número de unidades
|
≥100000 horas
|
Escenarios de aplicación
-
Sistemas de videovigilancia y control de automatización industrial
-
Transmisión remota de múltiples señales en estudio de transmisión
-
Redes de gestión y seguimiento del tráfico de transporte
-
Sistemas de seguridad y seguimiento de las instalaciones del sector energético
-
Producción de eventos en vivo al aire libre y distribución de señales
