Extensor de fibra 3G-SDI de 8 canales
, Extensor SDI con Ethernet 10G
, Extensor de fibra 3G-SDI de transmisión de 20 km

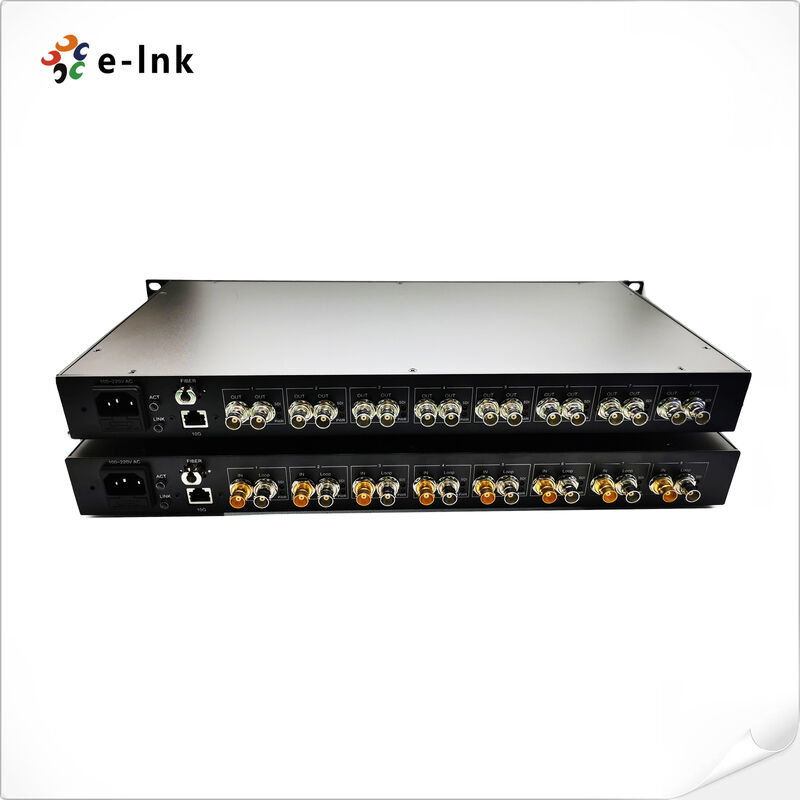

Extensor de fibra 3G-SDI de 8 canales con transmisión Ethernet 10G de 20 km
Extensor de fibra 3G-SDI de 8 canales con transmisión Ethernet 10G de 20 km
Modelo: El LNK-3G8V10GE
Descripción y descripción general del producto
El 8Ch 3G-SDI + 1Ch 10G Ethernet sobre extensor de fibra representa un híbrido de alto rendimiento
Esta solución de transmisión para aplicaciones de video basadas en IP y difusión exigentes.
sistema de fibra óptica integra ocho canales de video de alta definición 3G-SDI con un Ethernet 10G
El extensor ofrece un canal IP a través de una infraestructura de fibra óptica de modo único.
rendimiento óptico con capacidades de procesamiento de vídeo HD en tiempo real, manteniendo la calidad de transmisión
El objetivo de este programa es mejorar la calidad de la información y la calidad de los servicios.
Diseñado para una integridad superior de la señal, este extensor híbrido utiliza tecnología avanzada de fibra óptica
para garantizar una inmunidad completa a las interferencias electromagnéticas, los bucles de tierra y el ruido de RF.
La interfaz Ethernet proporciona un ancho de banda sustancial para la transmisión de video IP, el control de dispositivos y los datos
En la actualidad, la tecnología de la información y la comunicación se ha convertido en una herramienta de comunicación de alta calidad, lo que mejora significativamente la escalabilidad del sistema y la compatibilidad con las tecnologías actuales.
Esta combinación de tecnologías SDI y Ethernet crea una infraestructura de red a prueba de futuro
Una solución que conecta los equipos de radiodifusión tradicionales con las redes IP modernas.
El sistema admite distancias de transmisión flexibles de hasta 20 kilómetros, con configuraciones opcionales
El objetivo de este proyecto es desarrollar un sistema de control de velocidad que permita a los usuarios de los sistemas de control de velocidad de los sistemas de control de velocidad de los sistemas de control de velocidad de los sistemas de control de velocidad de los sistemas de control de velocidad.
La capacidad de alcance extendido hace que la solución sea ideal para despliegues a gran escala, incluidos en todo el campus.
Los sistemas de vigilancia, las transmisiones de lugares deportivos y las instalaciones de producción distribuidas.
la transmisión garantiza la seguridad y fiabilidad de la señal mucho más allá de los sistemas convencionales de cable coaxial,
la eliminación de los problemas de degradación de la señal y interferencias comunes en las instalaciones de cobre.
Este extensor de alta capacidad encuentra una aplicación óptima en centros de transmisión, producción de eventos en vivo, alta
definición de las redes de vigilancia, y los sistemas de distribución AV a gran escala en los que la transmisión simultánea
La integración de múltiples tipos de señales a través de un sistema de transmisión de datos de alta velocidad es esencial.
En el caso de las conexiones de fibra única, el sistema reduce significativamente la complejidad
El objetivo de este programa es mejorar el rendimiento y la fiabilidad, estableciendo nuevos puntos de referencia para la transmisión híbrida de vídeo y datos en el ámbito de la salud y la salud.
las aplicaciones profesionales.
Características clave Las balas
-
Integración de señales de alta densidad
Transmite 8 canales de video 3G-SDI/ASI con audio integrado y Ethernet 10G a través de una sola fibra
-
Compatibilidad de vídeo con varios estándares
Soporta los formatos HD-SDI, SD-SDI y DVB-ASI con ancho de banda de 19.4Mb/s a 2.97Gb/s
-
Sistema de recuperación de relojes de precisión
Recuperación de reloj compatible con SMPTE 424M (2.97Gb/s) que garantiza una sincronización precisa de la señal
-
Apoyo integral a las normas
Compatible con SMPTE 424M, 292M, 259M y 297M para aplicaciones 3G-SDI, HD-SDI, SD-SDI y ASI
-
Multiplexado óptico avanzado
Tecnología CWDM integrada con módulos SFP individuales para cada trayectoria de señal
-
Optimización inteligente de la señal
Equalización automática del cable basada en la velocidad de datos detectada para una integridad óptima de la señal
-
Control del sistema en tiempo real
Indicadores de estado de los LED que proporcionan un seguimiento continuo de los parámetros operativos críticos
-
Integración de las redes de alta velocidad
Canal Ethernet 10G que admite la transmisión de vídeo y datos IP de gran ancho de banda
-
Capacidad de transmisión ampliada
Soporta distancias de hasta 20 km con configuraciones opcionales de 40/60/80 km disponibles
-
Aplicaciones profesionales de transmisión
Ideal para transmisión en vivo, vigilancia HD y entornos de producción de video profesional
Especificaciones técnicas e índices
|
Interfaz de fibra óptica
|
|
Interfaz de fibra
|
El Sel implejo- ¿ Qué?C. Las
|
|
Distancia de transmisión
|
20 kilómetros
|
|
longitud de onda
|
1310nm/1550nm
|
|
El video
|
|
Interfaz de vídeo
|
El BNC
|
|
El video impedancia de entrada/salida
|
75Ω
|
|
Válvula de entrada/salida de vídeo
|
Tipicamente: 1 Vpp, Min 0,5 Vpp, máximo 1,5 Vpp
|
|
Tasa de bits de vídeo
|
Máximo 3,2 Gb/s
|
|
Ganancia diferencial (10%)¿Qué quieres decir?El 90% de las APL)
|
< 1%
|
|
Estándar SDI de vídeo
|
270 Mbps (SD-SDI), 1.485 Gbps/M (HD-SDI)
|
|
SMPTE425M3Gb/s Mapeo ((3G-SDI)
|
|
SMPTE424M 3Gb/s interfaz serie ((3G-SDI)
|
|
Entrada de vídeo
|
8 Canal con Loop Out en TX
|
|
V.Ideo Producción
|
8 Canal con Loop Out en RX
|
|
Conexión Ethernet
|
|
Las normas
|
Las condiciones de los sistemas de control de velocidad se determinarán en función de las características de la unidad.
Las condiciones de los sistemas de control de velocidad se determinarán en función de las características de los sistemas.
Las condiciones de los sistemas de control de velocidad y de los sistemas de control de velocidad y de los sistemas de control de velocidad
Las condiciones de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad.
Las condiciones de los sistemas de transmisión de datos se determinarán en función de los requisitos de los sistemas de transmisión de datos.
Control de flujo completo duplex IEEE 802.3x
|
|
Interfaz
|
1 x 10G/5G/2.5G/1G/100BASE-T RJ45
|
|
Modo de trabajo
|
A. Nonegociación por defecto
|
|
Eléctrico
|
|
Entrada de energía
|
El valor de las emisiones de CO2 de las centrales eléctricas de los Estados miembros
|
|
Consumo de energía
|
< 12 W
|
|
Indicador LED
|
|
PWR
|
Fuente de alimentación
|
|
SDI 1 ~ 8
|
Señal 3G-SDI
|
|
A. NoTC
|
RSeñales de Ethernet J45
|
|
- ¿Qué quieres?En el caso de los
|
- ¿ Qué?estado de la tinta
|
|
Mecánica
|
|
Las dimensiones (LxWxH)
|
483 x 270 x 45 mm (19 pulgadas 1U)
|
|
Noocho
|
8 kg por par
|
|
Cubierta
|
Casilla de metal
|
|
Opciones de montaje
|
De montaje en bastidor
|
|
Medio ambiente
|
|
Temperatura de trabajo
|
-20°C+70°C
|
|
Temperatura de almacenamiento
|
-40 años.°C+80°C
|
|
Humedad de trabajo
|
0~95%
|
|
El número de unidades
|
≥100000 horas
|
Información sobre los pedidos
|
Modelo
|
Descripción
|
|
El LNK-3G8V10GE
|
8Ch3G- El SDI Convertidor de fibra con 10G Ethernet y el bucle fuera, SMF, conector de fibra LC20KM, incluidos el transmisor y el receptor, utilizados en pareja
|
Escenarios de aplicación
-
Sistemas de producción de transmisión en vivo con varias cámaras
-
Redes de videovigilancia IP de alta densidad
-
Transmisión de vídeo de transmisión múltiple en el recinto deportivo
-
Sistemas de distribución de señales del centro de transmisión
-
Producción y transmisión de eventos a gran escala
