Resaltar:
Convertidor de medios de fibra de 4 canales
, Conversor de fibra RS232 RS485 RS422
, Convertidor de fibra óptica para riel DIN

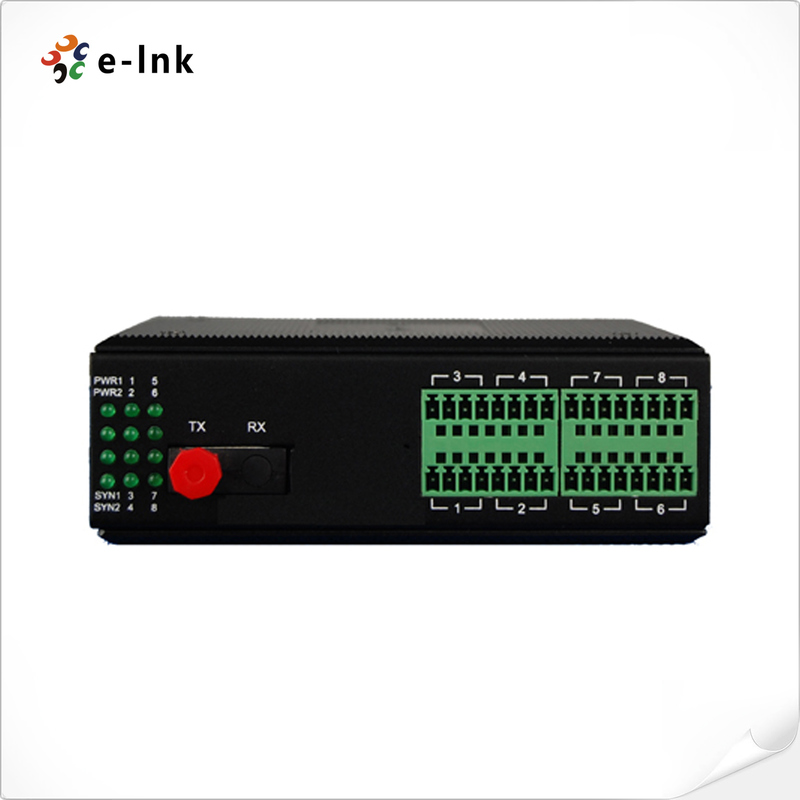

Convertidor de medios de fibra RS232 RS485 RS422 de 4 canales industriales, 20 km, riel DIN
Transformador de medios de fibra de 4 canales industrial RS232 RS485 RS422 20 km DIN Rail
Modelo: Serie LNK-GY
Descripción y descripción general del producto
El Industrial 1~4Ch RS232/RS422/RS485 Serial Fiber Media Converter ofrece una robusta fibra óptica
Este convertidor de medios versátil tiene una gran capacidad de conectividad para redes de comunicación industriales críticas.
establece conexiones confiables entre varios dispositivos en serie, que admiten de 1 a 4 canales de RS232,
Interfaces RS422 y RS485 con opciones de configuración de puertos flexibles.
Comunicación en serie a través de cables de fibra óptica dúplex estándar mientras ofrece una transmisión extendida
capacidad de hasta 20 kilómetros utilizando tecnología bidireccional de fibra única, superando efectivamente
las limitaciones de distancia de las conexiones en serie tradicionales basadas en cobre.
Diseñado específicamente para aplicaciones de automatización industrial, este convertidor multicanal cuenta con
un diseño compacto de montaje DIN-rail que optimiza la utilización del espacio en los gabinetes de control e industriales
La construcción endurecida incorpora mecanismos de protección avanzados que
exceden las capacidades de los convertidores de medios de grado comercial, incluida una protección contra sobretensiones mejorada,
tolerancia a altas temperaturas y aislamiento eléctrico para garantizar un funcionamiento estable en condiciones de ruido eléctrico
Estas características de grado industrial proporcionan una inmunidad completa a los electromagnetos.
Interferencias, problemas de circuito de tierra y sobretensiones inducidas por rayos que generalmente interrumpen la serie
las comunicaciones en las instalaciones de fabricación e instalaciones al aire libre.
Este convertidor de medios de alto rendimiento sirve a varias aplicaciones industriales incluyendo fábrica
sistemas de automatización, redes de control de procesos y sistemas de gestión de edificios, cuando sean fiables
La conversión de protocolo transparente mantiene la comunicación en serie multicanal.
integridad de los datos en todos los estándares de serie compatibles sin necesidad de configuración de software o
La configuración flexible del canal permite una integración perfecta con los canales existentes.
PLC, HMI y controladores industriales.
Esta solución ofrece a los operadores industriales un método fiable y rentable para ampliar la comunicación en serie
Las medidas de reducción de las distancias, garantizando al mismo tiempo el máximo tiempo de funcionamiento en entornos industriales exigentes.
Características clave Las balas
-
Arquitectura de circuito integrado propietaria
Construido sobre circuitos integrados desarrollados por el propio fabricante, ofreciendo un procesamiento de señal optimizado y una mayor fiabilidad del sistema
-
Diseño de interfaz independiente de múltiples canales
Puertos de serie independientes configurables 1-4 con aislamiento físico completo entre todos los canales
-
Opciones de configuración de interfaz flexible
Soporta interfaces RS232/RS422/RS485 con soporte RS232 de 3 cables y señales integrales de control de flujo
-
Adaptación automática de la velocidad de Baud
Todos los canales seriados admiten detección automática de velocidad de baud de 0 a 115,200bps para datos asíncronos
-
Protección contra rayos de grado industrial
Cumple con las normas IEC61000-4-5 con protección contra sobretensiones de 6KV tanto para interferencias de modo diferencial como de modo común
-
Tecnología avanzada de aislamiento eléctrico
Aislamiento eléctrico completo de canal a canal que impida los bucles de tierra y las interferencias transversales
-
Amplio rango de tensión de funcionamiento
Apoya la entrada de potencia 12-48VDC con protección de polaridad inversa para entornos de potencia industrial
-
Operación de temperatura extendida
Rango de temperatura de funcionamiento de -40°C a 85°C adecuado para aplicaciones industriales adversas
-
Instalación de trenes DIN compactos
Diseño eficiente en el espacio optimizado para paneles de control industriales e instalaciones de gabinetes
-
Modos de transmisión de doble fibra
Soporta tanto la transmisión bidireccional de fibra dúplex estándar como la transmisión bidireccional de fibra única hasta 20 km
Especificaciones técnicas e índices
|
Fibras
|
|
Fibra multimodo:50/125um, 62.5/125um
|
|
Distancia máxima de transmisión
|
2Km @ 62,5/ 125umde varios el modo
|
|
Fibra, atenuación (3dBm/km) Largura de onda
|
820 nm
|
|
Potencia de transmisión
|
-12 dBm (min) ~-9 dBm (máximo)
|
|
Sensibilidad del receptor
|
-28 dBm (min)
|
|
Presupuesto de enlace
|
16 dBm
|
|
Fibra de un solo modo:8/125um, 9/125um
|
|
Distancia máxima de transmisión
|
20Km
|
|
Distancia de transmisión
|
20Km @ 9 / 125um fibra de modo único, Atenuación (0,35 dBm/km)
|
|
Duración de la onda
|
1310 nm
|
|
Potencia de transmisión
|
-9dBm (min) ~-8dBm (máximo)
|
|
Sensibilidad del receptor
|
-27 dBm (min)
|
|
Presupuesto de enlace
|
18 dBm
|
|
Se trata de una serie de medidas de control.Yo...Interfaz
|
|
Tasa de cambio
|
0-115200Kbps
|
|
Características de las interfaces
|
EIA RS232 RS422 RS485: las pruebas de seguridad de los vehículos
|
|
Conector
|
Terminal de Phoenix
|
|
Medio ambiente de trabajo
|
|
Temperatura de trabajo
|
-40 °C ~75°C
|
|
Humedad de trabajo
|
5% a 95% (sin condensación)
|
|
Temperatura de almacenamiento
|
-40 °C ~ 80 °C
|
|
Mecánica:
|
|
Las dimensiones
|
El valor de las emisiones de CO2 es el valor de las emisiones de CO2 de los combustibles fósiles.
|
|
Cubierta
|
Protección IP30, caja metálica
|
|
Instalación
|
Se trata de un sistema de control de la velocidad.
|
|
Peso
|
685 gramos
|
Información sobre los pedidos
|
El LNK-GYS101
|
1Ch RS232 para el sector industrial,Se trata de un sistema de control de velocidad o bienLas condiciones de los productosEn serieConvertidor de medios de fibra:1Se aplicará el método de ensayo de la norma de la norma de la norma de la norma de la norma de la norma de la norma de la norma. (Por defecto FC, SFP o SC Puerto de fibra opcional)
|
|
Se aplicará el método de ensayo de la norma de la norma de la norma de la norma de la norma de la norma.
|
Industriales2Ch RS232,Se trata de un sistema de control de velocidad o bienLas condiciones de los productosEn serie Convertidor de medios de fibra:1Puerto óptico +2el puerto xRS232/RS485/RS422 (Por defecto FC, SFP o SC Puerto de fibra opcional)
|
|
Se aplicará el procedimiento siguiente:
|
Industriales4Ch RS232,Se trata de un sistema de control de velocidad o bienLas condiciones de los productosEn serie Convertidor de medios de fibra:1Puerto óptico +4el puerto xRS232/RS485/RS422 (Por defecto FC, SFP o SC Puerto de fibra opcional)
|
Escenarios de aplicación
-
Redes de comunicación en serie multi-dispositivo de automatización industrial
-
Conectividad de fibra óptica de los equipos PLC y HMI de fábrica
-
Redes de monitorización multipunto de sistemas de automatización de edificios
-
Sistemas de vigilancia y control de los equipos de distribución de energía
-
Aplicaciones de control industrial en ambientes extremos
