Resaltar:
Conector de fibra: |
FC/UPC/APC (SC, LC, ST Opcional) |
Pérdida de reflejo:: |
> 15db |
El equilibrio:: |
0-150m @3Gb/s |
Conector:: |
BNC |
Distancia de transmisión:: |
20 km (Otra distancia opcional) |
Temperatura de funcionamiento:: |
-10 ℃～＋ 55 ℃ |
Potencia de entrada:: |
1A@12vdc |

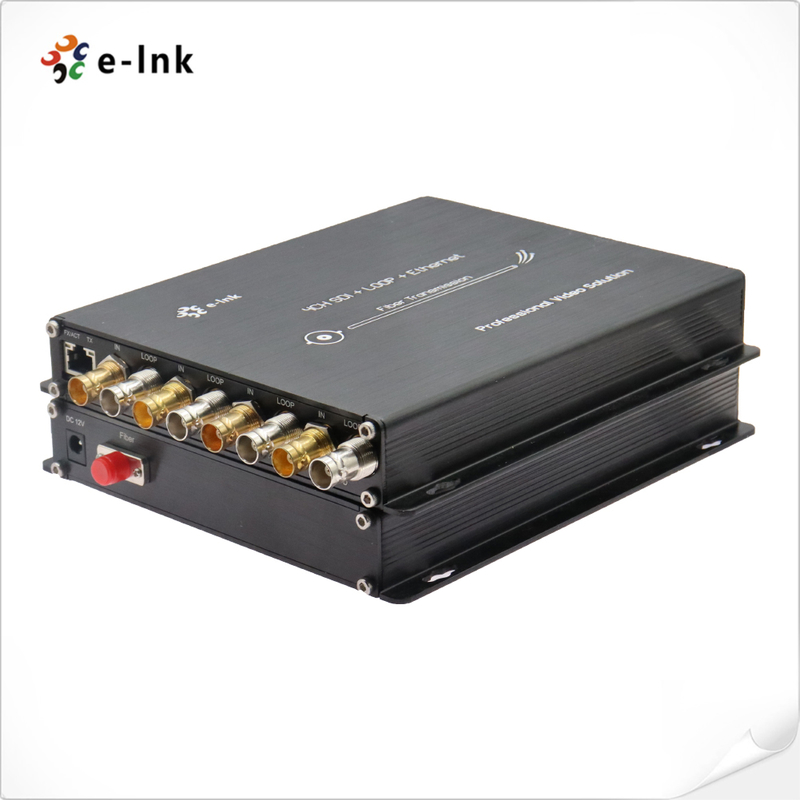

Convertidor de fibra óptica 3G-SDI de 4 canales con Ethernet
Convertidor de fibra 3G-SDI de 4 canalesConvertidor de fibra conconEthernet
Convertidor de fibra 3G-SDI de 4 canalesConvertidor de fibra conconEthernet Ventajas
► Transmisión de video 3G/HD-SDI de 4 canales a través de fibra óptica
► Ecualización automática del cable para garantizar la integridad de la señal
► Reajuste de reloj automático 270Mbit/s - 1.48Gbit/s-3Gbit/s
► Directamente compatible con los sistemas de cámara 3G/HD-SDI y compatible con la salida de bucle de 4 canales
► Transmisión de larga distancia de hasta 20 km (12,5 millas) (Otras distancias opcionales)
► Transmisión de nivel de transmisión sin compresión digital completa;
► Soporte Ethernet 1000M;
► Rango de temperatura de trabajo (-10℃~+55℃)
Convertidor de fibra 3G-SDI de 4 canalesConvertidor de fibra conconEthernet Descripción general
La serie LNK-3GSDI-4V1N admite señal de video de alta definición estándar HD/3G-SDI de 4 canales y Ethernet
y señal Tally transmitida a través de un solo cable de fibra óptica. Los convertidores de fibra E-link 3G-SDI Video
incluyen un transmisor y un receptor para señal 3G-SDI 1080P. Los convertidores de fibra E-link 3G-SDI pueden
transmitir señal de video 3G-SDI de 4 canales a través de una sola fibra óptica, y es compatible con la salida de bucle y 1000M
Ethernet. La calidad del video es de nivel de transmisión sin comprimir. Se utiliza ampliamente en el campo de la transmisión.
Convertidor de fibra 3G-SDI de 4 canalesConvertidor de fibra conconEthernet Índices técnicos
| Entrada SDI |
SMPTE 424M, SMPTE 292M, SMPTE 259M, DVB-ASI, DVB-SSI y Telecom/Datacom |
| |
270Mbit/s - 1.48Gbit/s – 3Gbit/s |
| |
Número de entrada: 4 |
| |
Pérdida de reflexión: >15DB |
| |
Equilibrio: 0-150m @3Gb/s |
| |
Conector: BNC |
| Óptica |
Canal: 1 |
| |
Tipo: monomodo |
| |
Distancia de transmisión: 20 km (Otras distancias opcionales) |
| |
Pérdida de reflexión: > 15dB |
| |
Fluctuación:< 0.2UI |
| |
Conector: FC/UPC (SC, LC, ST opcional) |
| Salida SDI |
Número de salida: 4 |
| |
Nivel de señal: 800mV nominal |
| |
Tiempo de subida/bajada: indicación de 200ps |
| |
Sobreimpulso:< 10% de amplitud |
| |
Pérdida de reflexión: >15dB |
| |
Fluctuación:< 0.2UI |
| |
Conector: BNC de 75Ω |
| Ethernet |
10/100/1000Mbps |
| Indicación de alimentación y medio ambiente |
Temperatura de funcionamiento: -10℃～＋55℃ |
| |
Entrada de alimentación: 1A@12VDC |
| |
EMI/RFI: cumple con la norma FCC Parte 15 Clase A, estándar EMC de la UE |
| |
Tiempo promedio sin problemas: >100000 horas |
| Formatos de video SDI compatibles |
625/25PAL; 525/29.97NTSC; 525/23.98NTSC; 720p50; 720p59.94;
1080P23.98/24/30/50/60; 1080i 23/24/30/50/59.94;
|
Convertidor de fibra 3G-SDI de 4 canalesConvertidor de fibra conconEthernet Información de pedido
| LNK-HDSDI-4V1N |
Video HD-SDI de 4 canales con salida de bucle + 1 Ethernet de 1000M, SM 20km, FC, que incluye 1 transmisor y 1 receptor, utilizado por pares |
| LNK-3GSDI-4V1N |
Video 3G-SDI de 4 canales con salida de bucle + 1 Ethernet de 1000M, SM 20km, FC, que incluye 1 transmisor y 1 receptor, utilizado por pares |
