Convertidor OEO Industrial 10G SFP+ a SFP+ (Repetidor 3R) con Ethernet 1G

Convertidor OEO SFP+ a SFP+ 1G/10G industrial (repetidor 3R) con 1G Función de convertidor de medios Ethernet

Descripción general del producto:

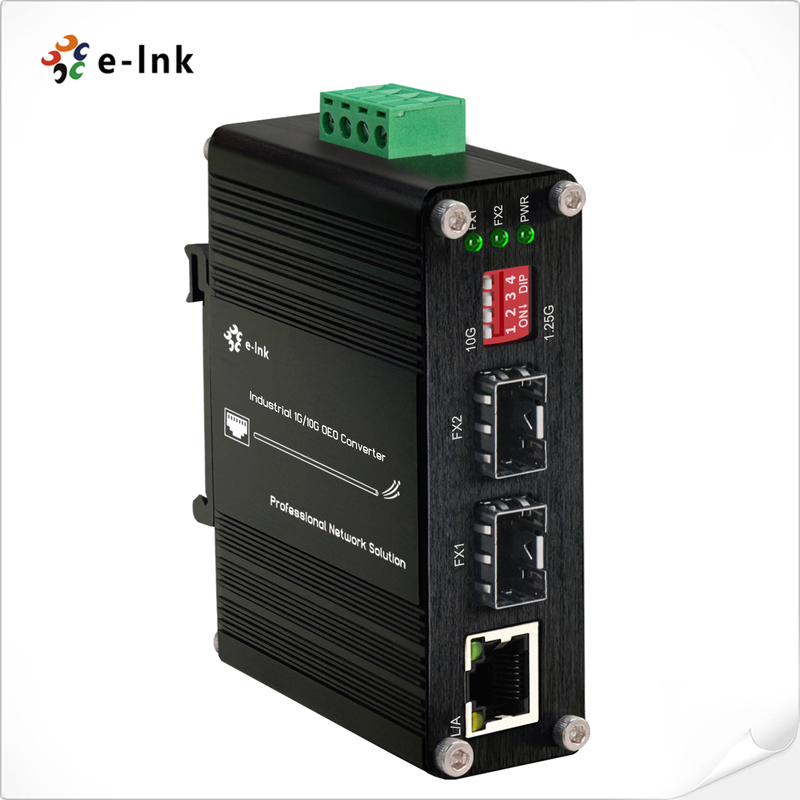

La serie ETH-IMC2402-OEO es un convertidor Óptico-Eléctrico-Óptico (OEO) SFP+ a SFP+ 1G/10G de grado industrial diseñado para la extensión de red de alta velocidad y la conversión de medios en entornos exigentes. Este dispositivo versátil funciona tanto como un repetidor de fibra 3R (Reamplificar, Remodelar, Reajustar) para la transmisión de 10 Gbps de larga distancia como un convertidor de medios Ethernet 1G, lo que garantiza la integridad de la señal en segmentos de red extendidos.

Compatible con múltiples protocolos, incluidos SDH/SONET STM-64/OC-192, 10G Fiber Channel y 10G Ethernet, este convertidor es ideal para aplicaciones de red troncal en infraestructuras SAN, LAN y MAN. Cuenta con conversión de longitud de onda óptica flexible (1310 nm/1550 nm/CWDM/DWDM) y funcionalidad de bucle invertido, lo que lo hace adecuado para salas de telecomunicaciones, centros de datos y laboratorios de I+D.

Con un amplio rango de temperatura de funcionamiento de -40 °C a 80 °C y un diseño industrial robusto, este convertidor extiende de forma fiable las conexiones de fibra óptica hasta 120 km, al tiempo que proporciona una conversión perfecta entre las interfaces de fibra y cobre. Sus capacidades avanzadas de regeneración de señal garantizan un rendimiento óptimo en condiciones ambientales adversas, lo que lo convierte en una solución esencial para las implementaciones modernas de infraestructura de red de alta velocidad.

Características del producto:

✅ Regeneración de señal 3R avanzada: Cuenta con tecnología de Reamplificación, Remodelación y Reajuste de tiempo (3R) para garantizar la integridad de la señal y minimizar la pérdida de datos en distancias de transmisión extendidas.

✅ Transporte transparente de baja latencia: Proporciona conversión de protocolo transparente con muy bajo retardo, ideal para aplicaciones en tiempo real y redes de datos de alta velocidad.

✅ Diseño SFP+ conectable en caliente: Admite módulos SFP+ intercambiables en caliente con indicadores LED de estado completos para una fácil instalación y supervisión en tiempo real.

✅ Soporte de longitud de onda flexible: Compatible con las longitudes de onda DWDM/CWDM prescritas por la UIT-T y cuenta con Monitorización de Diagnóstico Digital (DDM) para una gestión precisa de la fibra.

✅ Pruebas de red avanzadas: Admite la funcionalidad de bucle invertido y la transmisión de tramas Jumbo para un diagnóstico de red eficiente y un rendimiento de datos optimizado.

✅ Flexibilidad de fibra de doble velocidad: El interruptor DIP permite la conmutación perfecta entre las velocidades de datos de fibra de 1,25G y 10G, lo que proporciona opciones de implementación versátiles.

✅ Conversión de medios multifunción: Funciona como convertidor OEO de 10G y convertidor de medios Ethernet 1G, compatible con la conversión de cobre a fibra y de fibra a fibra.

✅ Diseño industrial robusto: La carcasa de aluminio con clasificación IP40 garantiza un funcionamiento fiable en entornos hostiles con una protección EMI superior.

✅ Opciones de instalación flexibles: Admite la instalación en riel DIN y montaje en pared para una fácil implementación en armarios industriales y entornos con espacio limitado.

✅ Funcionamiento a temperatura extendida: Mantiene un rendimiento estable en un rango de temperatura de -40 °C a 80 °C, adecuado para aplicaciones en entornos extremos.

Escenarios de aplicación

• Redes troncales de telecomunicaciones: Proporciona regeneración de señal de 10G y conversión de longitud de onda para redes SDH/SONET STM-64/OC-192 en redes de área metropolitana (MAN) y redes de área amplia (WAN) con funcionalidad 3R que garantiza la integridad de la señal.

• Interconectividad de centros de datos: Permite conexiones de fibra de larga distancia entre centros de datos utilizando longitudes de onda DWDM/CWDM, compatible con tramas jumbo y transmisión de baja latencia para redes de área de almacenamiento (SAN) y granjas de servidores.

• Redes troncales de automatización industrial: Extiende las redes Ethernet industriales de 10G en las instalaciones de fabricación con protección IP40 y funcionamiento a temperatura amplia (-40 °C a 80 °C) para la conectividad en entornos hostiles.

• Supervisión y pruebas de redes de fibra: Utiliza la funcionalidad de bucle invertido y la compatibilidad con DDM para el diagnóstico de red y la supervisión del rendimiento en salas de telecomunicaciones e infraestructuras de operadores.

• Sistemas de transmisión de larga distancia: Facilita la regeneración de la señal óptica para distancias de hasta 120 km en redes de campus, sistemas de transporte inteligente y comunicaciones de servicios públicos con conversión de protocolo transparente.

• Migración de red híbrida: Sirve como convertidor de medios de doble velocidad entre redes Ethernet de cobre de 1G y redes de fibra de 10G, compatible con actualizaciones de red sin problemas e integración de red heterogénea.

• Infraestructura de red móvil: Admite conexiones de front-haul y backhaul 5G con flexibilidad SFP+ intercambiable en caliente y sincronización de tiempo precisa para implementaciones de redes celulares.

Índices técnicos

Datos de rendimiento	Índices técnicos
Función del equipo	Repetidor 3R
Velocidad de transmisión	10G: 8,5 Gb/s-11,7 Gb/s
Protocolos	8,5G Fiber Channel SONET OC-192, SDH STM-64 (9,95 Gbps) 10G WAN (10 Gbps) 10G LAN (10,31 Gbps) OTN OTU-2 (G.709) (10,70 Gbps) 10G LAN con codificación FEC 255/237 (11,09 Gbps) 10G Fiber Channel (11,32 Gbps) 10G POS
Tipo de interfaz	SFP+ a SFP+
Distancia de transmisión	Módulo SFP+: hasta 80 km
Paquete máximo Tasa de reenvío	14.880.950/S
Temperatura de funcionamiento	-40 °C a 80 °C (-40 °F a 176 °F)
Temperatura de almacenamiento	-40 °C a 85 °C (-40 °F a 185 °F)
Humedad relativa	5% a 95% sin condensación
MTBF	> 200.000 horas
Especificaciones del convertidor de medios thernet
Estándares	IEEE 802.3 10BASE-T IEEE 802.3u 100BASE-TX IEEE 802.3ab 1000BASE-T IEEE 802.3z, 1000BASE-SX/LX IEEE 802.3x Control de flujo dúplex completo
Modo de trabajo	10/100/1000BASE-T a 1000BASE-SX/LX
Tipo de puerto	SFP a RJ45
Cables de red	Par trenzado 10BASE-T: UTP de 2 pares Cat. 3,4,5, hasta 100 m 100BASE-TX: UTP de 2 pares Cat. 5, hasta 100 m 1000BASE-T: STP de 4 pares Cat 5 hasta 100 m Cable de fibra óptica 1000BASE-SX: Cable de fibra multimodo de 50/125 μm o 62,5/125 μm, hasta 220/550 m/2 km. 1000BASE-LX: Cable monomodo de 9/125 μm, que proporciona larga distancia para 10/20/40/80/120 km (varía según el módulo SFP)
Eléctrico y mecánico
Potencia de entrada	12~48VCC, alimentación redundante (bloque de terminales de 6 pines)
Consumo de energía	8W máx.
Protección
Sobrecarga de entrada de alimentación	Restablecimiento automático
Polaridad inversa	Presente
DIInterruptor P
Función de interruptor DIP de 4 dígitos	DIP	Función	Configuraciones
	SW 1	1,25G/10G	ON - 1,25~8,5G	OFF - 10,3G o 14,025G
	SW 2	Reservado	ON - Reservado	OFF - Reservado
	SW 3	Reservado	ON - Reservado	OFF - Reservado
	SW 4	Reservado	ON - Reservado	OFF - Reservado
Indicadores LED:
PWR	Estado de la alimentación
FX1	Puerto SFP-1
FX2	Puerto SFP-2
L/A	ENLACE/ACT TP
Dimensiones (AnxPrxAl)	95 x 70 x 30 mm
Peso	0,25 kg
Carcasa	Carcasa de aluminio
Opciones de montaje:	Montaje en riel DIN
Aprobaciones reglamentarias
ISO9001, CE, RoHS, FCC
EN55022:2010+AC: 2011, Clase A
EN 61000-3-2: 2006+A1: 2009+A2: 2009
EN 61000-3-3: 2013
EN55024:2010
IEC 61000-4-2: 2008 (ESD)
IEC 61000-4-3: 2010 (RS)
IEC 61000-4-4: 2012 (EFT)
IEC 61000-4-5: 2014 (Sobretensión)
IEC 61000-4-6: 2013 (CS)
IEC 61000-4-8: 2009 (PFMF)

Información de pedido

Aplicación I: Convertidor OEO 1G/10G (repetidor 3R)

Aplicación II: función de equipo Ethernet de fibra a cobre de 1 Gbps como convertidor de medios de fibra a cobre
