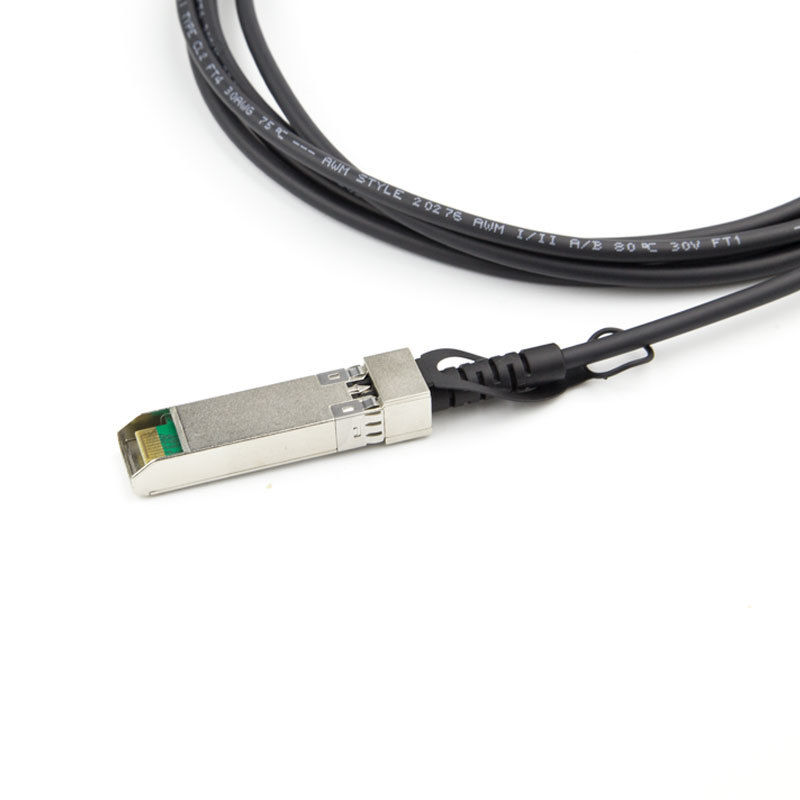

Tipo de ensayo

Punto de ensayo

Objetivo

Referencia

Características eléctricas

Modo diferencial RL(SDDII)

0.01

4. 1

Donde f es en GHz

Unidad de medición: dB

SFF 8431

Pérdida de retorno de modo común (SCCII)

0.01

2.5

Donde f es en GHz

Unidad de medición: dB

SFF 8431

El siguiente

< 26 dB desde 1 MHz hasta 11 GHz

/

Impedencia del conjunto del cable

100+/ -100hm

Tiempo de elevación de 30 PS (20% a 80%)

(entre el 20% y el 80%)

Desviación de la pérdida de inserción

- 1dB ≤ 1dB ≤ 1dB

Se aplicarán las siguientes medidas:

/

Características del medio ambiente

Temperatura de funcionamiento

-40 °C a 85 °C

Rango de temperatura de funcionamiento del cable

Choque térmico

El rendimiento eléctrico cumple los requisitos de la especificación

EIA-364-32D. Método A. TC-1. -55 10 85C, 100 ciclos, 15 min, duraciones

Temperatura y humedad cíclicas

El rendimiento eléctrico cumple los requisitos de la especificación

EIA-364-31 Método III,condición de ensayo A

Espray de sal

48 horas de rociado de sal después de la cáscara área corrosiva inferior al 5%

EIA-364-26 (en inglés)

Vida útil a temperatura

El rendimiento cumple el requisito de la especificación

EIA-364-17B w/ RH, temperatura húmeda 85C a 85% de RH durante 500 horas

Características mecánicas

Vibraciones mecánicas

El rendimiento cumple el requisito de la especificación

EIA-364-28E.11 TC-VII, Condición de ensayo D 15 minutos en el eje X, Y y Z.

Retención del enchufe del cable en la jaula

90 N Min.

No hay daños funcionales en el enchufe del cable por debajo de 90 N. Según SFF-8432 Rev. 5.0

Retener el cable en el enchufe

90 N Min.

Se aplicará el método de evaluación de la seguridad.

Choque mecánico

El rendimiento cumple el requisito de la especificación

Clamp y Choque por EIA-364-27B, TC-G, 3 veces en 6 direcciones, 100g, 6ms

Inserción del enchufe del cable

La temperatura máxima es de 18 N (máx.)

SFF-8432 Rev 5.0

Extracción del enchufe del cable

12.5N (máx.)

SFF-8432 Rev 5.0

Durabilidad

No hay evidencia de daño físico.

EIA-364-09; realizar ciclos de enchufe y desconexión Tasa de conexión de enchufe y recipiente: 250 veces/hora
