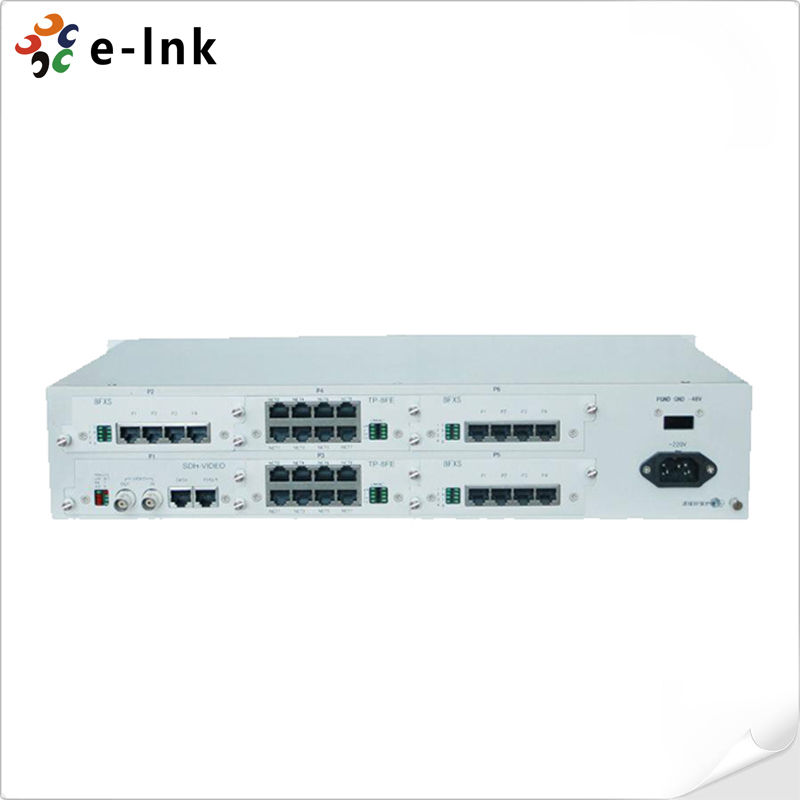

Plataforma de acceso multiservicio SDH 24E1

Detalles del producto

Place of Origin: China

Nombre de la marca: E-link

Certificación: ISO9001, CE, FCC, RoHS

Model Number: LNK-MSAP155-24 SDH/MSAP Multiplexer

Documento: E-link SDH Mux Datasheet V1....0.pdf

Condiciones de pago y envío

Minimum Order Quantity: 1pcs

Precio: Negociable

Packaging Details: Industrial PoE Switch Standard Carton Packaging

Delivery Time: 7-10 working days

Payment Terms: L/C,T/T,Western Union,MoneyGram,PayPal

Supply Ability: 100000PCS/Month

Obtenga el mejor precio
Contacta ahora
Especificaciones
Resaltar:

Plataforma de acceso SDH 24E1

,

Plataforma de fibra óptica de servicios múltiples

,

Plataforma de acceso SDH con garantía

Humedad relativa::
5% a 90% no condensación
Temperatura de funcionamiento:
-5°C a 60°C
Dimensión (WxHxD):
440 × 44 × 138 mm
Opcional 1+1 fuente de alimentación:
AC+DC o DC+DC
Fuente de alimentación:
-48V DC, +24VDC o 220V (110V) AC
Modo de datos de Ethernet rápido:
Compartir o VLAN/separado
Humedad relativa::
5% a 90% no condensación
Temperatura de funcionamiento:
-5°C a 60°C
Dimensión (WxHxD):
440 × 44 × 138 mm
Opcional 1+1 fuente de alimentación:
AC+DC o DC+DC
Fuente de alimentación:
-48V DC, +24VDC o 220V (110V) AC
Modo de datos de Ethernet rápido:
Compartir o VLAN/separado
Descripción
Plataforma de acceso multiservicio SDH 24E1

Plataforma de acceso multiservicio SDH 24E1

Ventajas del producto

· Dos interfaces ópticas STM-1 con redundancia 1+1. (Si falla uno, el otro lo respaldará).

· Dos canales V.35/V.11 [N × 64K (N = 0 ~ 31)].

· Integración de SDH, PCM, PDH y Ethernet.

· Proporciona hasta 4 redes Ethernet con aislamiento físico, para lograr un ancho de banda de N × 2.048 Mbps.

· Proporciona 6 ranuras, puede insertar una tarjeta 8E1, una tarjeta 8 FXO/FXS, una tarjeta 8 RS232/RS485/RS422, una tarjeta Ethernet, E&M, Magnet, Hotline, etc.

· Configuración modular y actualizable.

· Admite red punto a punto, en cadena y en anillo.

Descripción general

LNK-MSAP155-24 El multiplexor SDH/MSAP es un equipo de transmisión de fibra óptica de nuevo desarrollo de E-link basado en la tecnología SDH. LNK-MSAP155-24 El MUX SDH logra satisfacer no solo las necesidades de los usuarios y otros servicios de transmisión/acceso de fibra óptica, sino también las necesidades de los usuarios para y más confiable.LNK-MSAP155-24 El multiplexor óptico SDH se puede conectar directamente al multiplexor PDH remoto, al módem óptico y al multiplexor multiservicio, etc.,  LNK-MSAP155-24 se adapta a una variedad de entornos



Índices técnicos

Parámetro

Especificación

Interfaz óptica

Velocidad

155 Mbps±4.6 ppm

Fibra adaptativa

Monodo/Multimodo

Consumo

-15 ~ -8dBm

Longitud de onda

1310 nm/1550 nm

Conector físico

FC/SC

Sensibilidad

Mejor que -32dBm

Interfaz E1

Velocidad

2048 Kbps

Código

HDB3

Cumplir con

Estándar ITU-T G.703

Impedancia

75Ω/120Ω

Estructura de trama

PCM30/31

Señalización

Señalización entrante

Canales

Hasta 24

Interfaz Ethernet

Velocidad

N × 2.048 MbpsN≤50

Dúplex

Autonegociación completa/media

Conector físico

RJ-45

Cumplir con

IEEE802.3

Interfaz FXO/FXS

Impedancia

200Ω + 560Ω//0.1μF

Rango de frecuencia de audio

300 Hz ~ 3400 Hz

Relación de compresión

Clase A en ITU G.711

Corriente de bucle

25mA

Interfaz EM2/4

Rango de frecuencia de audio

300 Hz ~ 3400 Hz

Relación de compresión

Clase A en ITU G.711

Pérdida de eco

>18dB

Impedancia

600Ω balanceada

Interfaz V.24

Velocidad

asíncrono<=9600bps

y asíncrono 64kbps

Cumplir con

CCITT V.28

Interfaz V.35

Velocidad

N × 64KbpsN=0 ~ 31

Cumplir con

ISO2593

Conector físico

RJ-45

Cumplir con

ITU-T V.35

Potencia

Fuente de alimentación

220 VCA/- 48 VCC

Consumo de energía

≤50W

Entorno de trabajo

Temperatura de trabajo

-30°C ~ 50°C

Humedad de trabajo

5%~95 % (sin condensación)

Temperatura de almacenamiento

-40°C ~ 80°C

Humedad de almacenamiento

5%~95 % (sin condensación)


Información de pedido

Nombre

Describir

Imagen

3U-8ETH

Proporciona 4 canales de servicio Ethernet.

Plataforma de acceso multiservicio SDH 24E1 0

3U-WG300

Proporciona 2 canales de acceso de señalización digital E1 desde el sitio local o remoto, proporciona acceso de señalización No.1, No.7, PRI, V5.2, utilizado en dispositivos de la serie MUX. Proporciona acceso telefónico o función PABX.

Plataforma de acceso multiservicio SDH 24E1 1

3U-8USER

Proporciona 4 ranuras, puede insertar una tarjeta de negocios PCM 64K.

Plataforma de acceso multiservicio SDH 24E1 2

3U-8E1

Proporciona una interfaz 8E1

Plataforma de acceso multiservicio SDH 24E1 3

3U-8MVOICE

Proporciona 8 canales de negocios 64K, puede configurar FXO/FXS, Magnet, 2100Hz magnet por el sistema de gestión de red.

Plataforma de acceso multiservicio SDH 24E1 4

3U-10FXS

Proporciona 10 interfaces FXS

Plataforma de acceso multiservicio SDH 24E1 5

3U-10FXO

Proporciona 10 interfaces FXO

Plataforma de acceso multiservicio SDH 24E1 6

3U-4EM2/4VOX

Proporciona 4 canales de audio de 2/4 hilos, margen de ganancia: ∞∞, Ajuste: °dB

Plataforma de acceso multiservicio SDH 24E1 7

3U-8V.24

Proporciona 8 canales de interfaz V.24, puede configurar negocios RS232/RS485/RS422, la interfaz V.24 puede ser una interfaz adaptativa de velocidad asíncrona: 019200bps, también puede ser una interfaz síncrona en modo DCE: 300, 600, 1200, 2400, 4800, 9600, 64Kbps, etc.

Plataforma de acceso multiservicio SDH 24E1 8
