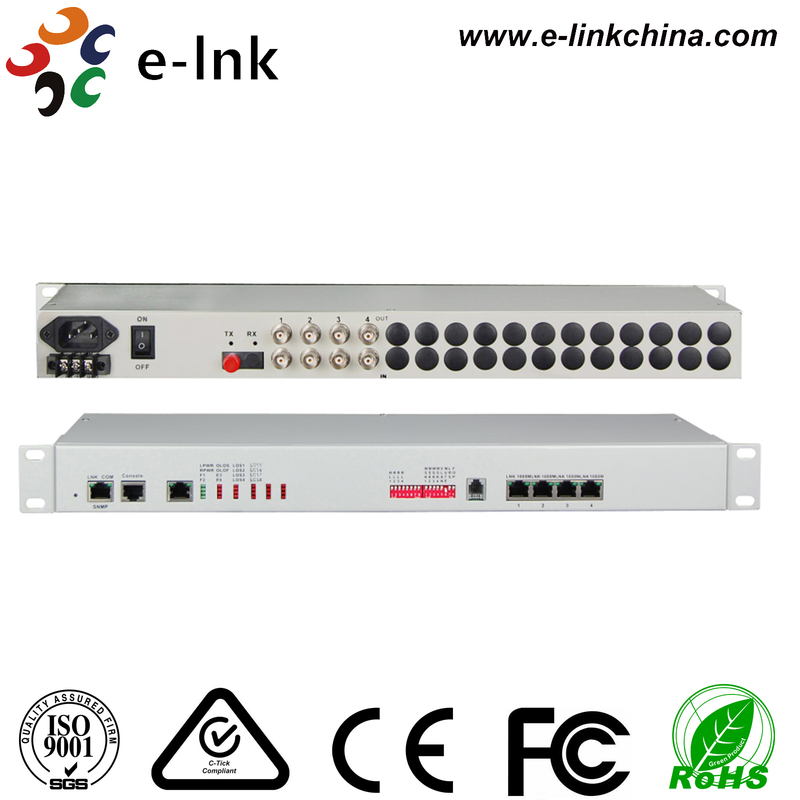

Multiplexor Óptico de Fibra 4E1+4GE+Teléfono+SNMP
Multiplexor Óptico de Fibra 4E1+4GE+Teléfono+SNMP
Ventajas
Ø Basado en IC con derechos de autor
Ø El ancho de banda de fibra es de hasta 1.5G, el ancho de banda de Ethernet es de velocidad de cable 1000M
Ø La velocidad de la interfaz Ethernet es 10/100/1000M, semidúplex/dúplex completo Auto-Nego
Ø 4*La interfaz Ethernet es una interfaz de conmutación, compatible con VLAN, se puede configurar para el aislamiento lógico de 4 canales
Ø Proporciona interfaz de gestión de consola (RS232)
Ø Proporciona dos interfaces de fibra con protección 1+1(APS)función
Ø La interfaz E1 cumple con G.703, adopta la recuperación de reloj digital y la tecnología de bloqueo de fase suave
Ø Utiliza teléfono estándar de 2 hilos (sin teléfonos) configurado como línea directa de orden de ingeniería (opcional)
Ø Cuando la señal óptica se pierde, puede detectar si el dispositivo remoto está apagado o si la fibra está desconectada, e indica alarma mediante LED
Ø El dispositivo local puede ver la condición de trabajo del dispositivo remoto
Ø Proporciona 2 interfaces de expansión, puede extender datos asíncronos de 1~2 canales, como RS232/RS485/RS422/código Manchester;
Ø Proporciona el comando Loop Back de la interfaz remota, admite la función Loop Back E1 local, admite la alarma E1 LOS y AIS, facilita el mantenimiento de la línea
Ø La distancia de transmisión es de hasta 2-100 km sin interrupción
Ø Soporte del administrador SNMP (agente SNMP interno)
Ø AC 220V, DC-48V, DC24V pueden ser opcionales
Ø Función de detección de polaridad de fuente de alimentación DC-48V/DC24V, sin polaridad
Descripción general
Este dispositivo es el dispositivo de transmisión óptica punto a punto desarrollado sobre la base de VLSI. El dispositivo proporciona 1-4*interfaz E1, 1-4*interfaz Ethernet 10/100/1000M (velocidad de cable 1000M) y 2 interfaces de expansión. 4* La interfaz Ethernet es una interfaz de conmutación, puede admitir VLAN. 1 interfaz de expansión se puede utilizar como canal de transmisión de datos asíncronos RS232/RS485/RS422, señal de contacto seco, se puede seleccionar 1 canal de teléfono comercial digital. Es muy flexible. Tiene función de alarma. El trabajo es confiable, estable y de bajo consumo de energía, alta integración, tamaño pequeño.
Índices técnicos
|
Parámetro
|
Especificaciones
|
|
Fibra
|
Fibra multimodo
50/125um, 62.5/125um,
Distancia máxima de transmisión: 5 km @ fibra multimodo de 62.5 / 125um, atenuación (3dbm/km)
Longitud de onda: 820nm
Potencia de transmisión: -12dBm (Min) ~-9dBm(Max)
Sensibilidad del receptor: -28dBm (Min)
Presupuesto de enlace: 16dBm
Fibra monomodo
8/125um, 9/125um
Distancia máxima de transmisión: 40 km
Distancia de transmisión: 40 km @ fibra monomodo de 9 / 125um, atenuación (0.35dbm/km)
Longitud de onda: 1310nm
Potencia de transmisión: -9dBm (Min) ~-8dBm (Max)
Sensibilidad del receptor: -27dBm (Min)
Presupuesto de enlace: 18dBm
|
|
Interfaz E1
|
Estándar de interfaz: cumple con el protocolo G.703;
Velocidad de interfaz: 2048Kbps±50ppm;
Código de interfaz: HDB3;
Impedancia E1: 75Ω (desequilibrio), 120Ω (equilibrio);
Tolerancia al jitter: De acuerdo con el protocolo G.742 y G.823
Atenuación permitida: 0~6dBm
|
|
Interfaz Ethernet (10/100M/1000M UTP)
|
Velocidad de interfaz: 10/100/1000MMbps, semidúplex/dúplex completo con negociación automática
Estándar de interfaz: Compatible con IEEE 802.3, IEEE802.1Q(VLAN)
Capacidad de dirección MAC: 4096
Conector: RJ45, compatible con Auto-MDIX
|
|
Energía
|
Fuente de alimentación: AC220V；DC –48V；DC +24V
Consumo de energía: ≤10W
|
|
Entorno de trabajo
|
Temperatura de trabajo: -10°C ~ 60°C
Humedad de trabajo: 5%~95 % (sin condensación)
Temperatura de almacenamiento: -40°C ~ 80°C
Humedad de almacenamiento: 5%~95 % (sin condensación)
|
