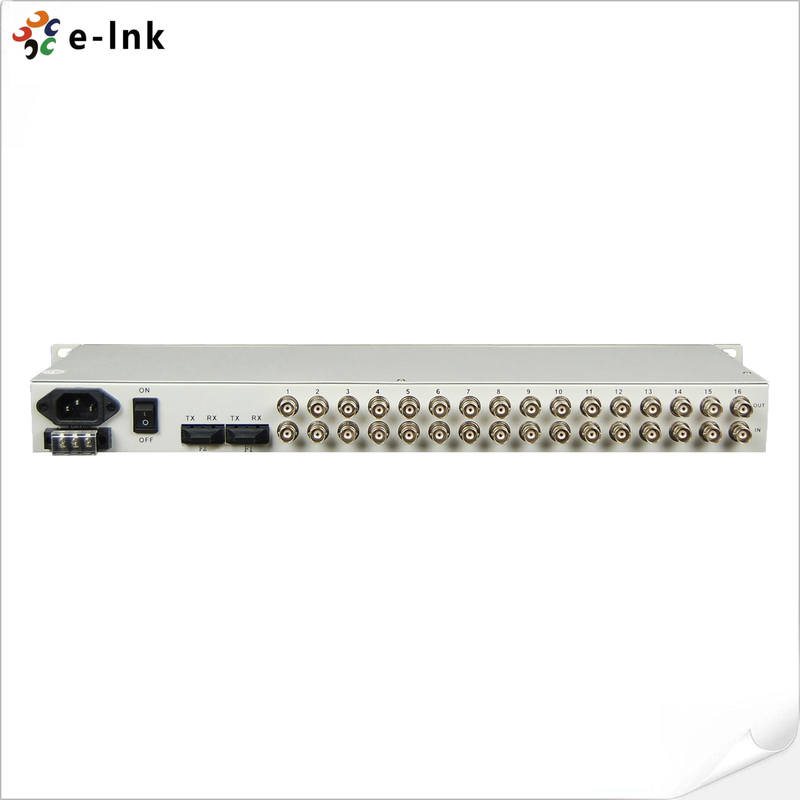

Multiplexor PDH 16E1+4FE+LCD+SNMP

16E1+4FE+Multiplexor PDH LCD+SNMP

Ventajas

· Proporciona transmisión transparente 16E1;

· Con pantalla LCD de 16*2 caracteres y agente SNMP interno.

· Proporciona interfaz de gestión de consola (RS232)

· Proporciona dos funciones de protección de interfaz de fibra 1+1 y función ALS (Cierre/Reducción automática de láser)

· Proporciona 4 canales Ethernet de velocidad de cable de 100M, admite negociación mutua, el ancho de banda Ethernet se establece en base a múltiplos de 32K.;

· Proporciona un canal de línea directa opcional;

· Proporciona dos interfaces de fibra, una como maestra, la otra como esclava, asegurando la transmisión ininterrumpida del servicio.

· La velocidad del puerto óptico es de 155 Mbps, el rango de transmisión puede alcanzar 25KM, 40KM, 60KM, 80KM o 100KM;

· El código de interfaz E1 es HDB3, la característica de vibración E1 se ajusta a ITU-T G.703, G.823 y G.742;

· El puerto Ethernet admite dúplex completo/medio, 10M/100M auto-adaptable;

· El puerto Ethernet admite la función VLAN y tiene 4 modos de división para la selección del usuario;

· El tamaño del paquete Ethernet admite 1916 bytes y 4 puertos Ethernet se pueden configurar por separado;

· Tiene una función de alarma completa y puede monitorear el estado del dispositivo remoto;

· Admite dos bucles de fibra y cuatro modos de bucle E1, y gestiona el dispositivo convenientemente;

· alarma principal y alarma menor configurables por el usuario, se muestran en la pantalla LCD y alarma sonora en el altavoz;

Descripción general

Este dispositivo tiene el control de la consola,proporciona la protección de ruta de fibra 1+1, transmisión óptica punto a punto, pantalla LCD, sobre la base del desarrollo de nuestra empresa de la transmisión óptica PDH, utiliza el VLSI especial y el NMS SNMP.

Este dispositivo es un equipo de transmisión óptica punto a punto 16E1 con pantalla LCD, utiliza los chips FPGA y es fácil de actualizar. Es una estructura de placa única y su mayor capacidad de transmisión es 16E1, datos Ethernet de canal 4*100M y 2 puertos AUX que sirven para transmitir otros datos como RS232/RS485/RS422.

Índices técnicos

Aplicación
