Convertidor de fibra SDI de 4 canales
, Convertidor de fibra 3G-SDI

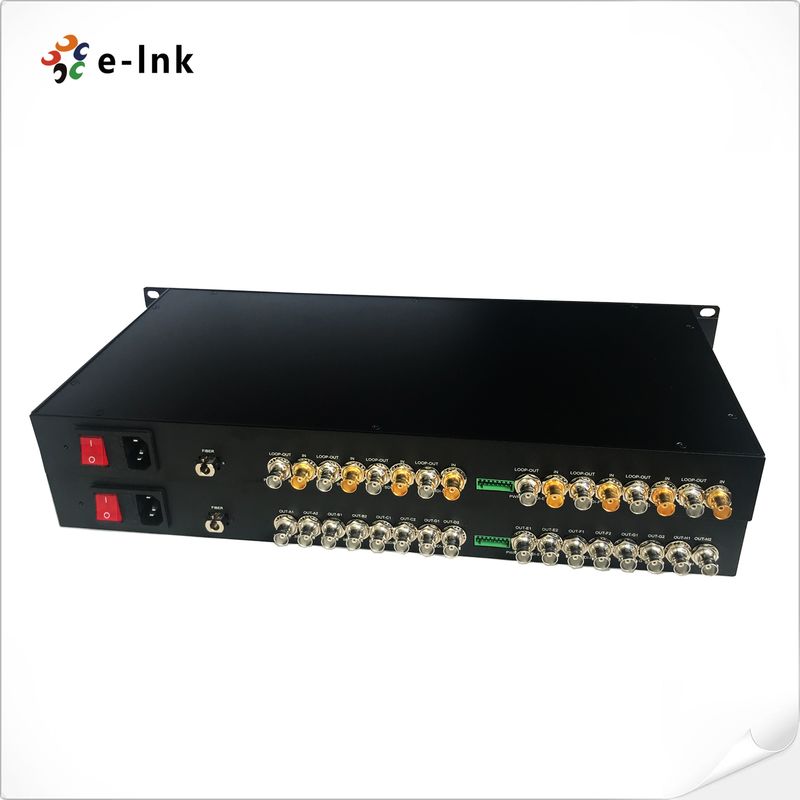

Convertidor de fibra 3G-SDI bidireccional de 4 canales
4- El canal.Bi-dirección 3Conversor de fibra G-SDI
Modelo: Serie LNK-3GSDI-4BV
Resumen general
La serie LNK-3GSDI-4BV admite la transmisión de señal de video bidireccional de 4 canales 3G-SDI estándar de alta definición
El cable de fibra óptica, y monitorear la señal localmente a través de una salida de bucle 3G / HD-SDI.
Los convertidores de fibra incluyen un transmisor y un receptor para la señal 1080P 3G-SDI.
puede transmitir simultáneamente 4-Ch bidireccional 3G-SDI Video, 1-Ch Reverse datos RS-485, señal a través de un solo
La calidad de vídeo hasta el estándar de transmisión, la calidad de audio hasta el nivel de CD soporta datos RS-485 invertidos
formato de comunicación.
Características
Transmisión bidireccional de vídeo 3G-SDI por fibra óptica de 4 canales
- Equalización automática del cable para garantizar la integridad de la señal
¢ Re-reloj automático 270Mbit/s - 1.48Gbit/s - 3Gbit/s
- Directamente compatible con los sistemas de cámaras 3G-SDI y soporta los protocolos de datos RS-485 invertidos
Capacidad de transmisión larga de al menos 10 km (6,2 millas), hasta 120 km
Input de potencia del bloque terminal para aplicaciones industriales
Apoya el intercambio y el enchufe en caliente
¢ Transmisión de nivel de transmisión digital sin compresión completa;
rango dinámico súper óptico y libre de ajuste antes de su uso;
- la tecnología WDM/CWDM/DWDM de fibra óptica;
- un rango de temperaturas muy amplio a nivel industrial (-40°C~+85°C), adaptable a diversos entornos;
Indices técnicos
| Interfaz de fibra óptica |
| Interfaz de fibra |
LC de tipo simple |
| Distancia de transmisión |
550m-20Km |
| longitud de onda |
1310nm/1550nm |
| El video |
| Interfaz de vídeo |
El BNC |
| Impedancia de entrada/salida de vídeo |
75Ω |
| Válvula de entrada/salida de vídeo |
El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero. |
| Tasa de bits de vídeo |
Máximo 3,2 Gb/s |
| Ganancia diferencial (10%~90% APL) |
< 1% |
| Soporte para el formato SDI |
625/25 PAL |
| 525/29.97 NTSC, 525/23.98 NTSC, 525/23.98 NTSC, 525/29.97 NTSC, 525/23.98 NTSC, 525/23.98 NTSC, 525/29.97 NTSC, 525/23.98 NTSC, 525/23.98 NTSC, 525/29.97 NTSC, 525/23.98 NTSC, 525/23.98 NTSC, 525/23.98 NTSC, 525/23.98 NTSC, 525/23.98 NTSC, 525/23.98 NTSC, 525/23.98 NTSC |
| 720p50, 720p59. ¿Qué quieres decir?94 |
| 1080i 23/24/30/50/59. ¿Qué quieres decir?94 |
| 1080P 23.98/24/30/50/60 |
| Estándar SDI de vídeo |
270 Mbps (SD-SDI), 1.485 Gbps/M (HD-SDI) |
| SMPTE425M3Gb/s Mapeo ((3G-SDI) |
| SMPTE424M 3Gb/s interfaz serie ((3G-SDI |
| Datos obtenidos |
| Interfaz física |
Terminal de tornillo estándar para el sector industrial |
| Tipo de datos |
Reverso RS485 |
| Apoyo a la frecuencia/tasa |
Máximo 57600bps para RS485 |
| El BER |
< 10 ̊9 |
| Eléctrico |
| Adaptador de alimentación |
AC 110 ~ 220V |
| Consumo de energía |
< 15 W |
| Indicador LED |
| El número de unidades de la unidad de ensayo de la unidad de ensayo de la unidad de ensayo |
Video del SDI |
| PWR |
Fuente de alimentación |
| Mecánica |
| Las dimensiones (LxWxH) |
19 pulgadas 1U (483 x 220 x 44.45 mm) |
| Peso |
7 kg/pareja |
| Cubierta |
Cuadro de aluminio |
| Opciones de montaje |
Montado en el bastidor |
| Medio ambiente |
| Temperatura de trabajo |
-20°C ≈ +70°C |
| Temperatura de almacenamiento |
-40°C ≈ +80°C |
| Humedad de trabajo |
0~95% |
| El número de unidades |
≥100000 horas |
Información sobre los pedidos
| Modelo |
Descripción |
| El LNK-3GSDI-4BV |
4-Ch Video bidireccional 3G-SDI con loop-out, 20 km, SM, FC, incluyendo 1 transmisor y 1 receptor, utilizado por parejas |
| El LNK-3GSDI-4BV1R |
Video SDI bidireccional 4-Ch con loop-out + 1-Ch RS485 Reverse Data, 20km, SM, FC, incluido 1 transmisor y 1 receptor, utilizado por parejas |
