Resaltar:
Conversor de fibra 2Ch hacia atrás 12G SDI
, Conversor de fibra SDI RS485 12G
, Convertidor de fibra RS485 hacia atrás

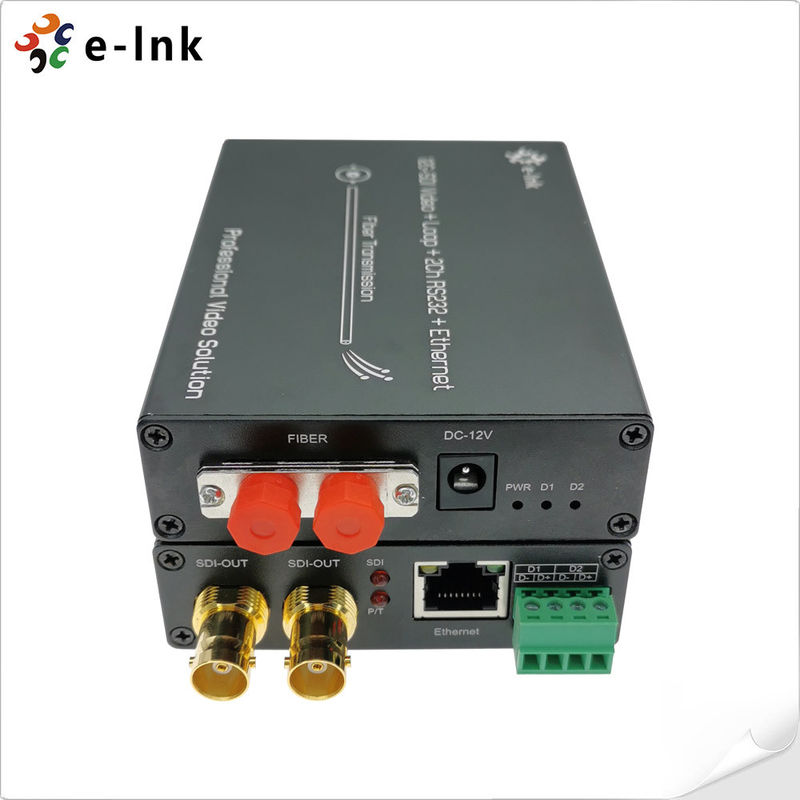

Convertidor de 12G-SDI a Fibra Óptica con Gigabit Ethernet y RS485 Bidireccional de 2 Canales
Convertidor de fibra óptica 12G-SDI con Gigabit Ethernet y RS485 bidireccional de 2 canales
Modelo: Serie LNK-12GSDI-1V2R1GE
Descripción general
La serie LNK-12GSDI-1V2R1GE de convertidores de fibra óptica 12G-SDI admite 1 canal de vídeo 12G (audio integrado) y
1 canal Gigabit Ethernet y RS485 bidireccional de 2 canales transmitidos a través de cable de fibra óptica, y supervisa la señal
localmente a través de una salida de bucle 12G. Los convertidores de vídeo 12G sobre fibra de E-link incluyen un transmisor y un
receptor para HDTV 4K*2K(3840*2160@60Hz), 1080P, 1080I, 720P.
Características
► Cada canal SDI incluye audio integrado de 8 canales
► Ecualización automática del cable para garantizar la integridad de la señal
► Admite ST-2082-1(12G), ST-2081-1(6G), ST-424(3G), ST-292(HD) y ST-259(SD)
► Reclocker integrado se bloquea a velocidades SMPTE de 11,88 Gbps, 5,94 Gbps, 2,97 Gbps, 1,485 Gbps o subvelocidades de división por 1,001 y 270 Mbps
► Directamente compatible con sistemas de cámara 12G/6G/3G-SDI
► Capacidad de transmisión de larga distancia de hasta 80 km
► Admite RS485 bidireccional de 2 canales
► Admite 1 canal Ethernet 10/100/1000M
► Transmisión de nivel de transmisión digital completa sin compresión;
► Rango dinámico súper óptico y sin necesidad de ajuste;
► Técnica WDM/CWDM/DWDM de fibra óptica
► Admite 4K*2K(3840*2160@60Hz), 1080P, 1080I, 720P.
Índices técnicos
| Formatos |
Admite ST-2082-1(12G), ST-2081-1(6G), ST-424(3G), ST-292(HD) y ST-259(SD) |
| Compatible |
Compatible con DVB-ASI y AES10 (MADI) |
| Entrada |
1 x 12G-SDI en BNC |
| Salida |
2 x fibra óptica FC |
| 1 x salida de bucle 12G-SDI en BNC |
| Resolución admitida |
HDTV 4K*2K, 1080P, 1080I, 720P |
| Rango de resolución |
3840*2160@60Hz |
| Especificación del cable de entrada |
≤70m@12G SDI Belden 1694A |
| Especificación del cable de salida |
≤60m@12G SDI Belden 1694A |
| Ethernet |
10/100/1000Mbps |
| Tipo de datos |
RS485 bidireccional de 2 canales |
| Ancho de banda de transmisión óptica |
270MHz～12GHz |
| Alimentación |
12 VCC |
| Consumo de energía |
6 W (máx.) |
| Dimensiones (LxAnxAl) |
117 x 80 x 24 (mm) |
| Temperatura de funcionamiento |
-10℃～70℃ |
| Temperatura de almacenamiento |
-40℃～85℃ |
Aplicación
