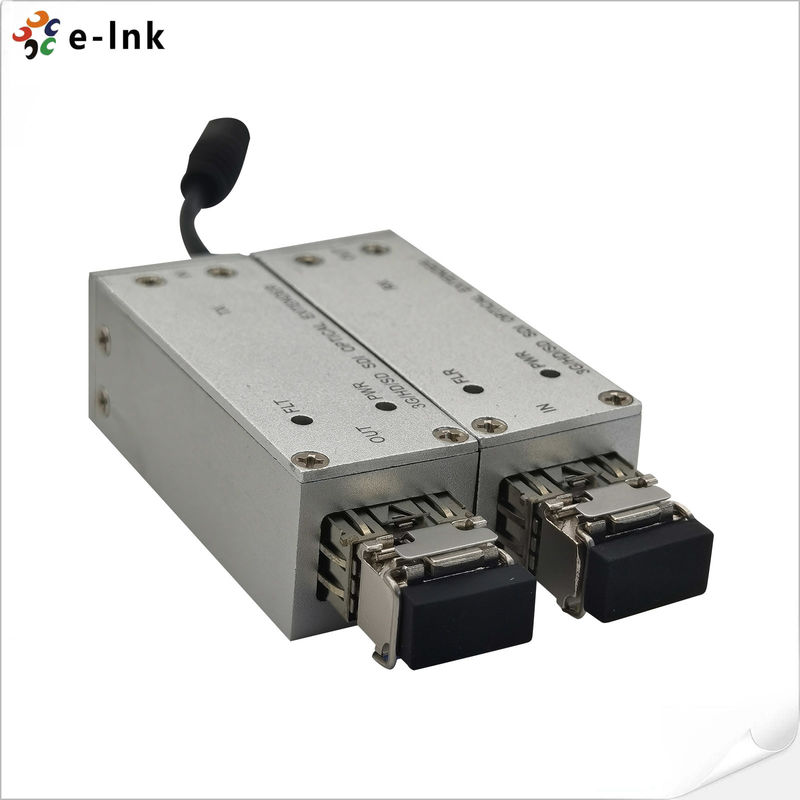

Microextensión óptica SMB 3G/HD/SD-SDI
Micro-Extensor Óptico SMB 3G/HD/SD-SDI
Modelo: Serie LNK-M3G-SMB1V-20
Descripción general
La serie LNK-M3G-SMB1V-20 es un sistema de transmisión de fibra óptica micro-extensor 3G-SDI/HD-SDI/SD-SDI que transmite
un vídeo digital de alta definición 3G-SDI, HD-SDI, SD-SDI o una transmisión DVB-ASI a través de una fibra monomodo o multimodo
que admite los estándares SMPTE424M, SMPTE259M, SMPTE297M, SMPTE310M, SMPTE305M (SDTI). Con su avanzada
tecnología de transmisión de fibra óptica digital, no se necesitan ajustes, es fácil de configurar y de operar. La
serie de micro-extensores SDI utiliza una fuente de alimentación de 5 V con bajo consumo de energía.
Características
► Reconocimiento automático de señal 3G-SDI/HD-SDI/SD-SDI, no es necesaria la selección manual
► Distancia de transmisión de hasta 120 km
► Tecnología CWDM para permitir que hasta 16 (18) canales se transmitan a través de una fibra
► Cumple con SMPTE424M, SMPTE292M, SMPTE259M, SMPTE297M, SMPTE310M, SMPTE305M, SMPTE344N
► Cumple con DVB-ASI (EN50083-9)
► Instrucción conveniente del estado del LED. Indicador de enlace de fibra, alimentación.
► La placa PCB es respetuosa con el medio ambiente (sin plomo)
► Placa PCB con diseño multicapa para garantizar una transmisión de señal estable y fiable
Índices técnicos
| Entrada SDI |
| Estándar de vídeo |
SMPTE424M, SMPTE292M, SMPTE259M, SMPTE297M, SMPTE310M, SMPTE305M (SDTI) |
| Estándar de señal |
SD-SDI (270 Mbps), HD-SDI (1,485 Gbps), 3G-SDI (2,97 Gbps) |
| Resolución |
10 bits |
| 800mVp-p±10% |
<380mVp-p |
| 75Ω |
Conector |
| SMB |
Interfaz óptica |
| Salida SDINivel de señal |
| 800mVp-p±10% |
Tiempo de subida/bajada |
| <0,8 ns |
Jitter HD-SDI |
| <0,2UI (134ps)@100kHz, |
<1,0UI (673ps)@10HzJitter SDI |
| <0,2UI (740ps)@10Hz, 0,2UI (740ps)@1kHz |
Impedancia |
| 75Ω |
Conector |
| SMB |
Interfaz óptica |
| SFP |
| LC simplex, 3,125 Gbps. ≤120 km de distancia de transmisión |
Longitud de onda SM estándar |
| 1310 nm, 1550 nm |
Longitud de onda CWDM |
| 1270~1610 nm, rejilla de 20 nm según ITU-T |
Rango de temperatura |
| 0~70˚C |
Eléctrico |
| Alimentación |
| 5VCC, 1A |
Consumo |
| <5W |
Indicador LED |
| FLT |
| Estado del enlace de fibra (Transmisor) |
FLR |
| Estado del enlace de fibra (Receptor) |
PWR |
| Estado de la alimentación |
Mecánico |
| Dimensiones (LxAnxAl) |
| 58 x 21 x 20 mm |
Peso |
| 100 g/par |
Carcasa |
| Carcasa de aluminio |
Opciones de montaje |
| Escritorio |
Ambiental |
| Temperatura de trabajo |
| -20℃～+70℃ |
Temperatura de almacenamiento |
| -40℃～+80℃ |
Humedad de trabajo |
| 0~95% |
MTBF |
| ≥100000 horas |
Aplicación |
Información para pedidos
Modelo
| Descripción |
LNK-M3G-SMB1V-20 |
| Micro-Extensor Óptico SMB 3G/HD/SD-SDI, 1310/1550 nm, LC simplex, modo único, 20 KM, incluyendo transmisor y receptor, utilizado por pares |
|
