Type of Extender: |
DVI signal over Optical Fiber Cable |
Video Support: |
Up to 720P/960P/1080p@60Hz, 4K*2K@30Hz |
Chroma Subsampling: |
Max 3840*2160@60Hz (4:2:0) Max 3840*2160@30Hz (4:4:4, 4:2:2) |
RS232: |
3 Pin terminal, Baud rate ≤ 38400 |
Storage Temperature: |
-20 ~ + 80°C |
Dimension (WxDxH): |
2.87 x 1.73 x 0.69in (73x44x17mm) |

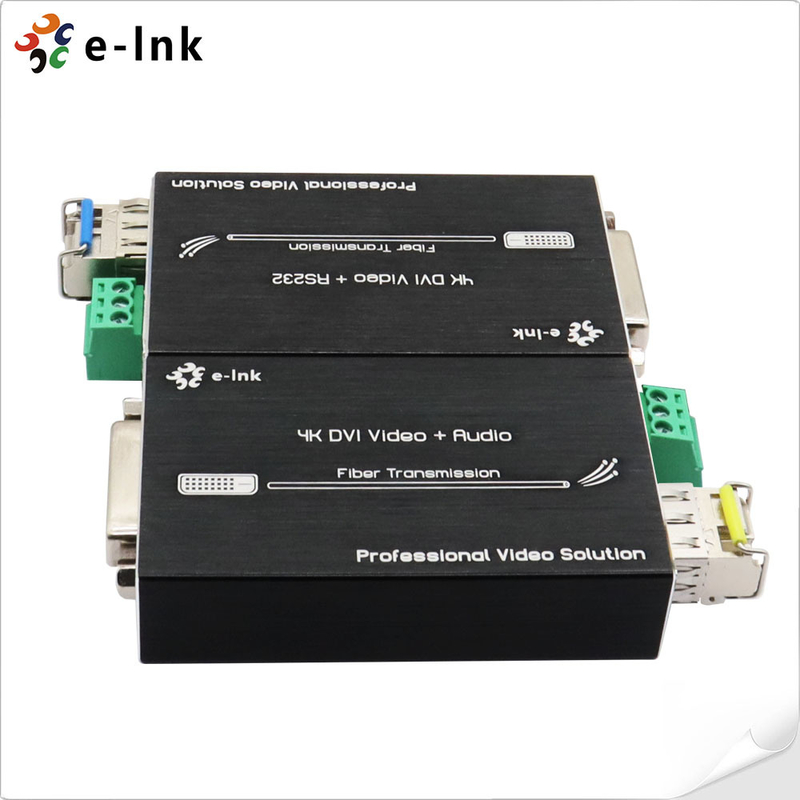

Mini extensor de fibra óptica 4K DVI con RS232
Mini 4K DVI Extensor de fibra óptica con RS232
Modelo: LNK-MDR4K
Descripción general
Los extensores de fibra DVI 4K de la serie LNK-MDR4K están diseñados para admitir la transmisión de DVI sin comprimir
señal y señal RS232 a través de fibra óptica hasta distancias de 80 km con una resolución máxima de 4K*2K@60Hz,
YUV 4:2:0.
El transmisor convierte la señal DVI en una única secuencia de datos serie de 10 Gb/s para la transmisión a través de fibra óptica.
El receptor convierte los datos en serie de nuevo en una señal DVI. Los transceptores cumplen con RoHS y no contienen plomo
según los requisitos de Europa y China. Este producto es ideal para pantallas de pantalla grande, sistemas de conferencias y
entretenimiento en el hogar, etc. El dispositivo tiene la capacidad de antiinterferencia, para garantizar la estabilidad de la señal.
Características
► Soporte DVI 1.0 y HDCP1.2
► Transmisión sin comprimir, sin retardo, sin pérdidas
► Velocidad de datos de hasta 10,2 Gbps
► Distancia de transmisión de hasta 80 km a través de cable de fibra
► Admite todos los modos hasta un máximo de 4K*2K@60Hz, YUV 4:2:0
► Soporte de señal RS232 serie
► EDID automático, coincide con diferentes tipos de dispositivos de visualización
► Conectable en caliente, resistente a EMI/RFI
► Factor de forma en miniatura para facilitar el uso y la instalación
► Temperatura de funcionamiento de la carcasa: -10~50°C
Índices técnicos
| Tipo de extensor |
Señal DVI a través de cable de fibra óptica |
| Señales de entrada |
DVI |
| Conector |
DVI-D |
| Soporte de señal |
Estándar de formato DVI 1.0 y compatible con HDCP |
| Soporte de vídeo |
Hasta 720P/960P/1080p@60Hz, 4K*2K@30Hz |
| Soporte de audio |
Dolby TrueHD, Dolby Digital Plus, DTS, DTS-ES 6.1, DTSHD, DTS-HD-HRA, DTS-HD Master, (PCM-2CH) |
| Submuestreo de croma |
Máx. 3840*2160@60Hz (4:2:0)
Máx. 3840*2160@30Hz (4:4:4, 4:2:2)
|
| EDID |
Transmisión bidireccional (adelante + atrás):
Admite EDID dinámico, Plug & Play, no es necesario aprender
Transmisión unidireccional (adelante):
Admite el aprendizaje de EDID manualmente
|
| RS232 |
Terminal de 3 pines, velocidad en baudios ≤ 38400 |
| Conector de fibra |
SFP/LC |
| Ancho de banda |
10,2 Gbps |
| Distancia de transmisión |
300 m (sobre fibra OM3) |
| Hasta 80 km (sobre fibra monomodo) |
| Temperatura de funcionamiento |
-10 ~ + 50°C |
| Temperatura de almacenamiento |
-20 ~ + 80°C |
| Humedad |
5% a 90% RH (sin condensación) |
| MTBF |
100.000 horas |
| Dimensiones (AnxPrxAl) |
2,87 x 1,73 x 0,69 pulgadas (73x44x17 mm) |
| Peso |
60 g / 0,13 lb |
| Fuente de alimentación |
5V CC (USB-C) |
| Disipación de potencia |
<5W |
| Aprobaciones de seguridad |
CE, FCC, Rohs |
Aplicación
Información para pedidos
| Model |
Descripción |
| LNK-MDR4K-MM |
Mini Extensor de fibra DVI: señal DVI de 1 canal (4K*2K) + RS232 hacia atrás, fibra multimodo OM3, 300 metros, LC, incluye 1 transmisor y 1 receptor, entrada de alimentación de 5 V CC |
| LNK- MDR4K-S20 |
Mini Extensor de fibra DVI: señal DVI de 1 canal (4K*2K) + RS232 hacia atrás, fibra monomodo, 20 km, LC, incluye 1 transmisor y 1 receptor, entrada de alimentación de 5 V CC |
| LNK- MDR4K-S40 |
Mini Extensor de fibra DVI: señal DVI de 1 canal (4K*2K) + RS232 hacia atrás, fibra monomodo, 40 km, LC, incluye 1 transmisor y 1 receptor, entrada de alimentación de 5 V CC |
| LNK- MDR4K-S80 |
Mini Extensor de fibra DVI: señal DVI de 1 canal (4K*2K) + RS232 hacia atrás, fibra monomodo, 80 km, LC, incluye 1 transmisor y 1 receptor, entrada de alimentación de 5 V CC |
