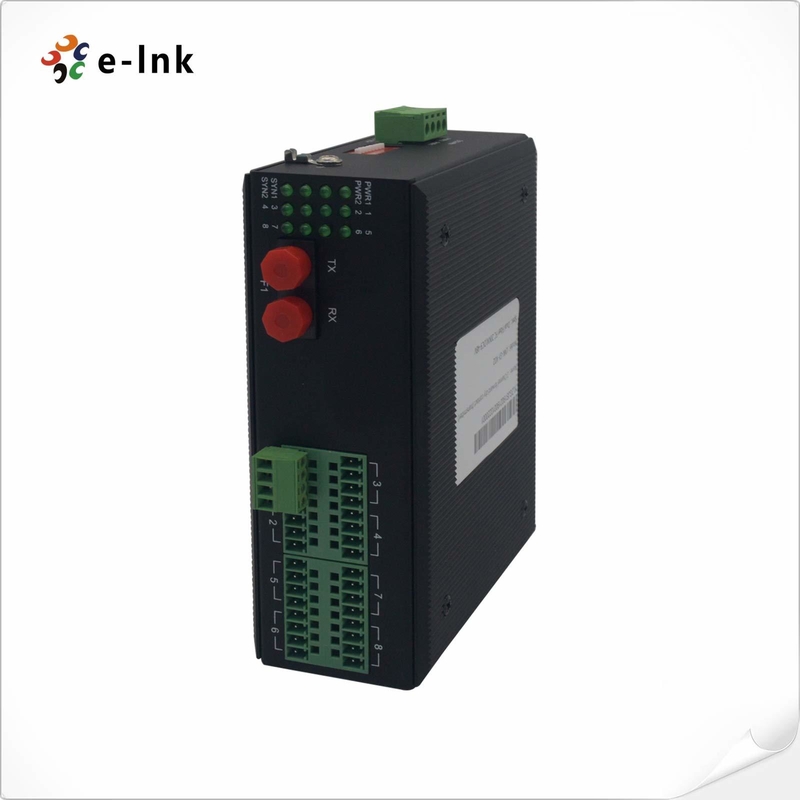

Transformador de bus CAN de fibra óptica a bus industrial 1-2Ch

Fibra Óptica

Fibra multimodo:50/125um, 62.5/125um

Distancia máxima de transmisión

, Km

Longitud de onda

850/1310nm

Potencia de transmisión

Multimodo 850nm: -18dBm

Multimodo 1310nm: -25dBm

Sensibilidad del receptor

-40dBm~-28dBm

Tipo de fibra

FC/SC/ST (FC por defecto)

Fibra monomodo: 9/125um

Distancia de transmisión

, 0~120Km

Longitud de onda

1310/1550nm

Potencia de transmisión

≥-9dBm

Sensibilidad del receptor

-40dBm~-28dBm

Tipo de fibra

FC/SC/ST (FC por defecto)

Fuente de alimentaciónnterfaz de bus CAN

Protocolo

Cumple con los estándares internacionales CAN1.0, CAN2.0

Número de puertos

1 (LNK-FCAN01) o 2 (LNK-FCAN02)

Velocidad0~1000Kbps

Interfaz física

Terminal industrial

Señales CAN

Fuente de alimentaciónAN_H, CAN_L, GND

Fuente de alimentaciónEntrada de alimentación

CA

7V~50C; CC9-

55VConsumo de energía≤2W

Terminal de acceso

Terminal enchufable de paso de 4 pines de 5,08 mmEntorno de trabajo

Temperatura de trabajo

-

4

0°C ~

°CCarril DIN de 35 mm, montaje en pared5%~95 % (sin condensación)MTBF>

0°C ~ 85

°CCarril DIN de 35 mm, montaje en pared5%~95 % (sin condensación)MTBF>

100.000 horas

Mecánico:

Dimensión (A

xPxA)133mm×120mm×50mm

Carcasa

IP40 protección,

Aluminio

carcasa

InstalaciónCarril DIN de 35 mm, montaje en paredPeso0.75KG Descripción general

Los convertidores CAN a fibra soportan todas las velocidades de transmisión (tasas de transmisión): 0-1Mbps. El convertidor de fibra óptica CAN puede convertir la señal del bus CAN en una señal óptica y transmitirla en la fibra óptica, lo que tiene el efecto de extender la distancia de comunicación del bus CAN. Al mismo tiempo, el uso de la comunicación por fibra óptica resuelve los problemas de interferencia electromagnética, interferencia de bucle de tierra y daños por rayos.

Aplicación

Información de pedidos

Modelo
