Detalles del producto
Lugar de origen: China.
Nombre de la marca: E-link
Certificación: ISO9001 / CE / RoHS / FCC
Número de modelo: E-link SFP-BIDI
Condiciones de pago y envío
Cantidad de orden mínima: 1Pair
Precio: Negotiate
Detalles de empaquetado: Accesorios de fibra óptica Embalaje de cartón estándar
Tiempo de entrega: Entre 1 y 3 días hábiles
Condiciones de pago: L/C, T/T, Western Union, MoneyGram, PayPal y otras formas de pago.
Capacidad de la fuente: 1000000pcs/mes
Tasa de datos: |
Gigabit Ethernet1.25G |
Corriente diagonal: |
de 0 a 100 mA |
Temperatura de trabajo: |
Entre 0 y +70 |
Radius de curvatura: |
≥40mm |
Poder de TX: |
-5 a 0 dBm |
poder del rx: |
-23 a -3 dBm |
Tasa de datos: |
Gigabit Ethernet1.25G |
Corriente diagonal: |
de 0 a 100 mA |
Temperatura de trabajo: |
Entre 0 y +70 |
Radius de curvatura: |
≥40mm |
Poder de TX: |
-5 a 0 dBm |
poder del rx: |
-23 a -3 dBm |

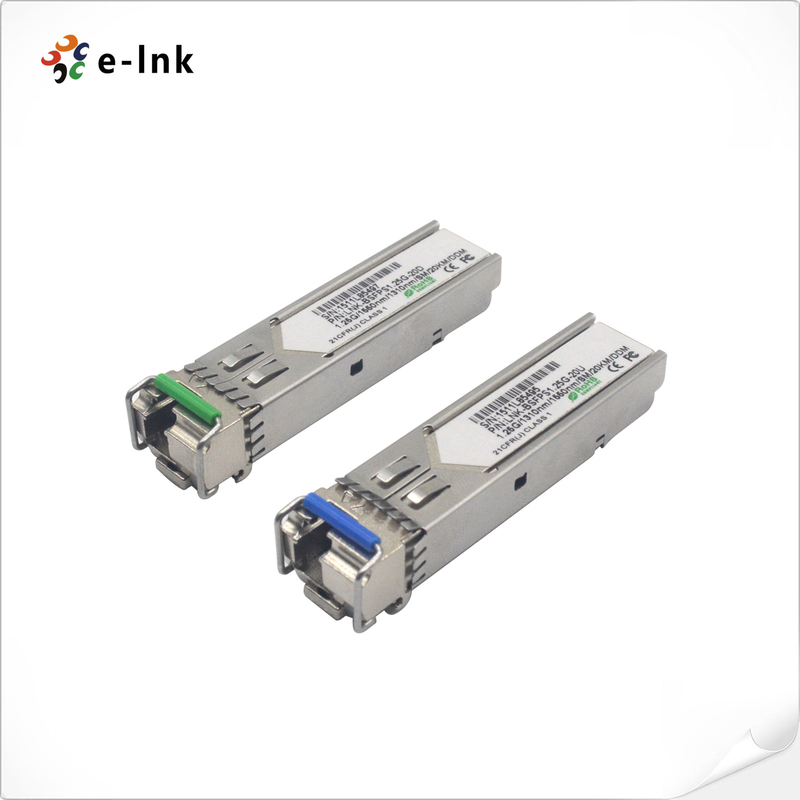

1.25Gbps Transceptor bidireccional SFP, 20km alcance 1310nm TX / 1490nm RX
Accesorios de fibra ópticaVentajas:
Los transceptores SFP-BIDI son módulos rentables de alto rendimiento que admiten doble velocidad de datos
de 1,25 Gbps/1,0625 Gbps y una distancia de transmisión de 20 km con SMF.
El transceptor consta de tres secciones: un transmisor láser DFB, un fotodiodo PIN integrado
con un preamplificador de transimpedencia (TIA) y una unidad de control MCU. Todos los módulos satisfacen las condiciones del láser de clase I
los requisitos de seguridad.
Los transceptores son compatibles con el Acuerdo de múltiples fuentes SFP (MSA) y SFF-8472.
Información, por favor, consulte el MSA del SFP
Diagrama de bloque de módulo
Aplicación
Parámetros técnicos
| Parámetro | El símbolo | - ¿ Qué? | Típico | - ¿ Qué es? | Unidad | Las notas | ||
| Transmisor | ||||||||
| longitud de onda central | El | 1290 | 1310 | 1330 | nm | |||
| Ancho espectral (-20 dB) | ∆λ | 1 | nm | |||||
| Proporción de supresión del modo lateral | El SMSR | 30 | Db | |||||
| Potencia de salida media | - ¿Qué es eso? | - 5 años | 0 | Dbm | 1 | |||
| Proporción de extinción | Urgencias | 9 | Db | |||||
| Tiempo de elevación/caída óptica (20%~80%) | tr y- ¿Qué quieres decir?f | 0.26 | n y | |||||
| Diferencial de oscilación de entrada de datos | V.En el | 400 | 1800 | MV | 2 | |||
| Impedancia diferencial de entrada | Z.En el | 90 | 100 | 110 | Oh | |||
| Deshabilitar el TX | Desactivar | 2.0 | Vcc | V. | ||||
| Habilitar | 0 | 0.8 | V. | |||||
| Falla de TX | La culpa | 2.0 | Vcc | V. | ||||
| Es normal. | 0 | 0.8 | V. | |||||
| Receptor | ||||||||
| longitud de onda central | El | 1470 | 1490 | 1510 | nm | |||
| Sensibilidad del receptor | - 23 años. | Dbm | 3 | |||||
| Sobrecarga del receptor | - ¿ Qué pasa? | Dbm | 3 | |||||
| Los préstamos de capital de riesgo | LosD | - 24 años. | Dbm | |||||
| Las pérdidas | LosA. No | - 35 años. | Dbm | |||||
| Histeresis de la pérdida | 1 | 4 | Db | |||||
| Diferencial de oscilación de salida de datos | El voto | 400 | 1800 | MV | 4 | |||
| Los | En alto. | 2.0 | Vcc | V. | ||||
| Bajo | 0.8 | V. | ||||||
Tiempo y electricidad
| Parámetro | El símbolo | - ¿ Qué? | Típico | - ¿ Qué es? | Unidad |
| Tx desactivar tiempo negativo | En el | 1 | ms | ||
| Tx Desactiva el tiempo de afirmación | T_off | 10 | μs | ||
| Tiempo de inicialización, incluido el restablecimiento de la falla de Tx | T_init | 300 | ms | ||
| Tiempo de afirmación de fallas Tx | T_defectos | 100 | μs | ||
| Tx deshabilitado para restablecer | T_reset | 10 | μs | ||
| Tiempo de afirmación de LOS | T_pérdida_en | 100 | μs | ||
| Tiempo de eliminación de pérdidas | T_pérdida_de | 100 | μs | ||
| Tasa de reloj de identificación en serie | el reloj f_serial_clock | 400 | KHz | ||
| MOD_DEF (0:2) - Alto | V.H. | 2 | Vcc | V. | |
| MOD_DEF (0:2) - Bajo | V.- ¿ Qué? | 0.8 | V. |
Especificación de diagnóstico
| Parámetro | Rango de acción | Unidad | Precisión | Calibración |
| Temperatura | Entre 0 y +70 | °C | ± 3°C | En el caso de las empresas de servicios de la Unión Europea |
| -40 a +85 | ||||
| Válvula de tensión | 3.0 a 3.6 | V. | ± 3% | En el caso de las empresas de servicios de la Unión Europea |
| Corriente de sesgo | Entre 0 y 100 | - ¿Qué es? | ± 10% | En el caso de las empresas de servicios de la Unión Europea |
| TX Potencia | - 5 a 0 | Dbm | ± 3 dB | En el caso de las empresas de servicios de la Unión Europea |
| Potencia RX | -23 a -3 | Dbm | ± 3 dB | En el caso de las empresas de servicios de la Unión Europea |
