Detalles del producto
Lugar de origen: China.
Nombre de la marca: E-link
Certificación: ISO9001, CE, ROHS, FCC
Número de modelo: LNK-MHD-1V
Condiciones de pago y envío
Cantidad de orden mínima: 1Pair
Precio: negotiate
Detalles de empaquetado: Paquete estándar
Tiempo de entrega: Entre 5 y 10 días hábiles
Condiciones de pago: T/T, Western Union, MoneyGram, PayPal y otros servicios
Capacidad de la fuente: 1000 parejas por mes
Modo de acceso: |
10/100/1000Mbps Gigabit Ethernet |
Waveband: |
850nm/1310nm/1550nm |
Fuente eléctrica: |
DC 5~15V |
Las dimensiones: |
78x27x18mm |
Temperatura de trabajo: |
0~45ºC |
Puerto óptico: |
SFP - el 100/1000M adaptante |
Modo de acceso: |
10/100/1000Mbps Gigabit Ethernet |
Waveband: |
850nm/1310nm/1550nm |
Fuente eléctrica: |
DC 5~15V |
Las dimensiones: |
78x27x18mm |
Temperatura de trabajo: |
0~45ºC |
Puerto óptico: |
SFP - el 100/1000M adaptante |
Modelo:LNK-MHD-1V
Resumen general

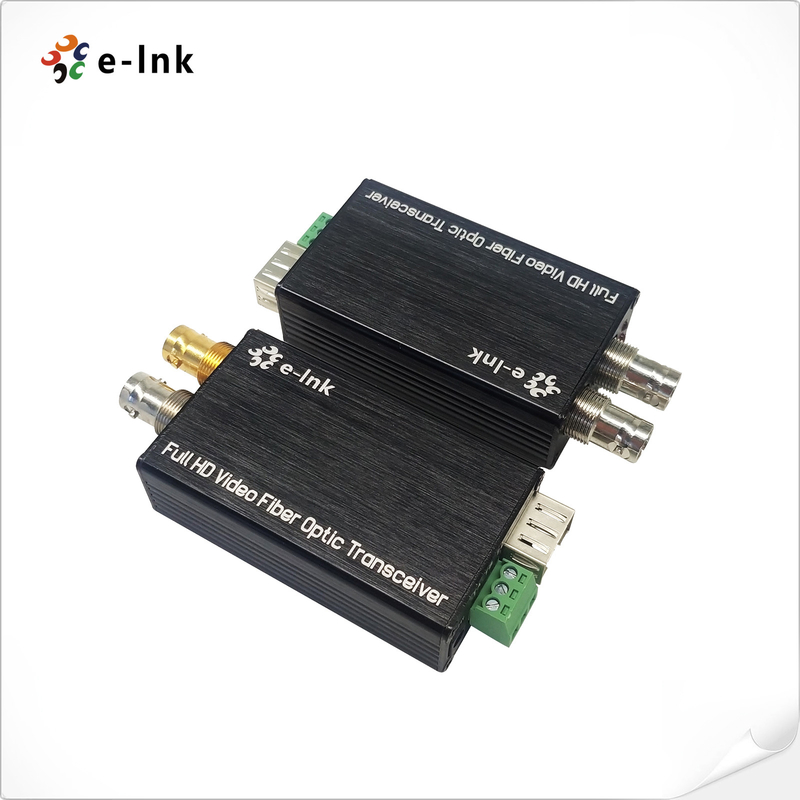

El convertidor de fibra mini HD-SDI de la serie LNK-MHD-1V admite la transmisión de video HD-SDI de 1 canal
(con audio integrado) y señales Tally o RS485 inversa a través de cable de fibra óptica, al tiempo que permite la monitorización local
mediante una salida de bucle HD-SDI.
El sistema de convertidores de vídeo HD-SDI de E-link consiste en un transmisor y unel receptordiseñado para
transmitir señales HD-SDI de manera eficiente a largas distancias mediante tecnología de fibra óptica.
Características
Cada canal incluye audio de 8 canales integrado.
- Equalización automática del cable, utilizada para todas las velocidades inferiores a 1,5 Gb/s (Belden 1694A);
¢ Recloqueo automático 270Mbit/s - 1,48Gbit/s
Compatibilidad directa con los sistemas de cámaras HD-SDI
Capacidad de transmisión de larga distancia de hasta 80 km
- Manejar todos los patrones patológicos, transmisión de nivel de transmisión totalmente digital sin compresión;
- Indicación del estado del LED para controlar las condiciones de trabajo;
- Rango dinámico súper óptico y libre de ajuste.
Las longitudes de onda CWDM de 1470~1610 nm son opcionales;
Indices técnicos
|
Interfaz de fibra óptica |
|
|
Interfaz de fibra |
LC de tipo simple |
|
Distancia de transmisión |
550m-20Km |
|
longitud de onda |
1310nm/1550nm |
|
El video |
|
|
Interfaz de vídeo |
El BNC |
|
Impedancia de entrada/salida de vídeo |
75Ω |
|
Válvula de entrada/salida de vídeo |
El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero. |
|
Tasa de bits de vídeo |
La velocidad máxima es de 1,48 Gb/s |
|
Ganancia diferencial (10%~90% APL) |
< 1% |
|
Soporte para el formato SDI |
625/25 PAL |
|
525/29.97 NTSC, 525/23.98 NTSC, 525/23.98 NTSC, 525/29.97 NTSC, 525/23.98 NTSC, 525/23.98 NTSC, 525/29.97 NTSC, 525/23.98 NTSC, 525/23.98 NTSC, 525/29.97 NTSC, 525/23.98 NTSC, 525/23.98 NTSC, 525/23.98 NTSC, 525/23.98 NTSC, 525/23.98 NTSC, 525/23.98 NTSC, 525/23.98 El uso de las herramientas de las herramientas de las herramientas de las herramientas de las herramientas |
|
|
720p50, 720p59. ¿Qué quieres decir?94 |
|
|
1080i 23/24/30/50/59. ¿Qué quieres decir?94 |
|
|
Estándar SDI de vídeo |
Se aplican las siguientes condiciones: |
|
1.485Gbps (HD-SDI) |
|
|
Datos obtenidos |
|
|
Interfaz física |
Terminal de tornillo estándar para el sector industrial |
|
Tipo de datos |
Tally o RS485 inverso |
|
Apoyo a la frecuencia/tasa |
Max. 115200bps para el RS422 Máximo 57600bps para RS485 |
|
El BER |
< 10 ̊9 |
|
Eléctrico |
|
|
Adaptador de alimentación |
Dirección continua 5 ~ 25V |
|
Consumo de energía |
< 5W |
|
Indicador LED |
|
|
El SDI |
Video del SDI |
|
P/T |
Fuente de alimentación |
|
Mecánica |
|
|
Las dimensiones (LxWxH) |
de una anchura superior a 80 mm |
|
Peso |
1 kg por par |
|
Cubierta |
Cuadro de aluminio |
|
Opciones de montaje |
Escritorio |
|
Medio ambiente |
|
|
Temperatura de trabajo |
-20°C ≈ +70°C |
|
Temperatura de almacenamiento |
-40°C ≈ +80°C |
|
Humedad de trabajo |
0~95% |
|
El número de unidades |
≥100000 horas |
Aplicación
Información sobre los pedidos
|
Modelo |
Descripción |
|
El LNK-MHD-1V1T-MM |
Convertidor de HD-SDI a fibra de tipo mini con Tally y loop out, MMF, LC Fiber Connector 500 metros, incluido el transmisor y el receptor, utilizado por parejas |
|
El LNK-MHD-1V1D-MM |
Convertidor HD-SDI a fibra de tipo mini con RS485 inverso y salida de bucle, conector de fibra MMF, LC 500 metros, incluido el transmisor y el receptor, utilizado en pareja |
|
El LNK-MHD-1V1T-20 |
Convertidor de HD-SDI a fibra de tipo mini con contabilidad y salida de bucle, SMF, conector de fibra LC de 20 km, incluido el transmisor y el receptor, utilizado en pareja |
|
El LNK-MHD-1V1D-20 |
Convertidor de HD-SDI a fibra de tipo mini con RS485 inverso y salida de bucle, SMF, conector de fibra LC 20KM, incluido el transmisor y el receptor, utilizado en pareja |
|
El LNK-MHD-1V1T-40 |
Convertidor de HD-SDI a fibra de tipo mini con Tally y loop out, SMF, conector de fibra LC 40KM, incluido el transmisor y el receptor, utilizado en pareja |
|
El LNK-MHD-1V1D-40 |
Convertidor de HD-SDI a fibra de tipo mini con RS485 inverso y salida de bucle, SMF, conector de fibra LC 40KM, incluido el transmisor y el receptor, utilizado por parejas |
