Detalles del producto
Lugar de origen: China.
Nombre de la marca: E-link
Certificación: CE,FCC,RoHs
Número de modelo: LNK-3GSDI-4V1D4T
Condiciones de pago y envío
Cantidad de orden mínima: 1
Precio: negotiate
Detalles de empaquetado: Paquete estándar de la exportación del convertidor de la fibra del SDI
Tiempo de entrega: Entre 3 y 6 días hábiles
Condiciones de pago: T/T, L/C, D/A, D/P, Western Union
Capacidad de la fuente: 5000 parejas por mes
Conector de fibra: |
FC/UPC (SC, LC, ST opcionales) |
Pérdida de reflejo:: |
>15db |
El equilibrio:: |
0-150m @3Gb/s |
El conector:: |
BNC |
Distancia de transmisión:: |
20 km (Otra distancia opcional) |
Temperatura de funcionamiento:: |
-10℃~+55℃ |
Potencia de entrada:: |
1A@12VDC |
Conector de fibra: |
FC/UPC (SC, LC, ST opcionales) |
Pérdida de reflejo:: |
>15db |
El equilibrio:: |
0-150m @3Gb/s |
El conector:: |
BNC |
Distancia de transmisión:: |
20 km (Otra distancia opcional) |
Temperatura de funcionamiento:: |
-10℃~+55℃ |
Potencia de entrada:: |
1A@12VDC |
4 canales 3G-SDIConvertidor de fibra - ¿ Qué?el RS485 & Cuentas
4 canales 3G-SDIConvertidor de fibraVentajas
Transmisión de vídeo 3G/HD-SDI de 4 canales por fibra óptica
- Equalización automática del cable para garantizar la integridad de la señal
¢ Recloqueo automático 270Mbit/s - 1,48Gbit/s-3Gbit/s
Directamente compatible con sistemas de cámaras 3G/HD-SDI y soporte de salida 4Ch Loop
La transmisión larga hasta 20 km (12,5 millas) (Otra distancia opcional)
Apoya el recuento 4Ch
¢ Transmisión de nivel de transmisión digital sin compresión completa;
Apoya 1Ch hacia atrás RS485 y 4Ch Tally;
️ Rango de temperatura de trabajo (-10°C~+55°C)
Resumen general

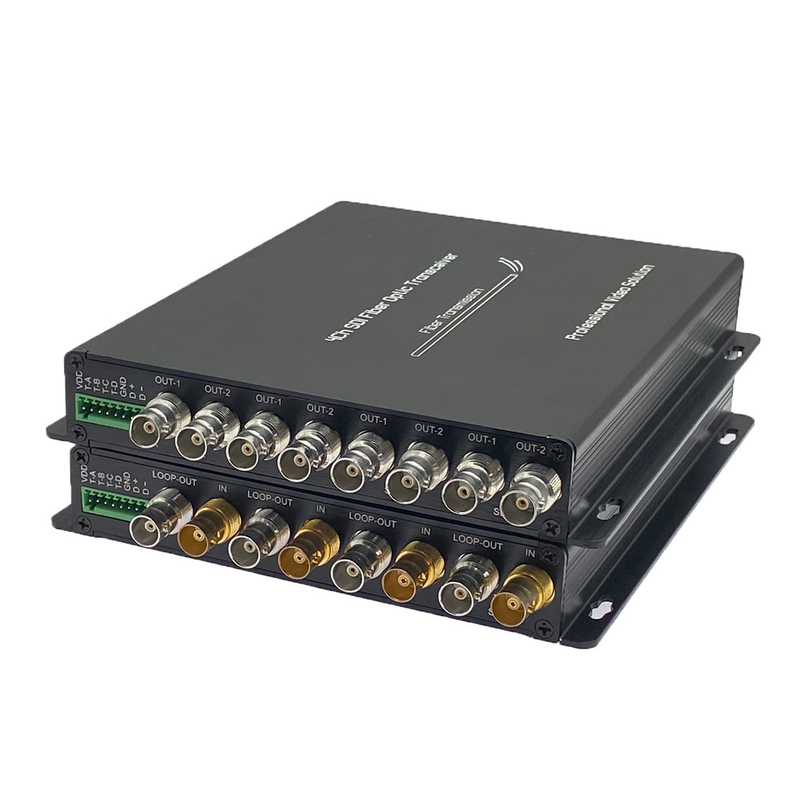

La serie LNK-3GSDI-4V1DT admite señales de video de alta definición estándar HD/3G-SDI de 4 canales y
RS485 y Tally señal transmitida a través de un solo cable de fibra óptica.
Los convertidores incluyen un transmisor y un receptor para la señal 1080P 3G-SDI.
Los convertidores pueden transmitir 4-Ch 3G-SDI señal de vídeo a través de una sola fibra óptica y que apoyan Loop
La calidad de vídeo es de nivel de transmisión no comprimido.
ampliamente utilizado en el campo de la difusión.
Aplicación
Indices técnicos
| Ingreso SDI | SMPTE 424M, SMPTE 292M, SMPTE 259M, DVB-ASI, DVB-SSI y Telecom/Datacom |
| 270Mbit/s - 1,48Gbit/s 3Gbit/s | |
| Número de entrada: 4 | |
| Pérdida de reflexión: > 15DB | |
| Equilibrio: 0-150m @3Gb/s | |
| Conector: BNC | |
| Optica | Canal: 1 |
| Tipo: de un solo modo | |
| Distancia de transmisión: 20 km (Otra distancia opcional) | |
| Pérdida de reflexión: > 15 dB | |
| Disminución: < 0,2 IU | |
| Conector: FC/UPC (SC, LC, ST opcional) | |
| Salida del SDI | Número de salida:4 |
| Nivel de señal: 800 mV nominal | |
| Tiempo de elevación/caída: indicación de 200ps | |
| Se aplicará el método siguiente: | |
| Pérdida de reflejo: > 15 dB | |
| Disminución: < 0,2 IU | |
| Conector: 75Ω BNC | |
| Datos obtenidos | 1Ch RS-485 (full/half duplex) y soporte para NRZ, RZI y Manchester |
| Máximo 57600bps para RS485 | |
| Conector: terminal de tornillo estándar para la industria | |
| 4C Total: A, B, C, D | |
| Indicación de potencia y medio ambiente | Temperatura de funcionamiento: -10°C+55°C |
| La potencia de entrada: 1A@12VDC | |
| EMI/RFI: cumple con la norma EMC de la UE, clase A, parte 15 de la FCC | |
| Tiempo medio sin problemas: >100000 horas | |
| Soporte para el formato de video SDI |
625/25PAL; 525/29.97NTSC; 525/23.98NTSC; 720p50; 720p59.94; 1080P23.98/24/30/50/60; 1080i 23/24/30/50/59.94; |
Información sobre los pedidos
| Los datos de las pruebas de detección se deben incluir en la lista de pruebas de detección. | 4-Ch HD-SDI Video con salida de bucle + 1Ch hacia atrás RS485 + 4Ch Tally, SM 20km, FC, incluyendo 1 transmisor y 1 receptor, utilizado por parejas |
| El LNK-3GSDI-4V1D4T | 4-Ch 3G-SDI Video con salida en bucle + RS485 hacia atrás + 4Ch Tally, SM 20km, FC, incluido 1 transmisor y 1 receptor, utilizado por parejas |
