Detalles del producto
Place of Origin: China
Nombre de la marca: E-link
Certificación: CE, RoHS, FCC
Model Number: LNK-DP3C30-2
Condiciones de pago y envío
Minimum Order Quantity: 1PCS
Precio: negotiable
Packaging Details: Passive Copper Cable Standard Export Package
Delivery Time: 3~5 working days
Payment Terms: Paypal, TT, Western Union, MoneyGram, Alipay
Supply Ability: 5000 pcs per month
Nombre del producto: |
Cable de cobre pasivo 40G QSFP |
Tarifa de datos: |
Hasta 40G |
Tipo de conector: |
Cobre pasivo |
Indicador de alambre: |
El número de unidades de producción |
Longitud de cable: |
2 metros |
Chaqueta del cable: |
El PVC |
suministro de energía: |
+3.3V |
Temperatura de funcionamiento: |
0-70℃ |
Nombre del producto: |
Cable de cobre pasivo 40G QSFP |
Tarifa de datos: |
Hasta 40G |
Tipo de conector: |
Cobre pasivo |
Indicador de alambre: |
El número de unidades de producción |
Longitud de cable: |
2 metros |
Chaqueta del cable: |
El PVC |
suministro de energía: |
+3.3V |
Temperatura de funcionamiento: |
0-70℃ |

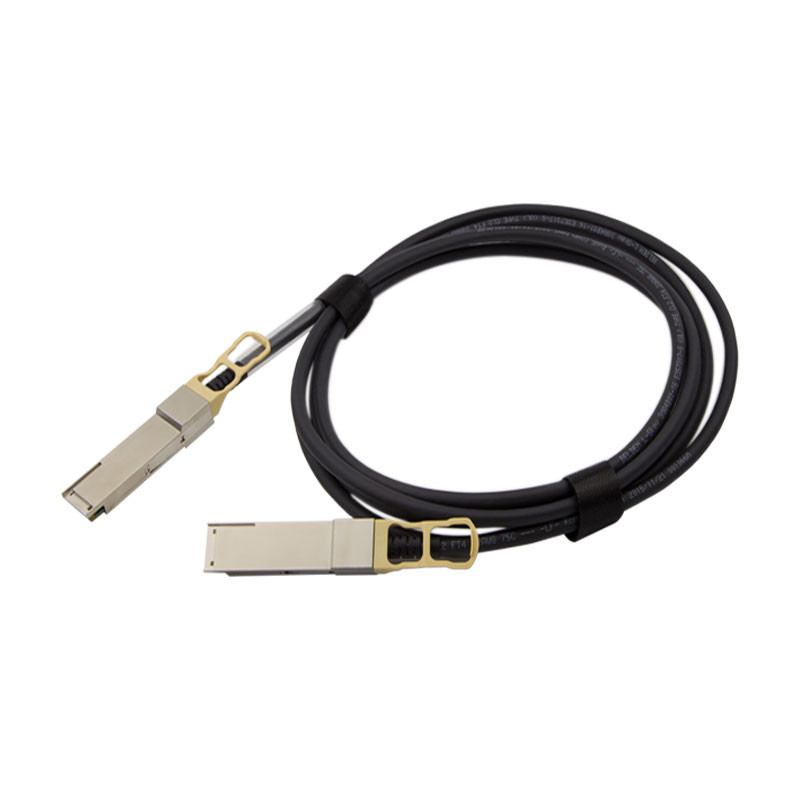

Los conjuntos de cables de cobre LNK-DP3CXX-XXX de alta velocidad 40G QSFP + a 10G SFP + Direct Attach Cable de Elink ofrecen una alternativa económica para aplicaciones 4X de corto alcance.
El componente de conectividad QSFP+ cumple con los parámetros delineados por el Acuerdo Multi-Fuente QSFP en términos de factor de forma, conexiones ópticas / eléctricas y diseño.Ofrece 4 canales seriados que funcionan a 10Gbps cada uno, representando un total agregado de 40Gbps, en una única interfaz conectable, y todo eso 3 veces más denso que las interconexiones SFP +.
Además, están programados usando la firma EEPROM para diferenciar entre cables de cobre y fibra óptica,Mientras que la característica de intercambio en caliente los hace ideales para el despliegue de rack a rack y dentro de rackSin mencionar que su bajo gasto energético mantiene los costos de energía al mínimo.
El cable híbrido es compatible con el factor de forma pequeño SFF-8436 y SFF-8431, lo que permite velocidades de datos de varios gigabits que van desde 1 Gb/s hasta 10 Gb/s por canal,con una velocidad de transmisión de datos total de hasta 40 Gb/s (4 x 10 Gb/s)Puede proporcionar una transmisión de hasta 5 m de longitud (bajo la situación de limitación pasiva). Los conectores utilizados son los QSFP 38-PIN y SFP 20-PIN de alta densidad.
Estos valores representan el umbral de daño del módulo.La tensión superior a cualquiera de las calificaciones máximas absolutas individuales puede causar daños catastróficos inmediatos al módulo, incluso si todos los demás parámetros se encuentran dentro de las condiciones de funcionamiento recomendadas..
Cuadro 1 Calificaciones máximas absolutas
| Parámetro | El símbolo | - ¿ Qué? | - ¿ Qué es? | Unidad |
| Válvula máxima de alimentación | Vcc | 0 | 3.6 | V. |
| Temperatura de almacenamiento | T | -40 años. | 85 | °C |
| Humedad relativa | RH | 5 | 95 | % |
Cuadro 2 Condiciones de funcionamiento recomendadas
| Parámetro | El símbolo | - ¿ Qué? | Típico | - ¿ Qué es? | Unidad |
| Temperatura del estuche de operación | Tc estándar | 0 | 25 | 70 | °C |
| Temperatura de almacenamiento | T | 0 | 70 | °C | |
| Humedad relativa | RH | 5 | 95 | % | |
| Tasa de datos | 10/40 | Gbit/s |
La mesa.3 Características del producto
| Tipo de ensayo | Punto de ensayo | Objetivo | Referencia | |
| Impedencia diferencial | 100+/-10 ohm (tiempo de elevación de 50 ps (20% a 80%) | Se trata de la IEEE Std.802.3ba | ||
| Características eléctricas | Modo diferencial RL |
Frecuencia (GHz) 0.1-1.0 1.0-4. ¿Qué quieres decir?1 |
SDD11 y SDD22 (máximo) -10 años -12-2*sqrt ((f)) |
Por el cuadro 10 de 1B El cable MOL.v 0.68 |
| Diferencial IL |
Frecuencia 100 MHz 200 MHz 625 MHz 1250 MHz 1875 MHz 2500 MHz |
SDD21 ((min) -8 años -8 años - Es el 8.5 - 12 años.1 - 14 años.7 - 17 años. |
Referencia a la tabla 43 de las especificaciones de arquitectura de banda ancha, V2 | |
| El siguiente | ≥ 26 dB @ 10 MHz a 5,0 GHz | / | ||
| Esquivado intrapar | El tiempo de elevación de 35 ps | (20% - 80%) | ||
| Esquivado intrapar | El tiempo de elevación de 35 ps | (entre el 20% y el 80%) | ||
|
Características del medio ambiente
|
Temperatura de funcionamiento | -40 °C a 85 °C | Rango de temperatura de funcionamiento del cable | |
| Choque térmico | No hay evidencia de daño físico. | Prueba EIA-364-32 | ||
| Temperatura y humedad cíclicas | No hay evidencia de daño físico. | EIA-364-31 Método III,condición de ensayo A | ||
| Espray de sal | 48 horas de rociado de sal después de la cáscara área corrosiva inferior al 5% | EIA-364-26 (en inglés) | ||
| Vida útil a temperatura | El rendimiento cumple el requisito de la especificación | EIA-364-17, método A, condición de ensayo 3 a 105°±2°C | ||
|
Características mecánicas
|
Vibraciones mecánicas | El rendimiento cumple el requisito de la especificación | EIA-364-28E.11 TC-VII, Condición de ensayo D 15 minutos en el eje X, Y y Z. | |
| El cable Flex | El rendimiento cumple el requisito de la especificación | Se aplicará el método de evaluación de la calidad. | ||
| Choque mecánico | El rendimiento cumple el requisito de la especificación | EIA-364-27B, TG-G. 3 veces en 6 direcciones, 100 g, 6 ms | ||
| Inserción del enchufe del cable | 40N máximo. | Por el QSFP MSA Rev. 1.0 | ||
| Extracción del enchufe del cable | 30N máximo. | Por el QSFP MSA Rev. 1.0. | ||
| Fuerza de retención del pestillo | 50N Min. No hay evidencia de daño físico | EIA-364-13 (en inglés) | ||
| Durabilidad | No hay evidencia de daño físico. | EIA-364-09; realizar ciclos de enchufe y descarga | ||
Proporcionamos soporte técnico y servicio para accesorios de fibra óptica para garantizar que nuestros clientes puedan sacar el máximo provecho de su producto.Nuestro equipo de expertos está disponible para responder cualquier pregunta que pueda tener sobre el producto y asesorar sobre las mejores prácticas para la instalación y el uso.
Proporcionamos una variedad de servicios incluyendo asistencia para la solución de problemas, instalación del producto y soporte técnico.Recomendar las mejores prácticas, y ofrecer asesoramiento sobre la forma más eficiente de utilizar el producto.
También ofrecemos una variedad de servicios de mantenimiento, incluyendo inspecciones y limpiezas periódicas, así como mejoras y reparaciones.Nuestro equipo está disponible para proporcionar asistencia y asesoramiento para cualquier problema que pueda tener con su producto.
Estamos comprometidos a proporcionar soporte técnico y servicio de calidad para nuestros accesorios de fibra óptica.Nuestro equipo está disponible para responder cualquier pregunta que pueda tener y proporcionar asistencia con la instalación, solución de problemas, mantenimiento y reparaciones.
Los accesorios de fibra óptica se empaquetan y envían con mucho cuidado y atención a los detalles.Utilizamos materiales de embalaje de alta calidad diseñados para proteger los productos durante el transporte.
Utilizamos una variedad de métodos de envío, dependiendo del tamaño y peso del pedido.También ofrecemos opciones de envío acelerado para pedidos urgentesTodos los pedidos están asegurados y rastreados para asegurar que lleguen seguros y a tiempo.
Entendemos que el embalaje y el envío son importantes para una experiencia exitosa de compra en línea.
| Número de la parte | Tasa de datos | Duración | Medidor de alambre | Tipo de conector | Rango de temperatura | Capa de cable |
| El LNK-DP3C30-1 | Hasta 40 G | 1m | El número de unidades de producción | Cobre pasivo | 0 a 70 °C | El PVC |
| El LNK-DP3C30-2 | Hasta 40 G | 2 metros | El número de unidades de producción | Cobre pasivo | 0 a 70 °C | El PVC |
| El LNK-DP3C30-3 | Hasta 40 G | 3 metros | El número de unidades de producción | Cobre pasivo | 0 a 70 °C | El PVC |
