Detalles del producto
Lugar de origen: China
Nombre de la marca: E-link
Certificación: CE
Número de modelo: LN K-MIDI
Condiciones de pago y envío
Cantidad de orden mínima: 1pcs
Precio: negotiable
Detalles de empaquetado: El serial de varios canales industrial RS-232/422/485 al estándar de los convertidores de la fibra e
Tiempo de entrega: 7-10 días laborables
Condiciones de pago: L/C, T/T, Western Union, MoneyGram, Paypal
Capacidad de la fuente: 1000000PCS/Month
temporeros del almacenamiento: |
-40°C a 85°C |
Dimensiones (LxAnxAl): |
172mm*167mm*45m m (LxWxH) |
Peso: |
4KG |
Temperatura de funcionamiento: |
-10°C a +75°C |
temporeros del almacenamiento: |
-40°C a 85°C |
Dimensiones (LxAnxAl): |
172mm*167mm*45m m (LxWxH) |
Peso: |
4KG |
Temperatura de funcionamiento: |
-10°C a +75°C |

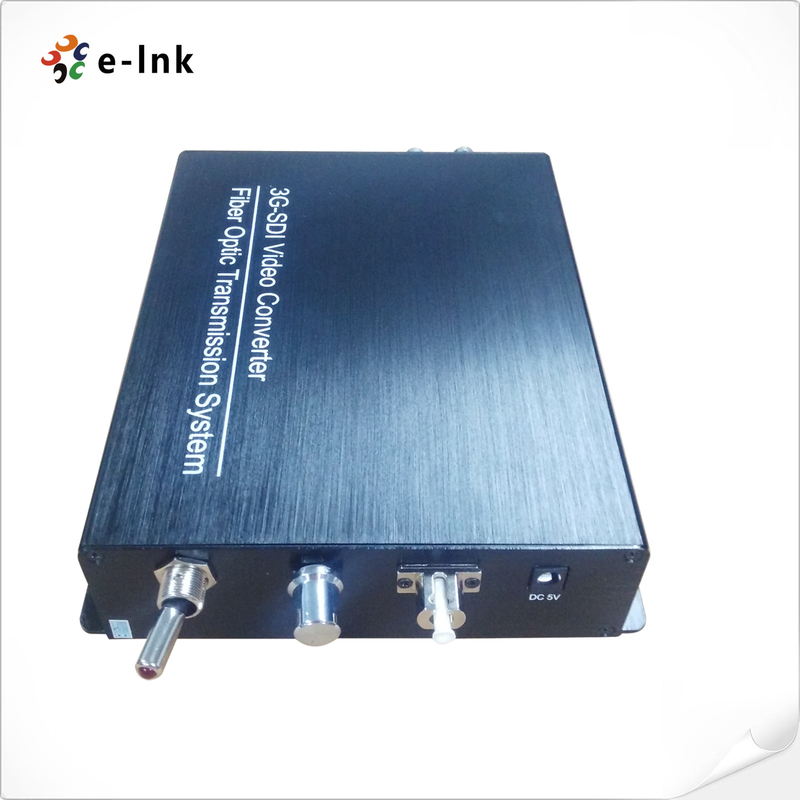

Ethernet audio Tally Intercom del suplemento RS232 RS422 RS485 de la fibra de 3G SD SDI
3G/HD/SD-SDI, RS422, audio, Ethernet, cuenta, intercomunicador y vídeo de la vuelta sobre el multiplexor de la fibra
Ventajas:
►Tarifas de datos de las ayudas SMPTE 3G, de HD y de SD-SDI
►Maneje todos los modelos patológicos
►Igualación automática del cable para asegurar integridad de señal
►Con vídeo del telecontrol y de la cuenta y del audio (intercomunicador) y de la vuelta
►10/100 Ethernet
►Igualación automática del cable para asegurar integridad de señal
►270Mbit/s que cierra con llave automático - 1.48Gbit/s - 3Gbit/s
►Tipo de la señal de la ayuda: 270Mbit/s a 3Gbit/s según los estándares de SMPTE los 424M, de SMPTE los 292M y de SMPTE los 259M, DVB-ASI
►Directamente compatible con protocolos de los sistemas de la cámara 3G/HD/SD-SDI y de los datos RS-232, RS-422, y RS-485 de la ayuda
►el 10+Km en fibra del solo modo o los 300m en fibra multi del modo
►Potencia de entrada del bloque de terminales, intercambio caliente y el tapar caliente
►Industria-grado de temperatura de funcionamiento de -10℃to 75℃, que se aplica al diverso ambiente de trabajo
Índices técnicos
| Especificaciones generales | |
| Temporeros del trabajo | -10°C a +75°C |
| Temporeros del almacenamiento | -40°C a 85°C |
| humedad | 0 ~ el 95% (sin condensación) |
| Energía entrada | DC5V 3A |
| Consumo de energía | 15W |
| Peso neto | 4kg |
| Tamaño del aspecto | 172mm*167mm*45m m (LxWxH) |
| Fibra óptica | |
| Longitud de onda | 1310nm/1550nm/CWDM |
| De potencia de salida | -6~-1dBm |
| Sensibilidad de Rx | <-18dbm> |
| Distancia de transmisión | Fibra el 10+km, milímetro del SM de fibra los 300m |
| Conector óptico | Dal LC /FC/ST/SC/MX/ Lemo/neutrino (opcional) |
| Entrada-salida del SDI | |
| Formato de la señal | SMPTE los 424M, SMPTE los 292M, SMPTE los 259M |
| Tarifa de datos | 270Mbit/s - 1.48Gbit/s - 3Gbit/s |
| Igualación del cable | Cable automático EQ (cable de la guarida 1694A del belio) |
| los 250m @ 270Mbit/s, el 140m @ 1.5Gbit/s, los 80m @ 3Gbit/s | |
| Interfaz del SDI | BNC 75 ohmios |
| Intercomunicador | |
| Adaptador óptico de la cámara | |
| Interfaz | 4pin XLR (varón) /5pin XLR (conector de auriculares)/3.5m m de la hembra |
| Micrófono | Entradas de micrófono con el mudo y apropiarse |
| Auricular | con el volumen hacia arriba o hacia abajo |
| Audio | Nivel de línea de la balanza o del desequilibrio |
| Cuenta | |
| Adaptador óptico de la cámara | |
| Interfaz | cabeza o 3pin mini XLR del aire 4pin |
| Salida | Cierre del contacto seco o +12V mojado |
| En: cortocircuito o +12V | |
| Apagado: abierto o 0V | |
| Teledirigido | |
| Interfaz | Bloque de terminales del estándar industrial |
| Datos | RS422 /RS232/RS485 |
| Ethernet | |
| Puerto | 10/100 base-T, conector RJ-45 |
| Modo del trabajo | Lleno - duplex/semidúplex |
| Tarifa de datos | 10 M BPS y 100 Ethernet de M BPS (autoadaptativa) |
Descripción
La serie de LN K-MIDI permite que usted transmita 3G, HD o SD-SDI según SMPTE 424M-2006, 292 y 259 con la capacidad de transmitir 10/100 Ethernet RS422 de la base-T, audio, Ethernet, la cuenta, el intercomunicador y el vídeo de la vuelta sobre solo modo o fibra multi del modo. Todos los canales de datos están disponibles simultáneamente. El sistema transporta una señal 3G/HD-SDI de la cámara a la estación base y un vídeo de vuelta (3G/HD-SDI), los datos teledirigidos, la cerradura de la GEN, el intercomunicador, la cuenta, el audio y el 10/100M Ethernet también se proporciona. El sistema pone todas las señales necesarias para la producción de la multi-cámara 3G/HD-SDI sobre un SM/MM táctico o cable híbrido de la fibra de SMPTE, asegurando conectividad robusta, sin problemas en cualquier estudio o la producción remota.
