Detalles del producto
Lugar de origen: China
Nombre de la marca: E-link
Certificación: CE
Número de modelo: LNK-3GSDI-4BV
Condiciones de pago y envío
Cantidad de orden mínima: 1pcs
Precio: negotiable
Detalles de empaquetado: El serial de varios canales industrial RS-232/422/485 al estándar de los convertidores de la fibra e
Tiempo de entrega: 7-10 días laborables
Condiciones de pago: L/C, T/T, Western Union, MoneyGram, Paypal
Capacidad de la fuente: 1000000PCS/Month
Interfaz de la fibra: |
LC a una cara |
PWR: |
Fuente de alimentación |
Dimensiones (LxAnxAl): |
19inch 1U (483 x 220 x 44.45m m) |
Peso: |
7KG/pair |
MTBF: |
horas ≥100000 |
Temperatura de funcionamiento: |
-20℃~+70℃ |
Interfaz de la fibra: |
LC a una cara |
PWR: |
Fuente de alimentación |
Dimensiones (LxAnxAl): |
19inch 1U (483 x 220 x 44.45m m) |
Peso: |
7KG/pair |
MTBF: |
horas ≥100000 |
Temperatura de funcionamiento: |
-20℃~+70℃ |

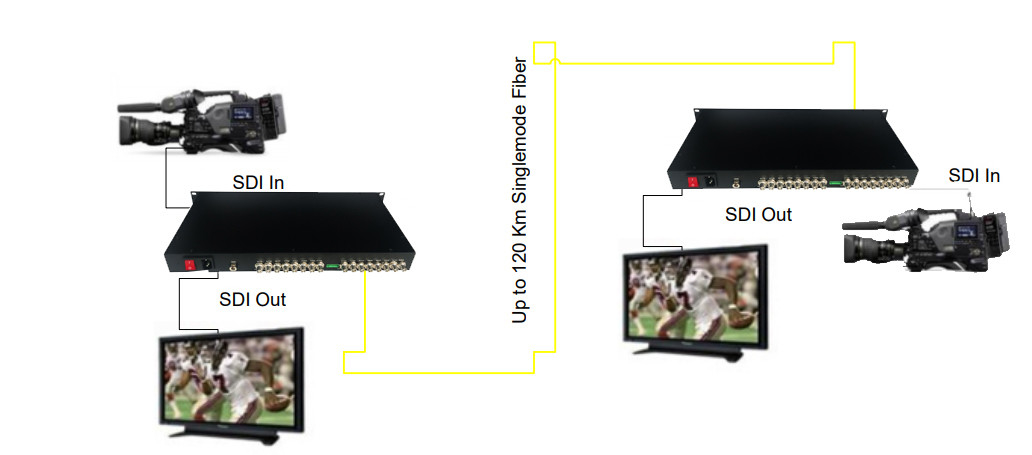

4 canal 3G bidireccional SDI sobre interfaz a una cara del LC del convertidor de la fibra
convertidor bidireccional de la fibra 4-Channel 3G-SDI
Ventajas:
►4 transmisión video bidireccional del canal 3G-SDI sobre fibra óptica
►Igualación automática del cable para asegurar integridad de señal
►270Mbit/s reclocking automático - 1.48Gbit/s - 3Gbit/s
►Directamente compatible con protocolos de los sistemas de la cámara 3G-SDI y de los datos del revés RS-485 de la ayuda
►Capacidad larga de la transmisión por lo menos 10 kilómetros (6.2miles), hasta 120 kilómetros
►Potencia de entrada del bloque de terminales para el uso industrial
►Intercambio caliente de las ayudas y el tapar caliente
►Transmisión llana de la difusión digital completa de la no-compresión;
►rango dinámico óptico y libre estupendos del ajuste antes de uso;
►técnica de la fibra óptica WDM/CWDM/DWDM;
►gama de temperaturas ultra-amplia del nivel de la industria (- 40℃~+85℃), adaptable a los diversos ambientes;
Índices técnicos
| Interfaz óptico de la fibra | |
| Interfaz de la fibra | LC a una cara |
| Distancia de transmisión | los 550m-20Km |
| Longitud de onda | 1310nm/1550nm |
| Vídeo | |
| Interfaz video | BNC |
| Impedancia video de la entrada-salida | 75Ω |
| Voltaje video de la entrada-salida | Típico: 1Vpp, 0.5Vpp mínimo, 1.5Vpp máximo |
| Índice binario video | 3.2Gb/s máximo |
| Aumento diferenciado (el 10%~90% APL) | <1> |
| Ayuda del formato del SDI | 625/25 PAL |
| 525/29.97 NTSC, 525/23.98 NTSC | |
| 720p50, 720p59.94 | |
| 1080i 23/24/30/50/59.94 | |
| 1080P 23.98/24/30/50/60 | |
| Estándar video del SDI | 270Mbps (SD-SDI), el 1.485Gbps/M (HD-SDI) |
| Trazado de SMPTE425M3Gb/s (3G-SDI) | |
| Interfaz en serie de SMPTE424M 3Gb/s (3G-SDI) | |
| Datos | |
| Interfaz físico | Terminal de tornillo estándar industrial |
| Tipo de datos | RS485 reverso |
| Ayuda de la frecuencia/tarifa | 57600bps máximo para RS485 |
| AZUFAIFAS | <10>9 |
| Eléctrico | |
| Adaptador del poder | CA 110~220V |
| Consumo de energía | <15w> |
| Indicador del LED | |
| SDI A/B/C/D/E/F/G/H | Vídeo del SDI |
| PWR | Fuente de alimentación |
| Mecánico | |
| Dimensiones (LxWxH) | 19inch 1U (483 x 220 x 44.45m m) |
| Peso | 7KG/pair |
| Cubierta | Caso de aluminio |
| Montaje de opciones | Soporte de estante |
| Ambiental | |
| Temperatura de trabajo | -20℃~+70℃ |
| Temperatura de almacenamiento | -40℃~+80℃ |
| Humedad de trabajo | el 0~95% |
| MTBF | horas ≥100000 |
Descripción
La serie de LNK-3GSDI-4BV apoya 4 la señal video de alta definición estándar bidireccional del canal 3G-SDI transmitida vía el cable óptico de la sola fibra, y supervisa la señal localmente sobre una salida del lazo 3G/HD-SDI. el vídeo del E-vínculo 3G-SDI sobre los convertidores de la fibra incluye un transmisor y un receptor para la señal de 1080P 3G-SDI. los convertidores de la fibra del E-vínculo 3G-SDI pueden transmitir simultáneamente el vídeo bidireccional 4-Ch 3G-SDI, 1-Ch datos del revés RS-485, señal a través de una sola fibra óptica. La calidad de vídeo hasta el estándar de la difusión, calidad de audio hasta nivel del CD apoya el formato de comunicación de datos reverso RS-485.
Información el ordenar
| Modelo | Descripción |
| LNK-3GSDI-4BV | vídeo bidireccional 4-Ch 3G-SDI con el lazo-hacia fuera, los 20km, SM, FC, incluyendo 1 transmisor y 1 receptor, usados por pares |
| LNK-3GSDI-4BV1R | vídeo bidireccional de 4-Ch SDI con el lazo-hacia fuera + datos del revés de 1-Ch RS485, los 20km, SM, FC, incluyendo 1 transmisor y 1 receptor, usados por pares |
