Detalles del producto
Lugar de origen: China
Nombre de la marca: E-link
Certificación: ROHS,FCC,CE
Condiciones de pago y envío
Cantidad de orden mínima: 1pcs
Precio: negotiable
Detalles de empaquetado: Paquete estándar de la exportación
Tiempo de entrega: 5-12 días laborables
Condiciones de pago: L/C, T/T, Western Union, MoneyGram
Capacidad de la fuente: 1000pcs/month
Longitud de onda de funcionamiento (nanómetro): |
1260～1650 |
Min Return Loss (DB): |
55 |
Temperatura de funcionamiento (℃): |
-5~75 |
Temperatura de almacenamiento (℃): |
-40~85 |
Longitud de onda de funcionamiento (nanómetro): |
1260～1650 |
Min Return Loss (DB): |
55 |
Temperatura de funcionamiento (℃): |
-5~75 |
Temperatura de almacenamiento (℃): |
-40~85 |

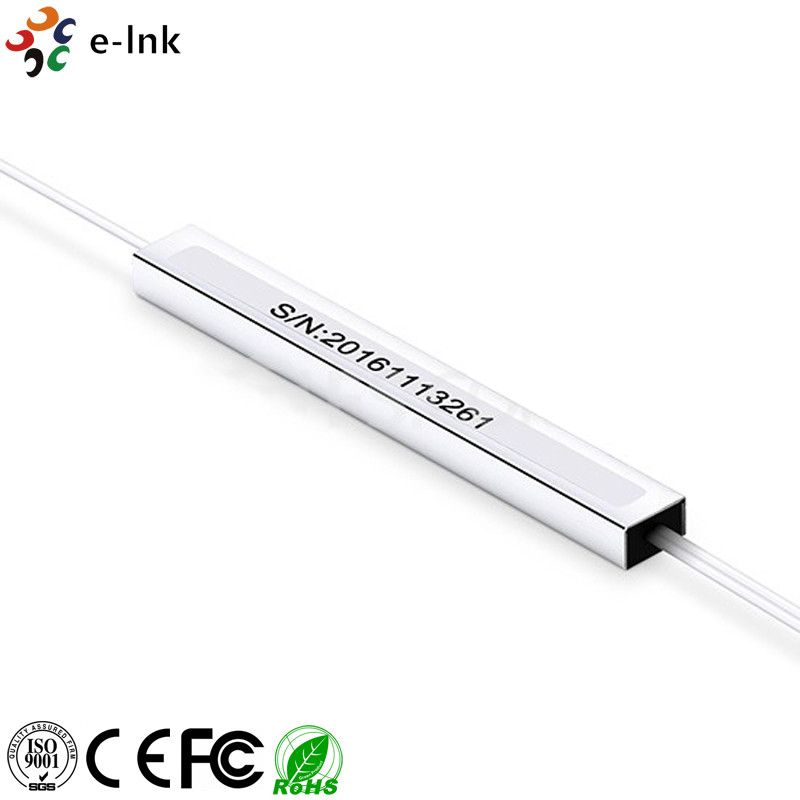

Mini módulo del divisor del PLC del alto del aislamiento PDL PoE divisor del poder
Divisor del PLC de Mini Module
Ventajas
1. Pérdida de inserción baja (IL)
2. Alto aislamiento
3. Pérdida dependiente de la polarización baja (PDL)
4. Diseño compacto
5. Gama de longitud de onda de funcionamiento ancha
6. Buena uniformidad de canal a canal
7. Alta confiabilidad y alta estabilidad
8. Telcordia GR-1209-CORE-2001 obediente
9. Telcordia GR-1221-CORE-1999 obediente
10. YD/T-1272Q obediente
11. Q/CT-2295 obediente
12. RoHS-6 obediente (sin plomo)
Índices técnicos
| Parámetros | divisores del PLC de 1×N Mini Module | |||||
| Longitud de onda de funcionamiento (nanómetro) | 1260~1650 | |||||
| Configuración portuaria | 1×2 | 1×4 | 1×8 | 1×16 | 1×32 | 1×64 |
| Max Insertion Loss (DB) (grado de P/S) | 4.1/4.3 | 7.4/7.6 | 10.5/10.8 | 13.8/14.0 | 16.8/17.2 | 20.8/21.3 |
| Max Loss Uniformity (DB) | 0,6 | 0,7 | 0,8 | 1,2 | 1,5 | 2,0 |
| PDL máximo (DB) | 0,2 | 0,25 | 0,35 | |||
| Min Return Loss (DB) | 55 | |||||
| Min Directivity (DB) | 55 | |||||
| Max Wavelength Dependent Loss (DB) | 0,5 | 0,8 | 1,0 | |||
| Max Temperature Stability (DB) | 0,5 | |||||
| Temperatura de funcionamiento (℃) | -5~75 | |||||
| Temperatura de almacenamiento (℃) | -40~85 | |||||
| Dimensión L×W×H (milímetros) del dispositivo | 60×7×4 | 60x12x4 | 80x20x6 | 100x40x6 | ||
| Parámetros | divisores del PLC de 2×N Mini Module | ||||
| Longitud de onda de funcionamiento (nanómetro) | 1260~1650 | ||||
| Configuración portuaria | 2×2 | 2×4 | 2×8 | 2×16 | 2×32 |
| Max Insertion Loss (DB) | 4,5 | 7,9 | 11,3 | 14,7 | 17,8 |
| Max Loss Uniformity (DB) | 0,9 | 1,0 | 1,2 | 1,5 | 1,8 |
| PDL máximo (DB) | 0,3 | 0,35 | |||
| Min Return Loss (DB) | 55 | ||||
| Min Directivity (DB) | 55 | ||||
| Max Wavelength Dependent Loss (DB) | 0,5 | 0,8 | |||
| Max Temperature Stability (DB) | 0,5 | ||||
| Temperatura de funcionamiento (℃) | -5~75 | ||||
| Temperatura de almacenamiento (℃) | -40~85 | ||||
| Dimensión L×W×H (milímetros) del dispositivo | 60×7×4 | 60x12x4 | 100x20x6 | ||
Descripción
El mini divisor del PLC del módulo del E-vínculo (circuito planar de la onda luminosa) es un tipo de dispositivo óptico de la gestión del poder con el mini paquete del módulo fabricado usando tecnología óptica de la guía de onda de la silicona. Es ampliamente utilizado en redes de PON/ODN realizar el poder de la señal óptica que parte con el ratio que parte 1xN o 2xN. el E-vínculo proporciona una serie de mini divisores modificados para requisitos particulares del PLC del módulo para cumplir diversos requisitos en la configuración del puerto, el tipo de cable, la longitud de la fibra, el conector de entrada, y el conector de salida.
