Detalles del producto
Lugar de origen: China
Nombre de la marca: E-link
Certificación: ROHS,FCC,CE
Número de modelo: LNK-HD-110
Condiciones de pago y envío
Cantidad de orden mínima: 1 par
Precio: negotiable
Detalles de empaquetado: Paquete estándar de la exportación del convertidor de la fibra del SDI
Tiempo de entrega: 5-12 días laborables
Condiciones de pago: L/C, T/T, Western Union, MoneyGram, Paypal
Capacidad de la fuente: 1000 pares/mes
MTBF: |
horas ≥100000 |
Opciones de montaje: |
Pared-soporte |
Cubierta: |
Caso de aluminio |
Peso: |
0.43KG/pair |
MTBF: |
horas ≥100000 |
Opciones de montaje: |
Pared-soporte |
Cubierta: |
Caso de aluminio |
Peso: |
0.43KG/pair |
Convertidor de la fibra del soporte 270Mbit 1.48Gbit 3Gbit SDI de la pared con el caso de aluminio
3G/HD-SDI al convertidor de la fibra
Ventajas del convertidor de la fibra óptica del SDI
►Cada canal incluye 8 audios del canal integrados
►Igualación automática del cable para asegurar integridad de señal
►Re 270Mbit/s de fijación automático - 1.48Gbit/s - 3Gbit/s
►Directamente compatible con los sistemas de la cámara de HD-SDI
►Capacidad larga de la transmisión por lo menos 10 kilómetros (6.2miles), hasta 80 kilómetros
►Potencia de entrada del bloque de terminales; Intercambio caliente y enchufe caliente;
►Transmisión llana de la difusión digital completa de la no-compresión;
►rango dinámico óptico y libre estupendos del ajuste;
►técnica de la fibra óptica WDM/CWDM/DWDM;
►transmisión de fibra óptica del 1000M, fácil para la actualización;
►gama de temperaturas ultra-amplia del nivel de la industria (- 40℃~+85℃), adaptable a los diversos ambientes;
Índices técnicos
| Interfaz óptico de la fibra | |
| Interfaz de la fibra | FC a una cara |
| Distancia de transmisión | los 550m-20Km |
| Longitud de onda | 1310nm/1550nm |
| Vídeo | |
| Interfaz video | BNC |
| Impedancia video de la entrada-salida | 75Ω |
| La entrada de video/hacia fuera puso voltaje | Típico: 1Vpp, 0.5Vpp mínimo, 1.5Vpp máximo |
| Índice binario video | 3.2Gb/s máximo |
| Aumento diferenciado (el 10%~90% APL) | <1> |
| Estándar video del SDI | 270Mbps (SD-SDI), el 1.485Gbps/M (HD-SDI) |
| Trazado de SMPTE425M3Gb/s (3G-SDI) | |
| Interfaz en serie de SMPTE424M 3Gb/s (3G-SDI) | |
| Datos | |
| Interfaz físico | Terminal de tornillo estándar industrial |
| Tipo de datos | Dirección contraria RS422/RS485 |
| Ayuda de la frecuencia/tarifa |
115200bps máximo para RS422 57600bps máximo para RS485 |
| AZUFAIFAS | <10>9 |
| Eléctrico | |
| Adaptador del poder | DC 5~25V |
| Consumo de energía | <5w> |
| Indicador del LED | |
| P/S | Fuente de alimentación |
| DAT | Datos |
| Mecánico | |

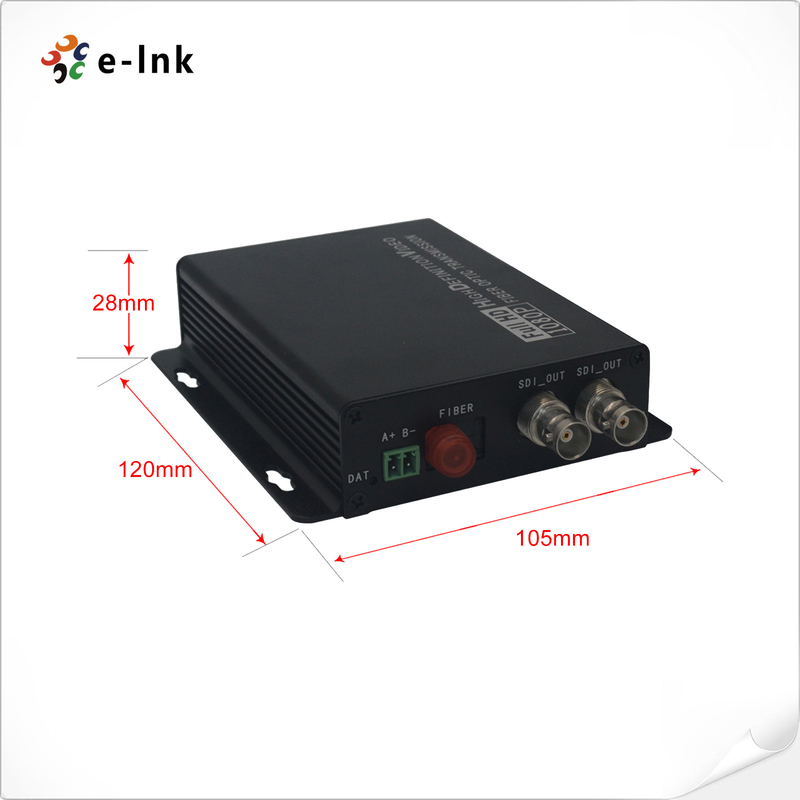

| Dimensiones (LxWxH) | 120 x 105 x 28 milímetros |
| Peso | 0.43KG/pair |
| Cubierta | Caso de aluminio |
| Montaje de opciones | Pared-soporte |
| Ambiental | |
| Temperatura de trabajo | -20℃~+70℃ |
| Temperatura de almacenamiento | -40℃~+80℃ |
| Humedad de trabajo | el 0~95% |
| MTBF | horas ≥100000 |
Descripción
LNK-HD-110 y LNK-3G-110 el convertidor de la fibra de la serie 3G/HD-SDI apoya 1 vídeo del canal 3G/HD-SDI (audio integrado) y invirtió la señal de datos RS422/485 transmitida vía el cable óptico de la fibra, y supervisa la señal localmente sobre una salida del lazo 3G/HD-SDI. el vídeo del E-vínculo 3G/HD-SDI sobre los convertidores de la fibra incluye un transmisor y un receptor para la señal de 1080P 3G/HD-SDI.
Información el ordenar
| Modelo | Descripción |
| LNK-HD-110-20 | HD-SDI al convertidor de la fibra con datos y lazo del revés RS422 hacia fuera, SMF, conector los 20KM de la fibra de FC, incluyendo el transmisor y el receptor, usados por pares |
| LNK-3G-110-20 | 3G-SDI al convertidor de la fibra con datos y lazo del revés RS422 hacia fuera, SMF, conector los 20KM de la fibra de FC, incluyendo el transmisor y el receptor, usados por pares |
