Detalles del producto
Lugar de origen: China
Nombre de la marca: E-link
Certificación: ROHS,FCC,CE
Número de modelo: Serie de LNK-3GSDI-4V1DT
Condiciones de pago y envío
Cantidad de orden mínima: 1 par
Precio: negotiable
Detalles de empaquetado: Paquete estándar de la exportación del convertidor de la fibra del SDI
Tiempo de entrega: 5-12 días laborables
Condiciones de pago: L/C, T/T, Western Union, MoneyGram, Paypal
Capacidad de la fuente: 1000 pares/mes
Tipo: |
Unimodal |
Pérdida de reflexión: |
> 15dB |
El estremecerse: |
< 0=""> |
Peso: |
3KG/pair |
Tipo: |
Unimodal |
Pérdida de reflexión: |
> 15dB |
El estremecerse: |
< 0=""> |
Peso: |
3KG/pair |
Convertidor de canal del solo modo 3G SDI 4 sobre fibra con la cuenta RS485
convertidor de la fibra de 4-Channel 3G-SDI con RS485 y la cuenta
Ventajas del convertidor de la fibra óptica del SDI
►4 transmisión video del canal 3G/HD-SDI sobre fibra óptica
►Igualación automática del cable para asegurar integridad de señal
►270Mbit/s reclocking automático - 1.48Gbit/s-3Gbit/s
►Directamente compatible con los sistemas de la cámara 3G/HD-SDI y apoyar salida del lazo 4Ch
►Transmisión larga hasta 20 kilómetros (12.5miles) (la otra distancia opcional)
►Cuenta de las ayudas 4Ch
►Transmisión llana de la difusión digital completa de la no-compresión;
►Ayuda cuenta RS485 posterior y 4Ch de 1Ch;
►Gama de temperaturas de trabajo (- 10℃~+55℃)
Índices técnicos
| El SDI entró | SMPTE los 424M, SMPTE los 292M, SMPTE los 259M, DVB-ASI, DVB-SSI y telecomunicaciones/Datacom |
| 270Mbit/s - 1.48Gbit/s – 3Gbit/s | |
| Número entrado: 4 | |
| Pérdida de reflexión: >15DB | |
| Equilibrio: los 0-150m @3Gb/s | |
| Conector: BNC | |
| La óptica | Canal: 1 |
| Tipo: unimodal | |
| Distancia de transmisión: los 20km (la otra distancia opcional) | |
| Pérdida de reflexión: > 15dB | |
| El estremecerse: < 0=""> | |
| Conector: FC/UPC (SC, LC, ST opcionales) | |
| El SDI hizo salir | Número de la salida: 4 |
| Nivel de señal: nominal 800mV | |
| Tiempo de la subida/caída: indicación 200ps | |
| Llegue más allá: < 10=""> | |
| Pérdida de reflexión: >15dB | |
| El estremecerse: < 0=""> | |
| Conector: 75Ω BNC | |
| Datos | 1Ch RS-485 (lleno/semidúplex) y ayuda NRZ, RZI y Manchester |
| 57600bps máximo para RS485 | |
| Conector: Terminal de tornillo estándar industrial | |
| cuenta 4Ch: , B, C, D | |
| Poder e indicación ambiental | Temperatura de funcionamiento: -10℃~+55℃ |
| Potencia de entrada: 1A@12VDC | |
| EMI/RFI: resuelva la clase A, estándar de la parte 15 de la FCC de la UE EMC | |
| Tiempo medio sin problemas: horas >100000 | |
| El formato video del SDI apoya |
625/25PAL; 525/29.97NTSC; 525/23.98NTSC; 720p50; 720p59.94; 1080P23.98/24/30/50/60; 1080i 23/24/30/50/59.94; |
Descripción

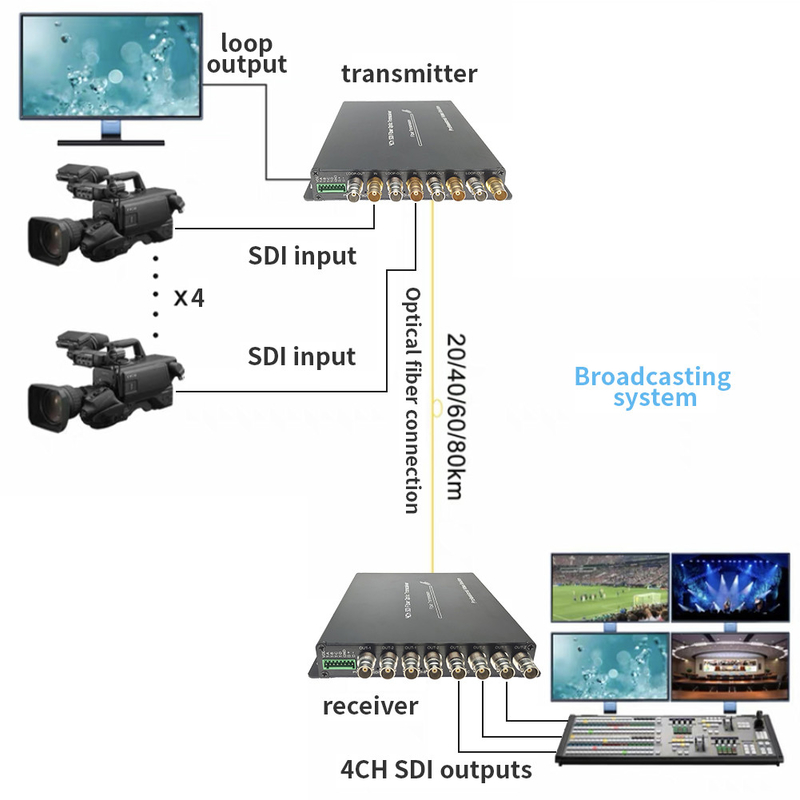

La serie de LNK-3GSDI-4V1DT apoya 4 la señal video de alta definición estándar del canal HD/3G-SDI y RS485 y la señal de la cuenta transmitida vía el cable óptico de la sola fibra. el vídeo del E-vínculo 3G-SDI sobre los convertidores de la fibra incluye un transmisor y un receptor para la señal de 1080P 3G-SDI. los convertidores de la fibra del E-vínculo 3G-SDI pueden transmitir la señal video de 4-Ch 3G-SDI a través de una sola fibra óptica, y apoya salida del lazo, la cuenta 4Ch y al revés RS485. La calidad de vídeo es nivel no-comprimido de la difusión. Es ampliamente utilizada en campo de la difusión.
Información el ordenar
| LNK-HDSDI-4V1D4T | vídeo de 4-Ch HD-SDI con la salida del lazo + 1Ch posteriores RS485 + 4Ch cuenta, SM los 20km, FC, incluyendo 1 transmisor y 1 receptor, usados por pares |
| LNK-3GSDI-4V1D4T | vídeo de 4-Ch 3G-SDI con salida del lazo + posterior RS485 + 4Ch cuenta, SM los 20km, FC, incluyendo 1 transmisor y 1 receptor, usados por pares |
