Detalles del producto
Lugar de origen: China
Nombre de la marca: E-link
Certificación: ROHS,FCC,CE
Número de modelo: Serie de LNK-M3G-1V
Condiciones de pago y envío
Cantidad de orden mínima: 1 par
Precio: negotiable
Detalles de empaquetado: Paquete estándar de la exportación del convertidor de la fibra del SDI
Tiempo de entrega: 5-12 días laborables
Condiciones de pago: L/C, T/T, Western Union, MoneyGram, Paypal
Capacidad de la fuente: 1000 pares/mes
P/T: |
Fuente de alimentación |
El número de unidades: |
horas ≥100000 |
Las dimensiones: |
80 x 40 x 20 milímetros |
Peso: |
0.8KG/pair |
P/T: |
Fuente de alimentación |
El número de unidades: |
horas ≥100000 |
Las dimensiones: |
80 x 40 x 20 milímetros |
Peso: |
0.8KG/pair |

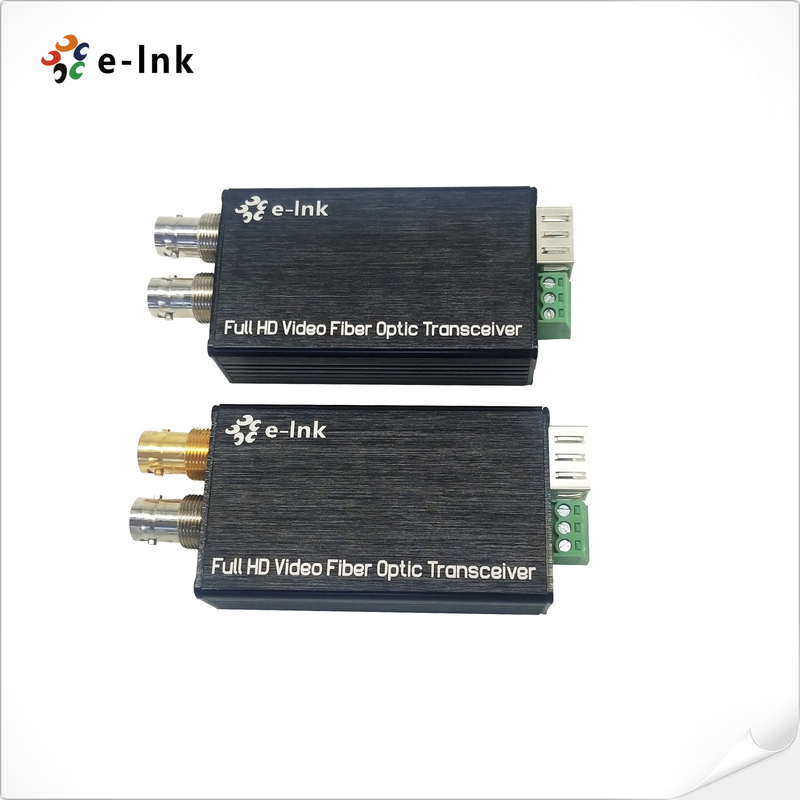

3G SDI Mini Convertidor Fibra óptica con Tally o RS485 inversa
Convertidor de fibra 3G-SDI de tipo mini con Tally o RS485 inverso
Ventajas del convertidor de fibra óptica SDI
Cada canal incluye audio de 8 canales integrado.
- Equalización automática de cables, utilizada para todas las velocidades inferiores a 3,2 Gb/s (Belden 1694A);
¢ Recloqueo automático 270Mbit/s - 1,48Gbit/s - 3Gbit/s
Compatibilidad directa con los sistemas de cámaras HD-SDI
Capacidad de transmisión de larga distancia de hasta 80 km
- Manejar todos los patrones patológicos, transmisión de nivel de transmisión totalmente digital sin compresión;
- Indicación del estado del LED para controlar las condiciones de trabajo;
- el rango dinámico súper óptico y libre de ajuste;
Las longitudes de onda CWDM de 1470~1610 nm son opcionales;
un rango de temperaturas muy amplio a nivel industrial (-20°C~+70°C), adaptable a diversos entornos;
Indices técnicos
| Interfaz de fibra óptica | |
| Interfaz de fibra | LC de tipo simple |
| Distancia de transmisión | 550m-20Km |
| longitud de onda | 1310nm/1550nm |
| El video | |
| Interfaz de vídeo | El BNC |
| Impedancia de entrada/salida de vídeo | 75Ω |
| Válvula de entrada/salida de vídeo | El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero. |
| Tasa de bits de vídeo | Máximo 3,2 Gb/s |
| Ganancia diferencial (10%~90% APL) | < 1% |
| Soporte para el formato SDI | 625/25 PAL |
| 525/29.97 NTSC, 525/23.98 NTSC, 525/23.98 NTSC, 525/29.97 NTSC, 525/23.98 NTSC, 525/23.98 NTSC, 525/29.97 NTSC, 525/23.98 NTSC, 525/23.98 NTSC, 525/29.97 NTSC, 525/23.98 NTSC, 525/23.98 NTSC, 525/23.98 NTSC, 525/23.98 NTSC, 525/23.98 NTSC, 525/23.98 NTSC, 525/23.98 NTSC | |
| 720p50, 720p59. ¿Qué quieres decir?94 | |
| 1080i 23/24/30/50/59. ¿Qué quieres decir?94 | |
| 1080P 23.98/24/30/50/60 | |
| Estándar SDI de vídeo | 270 Mbps (SD-SDI), 1.485 Gbps/M (HD-SDI) |
| SMPTE425M3Gb/s Mapeo ((3G-SDI) | |
| SMPTE424M 3Gb/s interfaz seria ((3G-SDI | |
| Datos obtenidos | |
| Interfaz física | Terminal de tornillo estándar para el sector industrial |
| Tipo de datos | Tally o RS485 inverso |
| Apoyo a la frecuencia/tasa |
Max. 115200bps para el RS422 |
| El BER | < 10 ̊9 |
| Eléctrico | |
| Adaptador de alimentación | Dirección continua 5 ~ 25V |
| Consumo de energía | < 5W |
| Indicador LED | |
| El SDI | Video del SDI |
| P/T | Fuente de alimentación |
| Mecánica | |
| Las dimensiones (LxWxH) | de una anchura superior a 80 mm |
| Peso | 1 kg por par |
| Cubierta | Cuadro de aluminio |
| Opciones de montaje | Escritorio |
| Medio ambiente | |
| Temperatura de trabajo | -20°C ≈ +70°C |
| Temperatura de almacenamiento | -40°C ≈ +80°C |
| Humedad de trabajo | 0~95% |
| El número de unidades | ≥100000 horas |
Resumen general
Convertidor de fibra 3G/HD-SDI de mini-tipo de la serie LNK-M3G-1V admite vídeo 3G/HD-SDI de 1 canal (audio incorporado) y señal RS485 de cuenta o inversa transmitida a través de cable de fibra óptica,y controlar la señal localmente a través de una salida de bucle 3G/HD-SDILos convertidores de vídeo 3G/HD-SDI de E-link sobre fibra incluyen un transmisor y un receptor para la señal 3G/HD-SDI 1080P.
Información sobre los pedidos
| Modelo | Descripción |
| El LNK-M3G-1V1T-MM | Convertidor de fibra de tipo mini 3G-SDIconTally and loop out, MMF, LC Fiber Connector 500 metros, incluidos el transmisor y el receptor, utilizados en pareja |
| LNK-M3G-1V1D-MM | Convertidor de fibra 3G-SDI de mini-tipo con RS485 inverso y salida de bucle, conector de fibra MMF, LC de 500 metros, incluido el transmisor y el receptor, utilizado en pareja |
| En el caso de los vehículos de la categoría M3, el número de los vehículos de la categoría M3 es el siguiente: | Convertidor 3G-SDI a fibra de tipo mini con Tally y loop out, SMF, conector de fibra LC de 20 km, incluido el transmisor y el receptor, utilizado en pareja |
| LNK-M3G-1V1D-20 | Convertidor de fibra 3G-SDI de mini-tipo con RS485 inverso y salida de bucle, SMF, conector de fibra LC 20KM, incluido el transmisor y el receptor, utilizado en pareja |
| LNK-M3G-1V1T-40 | Convertidor de fibra 3G-SDI de mini-tipo con Tally y loop out, SMF, conector de fibra LC 40KM, incluido el transmisor y el receptor, utilizado en pareja |
| LNK-M3G-1V1D-40 | Convertidor de fibra 3G-SDI de mini-tipo con RS485 inverso y salida de bucle, SMF, conector de fibra LC 40KM, incluido el transmisor y el receptor, utilizado en pareja |
