Detalles del producto
Lugar de origen: China
Nombre de la marca: E-link
Certificación: ROHS,FCC,CE
Número de modelo: LNK-3G-1BV1T2BD2A1M
Condiciones de pago y envío
Cantidad de orden mínima: 1 par
Precio: Negociable
Detalles de empaquetado: Paquete estándar de la exportación del convertidor de la fibra del SDI
Tiempo de entrega: 5-12 días laborables
Condiciones de pago: L/C, T/T, Western Union, MoneyGram, Paypal
Capacidad de la fuente: 1000 pares/mes
Cubierta: |
Caso de aluminio |
Opciones de montaje: |
Pared-soporte |
Humedad de trabajo: |
el 0~95% |
MTBF: |
horas ≥100000 |
Cubierta: |
Caso de aluminio |
Opciones de montaje: |
Pared-soporte |
Humedad de trabajo: |
el 0~95% |
MTBF: |
horas ≥100000 |

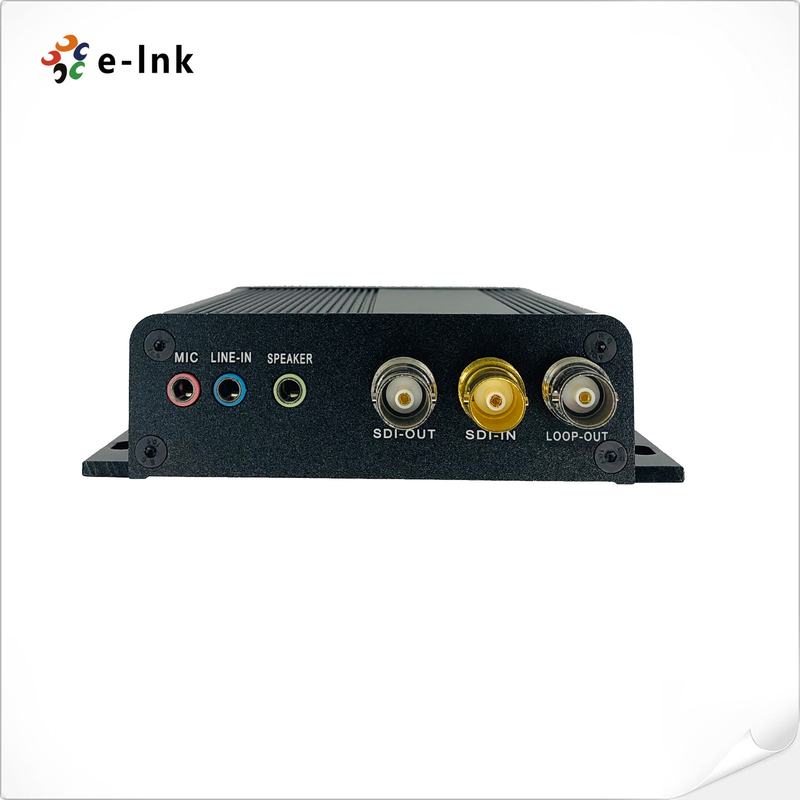

Convertidor audio estéreo bidireccional 3G SDI de RS485 RS422 con el lazo hacia fuera
1Ch 3G-SDI bidireccional con el lazo-hacia fuera + cuenta 1Ch + audio del estéreo RS485 bidireccional o RS422 + 2Ch de 2Ch + micrófono 1Ch encima
Convertidor de la fibra
►vídeo bidireccional 1Ch 3G-SDI con el lazo-hacia fuera
►1Ch Tally Signal
►datos RS485 bidireccional o RS422 de 2Ch
►audio del estéreo 2Ch
►micrófono 1Ch
►270Mbit/s reclocking automático - 1.48Gbit/s - 3Gbit/s
►Ayuda TVAD 720P, 1080I, 1080P, 1920* 1080@60Hz
►Capacidad larga los hasta 20km (SMF) de la transmisión
►Intercambio caliente y enchufe caliente;
►Transmisión llana de la difusión completamente digital de la no-compresión;
gama de temperaturas ultra-amplia del nivel de la industria (- 20℃~+70℃), adaptable a los diversos ambientes;
Índices técnicos
| Interfaz óptico de la fibra | |
| Interfaz de la fibra | LC a una cara |
| Distancia de transmisión | los 0-20Km |
| Longitud de onda | 1310nm/1550nm |
| Vídeo | |
| Interfaz video | BNC |
| Impedancia video de la entrada-salida | 75Ω |
| Voltaje video de la entrada-salida | Típico: 1Vpp, 0.5Vpp mínimo, 1.5Vpp máximo |
| Índice binario video | 3.2Gb/s máximo |
| Aumento diferenciado (el 10%~90% APL) | <1> |
| Ayuda del formato del SDI | 625/25 PAL |
| 525/29.97 NTSC, 525/23.98 NTSC | |
| 720p50, 720p59.94 | |
| 1080i 23/24/30/50/59.94 | |
| 1080P 23.98/24/30/50/60 | |
| Estándar video del SDI | 270Mbps (SD-SDI), el 1.485Gbps/M (HD-SDI) |
| Trazado de SMPTE425M3Gb/s (3G-SDI) | |
| Interfaz en serie de SMPTE424M 3Gb/s (3G-SDI) | |
| Datos o cuenta | |
| Interfaz físico | Terminal de tornillo estándar industrial |
| Tipo de datos | RS485 (defecto) o RS422 (opcional), señal de la cuenta |
| Ayuda de la frecuencia/tarifa |
115200bps máximo para RS422 57600bps máximo para RS485 |
| AZUFAIFAS | <10>9 |
| Audio o micrófono estéreo | |
| Entrada y salida audios | 3.5M M audios |
| Formato de audio | @48KHz |
| Eléctrico | |
| Adaptador del poder | DC 5~25V |
| Consumo de energía | <5w> |
| Indicador del LED | |
| P/S | Fuente de alimentación |
| DAT | Datos |
| Mecánico | |
| Dimensiones (LxWxH) | 120 x 105 x 28 milímetros |
| Peso | 1.5KG/pair |
| Cubierta | Caso de aluminio |
| Montaje de opciones | Pared-soporte |
| Ambiental | |
| Temperatura de trabajo | -20℃~+70℃ |
| Temperatura de almacenamiento | -40℃~+80℃ |
| Humedad de trabajo | el 0~95% |
| MTBF | horas ≥100000 |
Descripción
El convertidor de la fibra de LNK-3G-1BV1T2BD2A1M Series 3G/HD-SDI apoya 1 vídeo bidireccional 3G/HD-SDI del canal (audio integrado) con el lazo-hacia fuera, 1 cuenta del canal, los datos RS485 bidireccional o RS422 el canal de 2, audio estéreo externo de 2 canales, y 1 señal del micrófono del canal transmitida vía el cable óptico de la fibra. el vídeo del E-vínculo 3G/HD-SDI sobre los convertidores de la fibra incluye un transmisor y un receptor para la señal de 1080P 3G/HD-SDI. Esta serie de vídeo al convertidor de la fibra tiene funcionamiento estable, calidad de imagen clara, y alta estabilidad con la indicación de situación del LED en el cuerpo del dispositivo. la situación de trabajo de dispositivos puede ser observada visualmente. Los usos posibles para este producto, nombrar pocos son: Sistema de vigilancia inteligente del tráfico. Sistema de transmisión militar industrial del programa de la supervisión de la supervisión del establecimiento de una red de la escuela del sistema de seguridad (electricidad, química, acero, aceite, ferrocarril, etc) (Warehouse, frontera, guardias, etc) TV. Estadio (para el vídeo LIVE HD, la transmisión audio).
Información el ordenar
| Modelo | Descripción |
| LNK-3G-1BV1T2BD2A1M | 1Ch 3G-SDI bidireccional con el lazo + cuenta 1Ch + audio del estéreo RS485 bidireccional o RS422 + 2Ch de 2Ch + micrófono 1Ch sobre el convertidor de la fibra, fibra del solo modo, LC, los 20km, incluyendo el transmisor y el receptor, usados por pares |
