Detalles del producto
Lugar de origen: China
Nombre de la marca: E-link
Certificación: ROHS,FCC,CE
Número de modelo: LNK-QSFP28-DR1
Condiciones de pago y envío
Cantidad de orden mínima: PC 1
Precio: negotiable
Detalles de empaquetado: Paquete estándar de la exportación de los transmisores-receptores de la fibra de SFP
Tiempo de entrega: 5-12 días laborables
Condiciones de pago: T/T, Western Union, MoneyGram, Paypal
Capacidad de la fuente: 1000 PC/mes
Palabra clave: |
transmisor-receptor del sfp de Ethernet |
Tarifa de datos: |
100GE |
Tipo de la fibra: |
Duplex LC del solo modo |
Distancia de transmisión: |
los 500m |
Longitud de onda: |
1310nm |
Temperatura de funcionamiento: |
0°C ~ 70°C |
Palabra clave: |
transmisor-receptor del sfp de Ethernet |
Tarifa de datos: |
100GE |
Tipo de la fibra: |
Duplex LC del solo modo |
Distancia de transmisión: |
los 500m |
Longitud de onda: |
1310nm |
Temperatura de funcionamiento: |
0°C ~ 70°C |

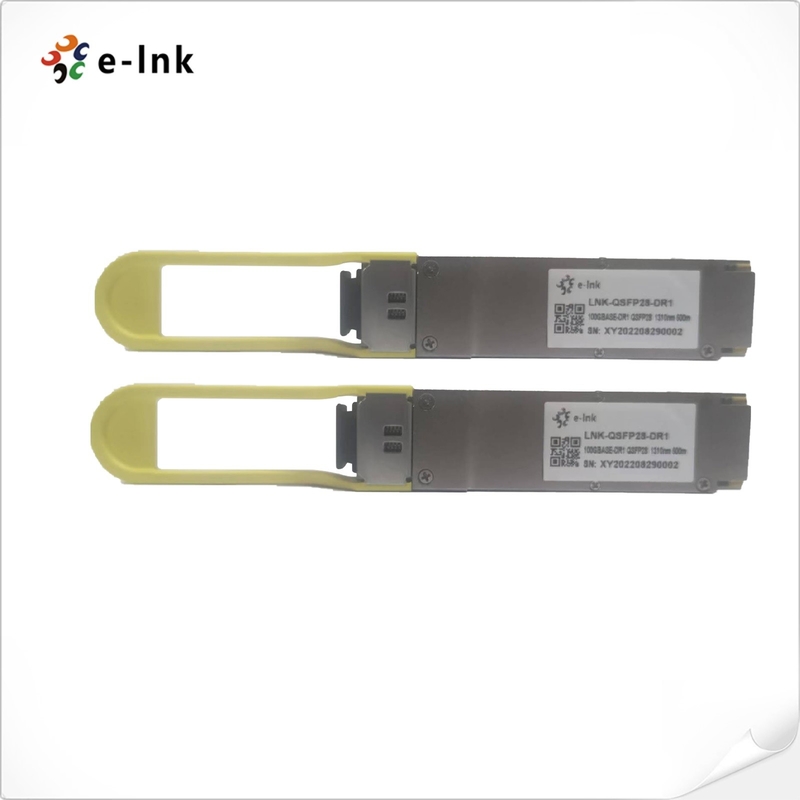

QSFP28 duplex óptico LC del transmisor-receptor del módulo 100GBASE-DR1 1310nm los 500m
ventajas del transmisor-receptor de 100G QSFP
►Obediente con el estándar QSFP28: SFF-8636 Rev 2.10a
►Interfaz eléctrico de alta velocidad de la entrada-salida (CAUI-4)
►Paquete de QSFP28 MSA con el conector a dos caras del LC
►Interfaz en serie de dos hilos con la supervisión de diagnóstico de Digitaces
►Terminación de KP4 FEC dentro del módulo
Especificaciones ópticas del transmisor
| Parámetro | Símbolo | Mínimo. | Típico | Máximo. | Unidad | Notas |
| Longitud de onda | λC | 1304,5 | 1311 | 1317,5 | nanómetro | |
| Ratio lateral de la supresión del modo | SMSR | 30 | - | - | DB | |
| Poder óptico medio del lanzamiento | ABADEJO | -2,9 | - | 4 | dBm | 1 |
| Poder medio del lanzamiento APAGADO del transmisor | POUT_OFF | - | - | -15 | dBm | |
| Ratio de la extinción | ER | 3,5 | - | - | DB | |
| Amplitud óptica externa de la modulación (OMAouter) | OMAouter | -0,8 | - | 4,2 | dBm | |
| Poder del lanzamiento en el menos de OMAouter |
OMAouter- TDECQ |
|||||
|
TDECQ: para el DB del ≥ 5 del ratio de la extinción |
-2,2 |
- | - | dBm | ||
| para el ratio de la extinción < 5="" dB=""> | -1,9 | |||||
| Cierre del ojo del transmisor y de la dispersión | TDECQ | - | - | 3,4 | DB | |
| TDECQ – 10log10 (Ceq) | CEQ | - | - | 3,4 | DB | |
| RIN15.5OMA | RIN | - | - | -136 | dB/Hz | |
| Tolerancia óptica de la pérdida de vuelta | ORLT | - | - | 15,5 | DB | |
| Tiempo de transición del transmisor | - | - | 17 | picosegundo | ||
| Reflexión del transmisor | TR | - | - | -26 | DB |
Especificaciones ópticas del receptor
| Parámetro | Símbolo | Mínimo. | Típico | Máximo. | Unidad | Notas |
| Longitud de onda | λC | 1304,5 | 1311 | 1317,5 | nanómetro | |
| Umbral de daño | 5 | - | - | dBm | ||
| La media recibe poder | -5,9 | - | 4 | dBm | 1 | |
| Reciba el poder (OMAouter) | RP | - | - | 4,2 | dBm | |
| Reflexión del receptor | RR | - | - | -26 | DB | |
| Sensibilidad del receptor (OMAouter) | RS | - | - | Máximo (- 3,9, SECQ-5.3) | dBm | |
| Sensibilidad subrayada del receptor | SRS | - | - | -1,9 | dBm | 2 |
| Condiciones de prueba subrayadas de sensibilidad del receptor: | - | - | - |
Información el ordenar
| Número de parte | Uso | Tarifa de datos | Fuente de laser | Tipo de la fibra |
| LNK-QSFP28-DR1 | 100GBASE-DR | 100GE (53,125 GBD) | 1311nm EML | SMF |
