Detalles del producto
Lugar de origen: China
Nombre de la marca: E-link
Certificación: CE
Número de modelo: LNK-AA4CM2-100
Condiciones de pago y envío
Cantidad de orden mínima: 1pcs
Precio: USD197/PCS
Detalles de empaquetado: Empaquetado estándar del cartón de los accesorios
Tiempo de entrega: 7-10 días laborables
Condiciones de pago: L/C, T/T, Western Union, MoneyGram, Paypal
Capacidad de la fuente: 1000000pcs/month
cable óptico activo 40Gb/s: |
El hasta 100M |
Arsenal de VCSEL cuatro: |
850nm |
Velocidad: |
10.3125Gb/s por carril, canales x4 |
Temperatura de funcionamiento: |
-5~70℃ |
Estándar: |
IEEE 802.3ba-2010, anexo 86A para 40GBASE-SR4 |
Uso: |
40G Ethernet SR4 |
cable óptico activo 40Gb/s: |
El hasta 100M |
Arsenal de VCSEL cuatro: |
850nm |
Velocidad: |
10.3125Gb/s por carril, canales x4 |
Temperatura de funcionamiento: |
-5~70℃ |
Estándar: |
IEEE 802.3ba-2010, anexo 86A para 40GBASE-SR4 |
Uso: |
40G Ethernet SR4 |

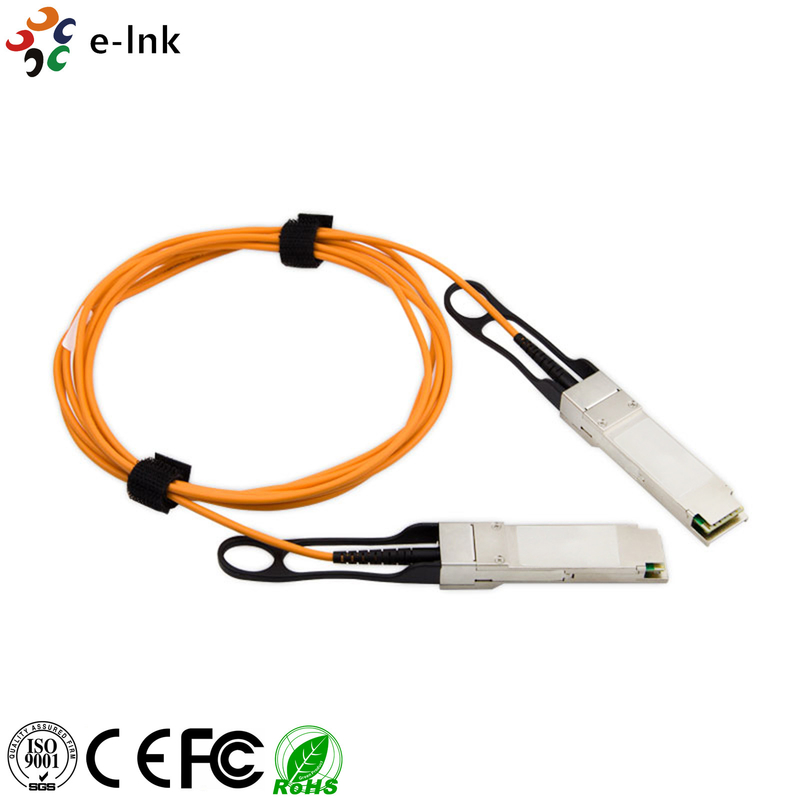

Accesorios 40G QSFP+ al cable óptico activo de QSFP+, OM2 cable, longitud el 100m
Ventajas activas del cable óptico de los accesorios:
Pequeño factor de forma del patio enchufable (QSFP)
40GBASE-SR4 obediente
QDR, RDA, SDR (Infiniband) obediente
Vínculo paralelo bidireccional
10.3125Gb/s por carril, canales x4
El hasta 100m
Conectores del perfil bajo
Bajo consumo de energía
Arsenal de fibra con varios modos de funcionamiento del paquete
arsenal de 850nm VCSEL cuatro
Array de fotodiodos de PIN cuatro
Caliente-enchufable
Interfaz de la gestión de I2C
De 0 a 70 temperatura de caso del grado
voltaje de fuente de alimentación 3.3V
Conector pin eléctrico 38
Índices técnicos
| Parámetro | Punto de prueba | Minuto | Máximo. | Unidades | Condiciones |
| Solo terminado entró tolerancia del voltaje | TP1a | -0,3 | 4 | V | Campo común referido de la señal TP1 (internamente CA juntada) |
| Oscilación del voltaje de entrada diferenciada | TP1a | 200 | 1600 | mVpp | Diferencial de pico a pico |
| Tolerancia del voltaje de entrada del común-modo de la CA | TP1a | 15 | - | milivoltio | RMS |
| El diferencial entró la pérdida de vuelta | TP1 | Vea IEEE 802.3ba 86A.4.1.1 |
- | DB | 10MHz a 11.1GHz |
| Diferencial a la pérdida de vuelta de la entrada del común-modo | TP1 | 10 | - | DB | 10MHz a 11.1GHz |
| Tolerancia de la inquietud J2 | TP1a | 0,17 | - | UI | |
| Tolerancia de la inquietud J9 | TP1a | 0,29 | - | UI | |
| Tolerancia dependiente de la contracción de la anchura de pulso de los datos (DDPWS) | TP1a | 0,07 | - | UI | |
| Coordenadas de la máscara de ojo: X1, X2 Y1, Y2 |
TP1a | Valores de la especificación 0,11, 0,31 95, 350 |
UI milivoltio |
Ratio de golpe = 5 x 10-5 vea la figura. 3 (a) |
las series del LNK-AA4CMX-XXX de los E-vínculos son cables ópticos activos (AOC) que permiten la transmisión bidireccional 40Gbps
conveniente para el uso de Ethernet 40GBASE-SR4 y de InfiniBand QDR y la otra red de datos de la alto-producción,
con ventajas tales como velocidad, alta densidad, estado latente bajo, bajo consumo de energía y peso ligero.
