Detalles del producto
Lugar de origen: China
Nombre de la marca: E-link
Certificación: CE,FCC,RoHs
Número de modelo: LNK-IMC1200-S20
Condiciones de pago y envío
Cantidad de orden mínima: 1 por ciento
Precio: negotiate
Detalles de empaquetado: Paquete de exportación estándar de Fiber Media Converter
Tiempo de entrega: Entre 3 y 6 días hábiles
Condiciones de pago: L/C, D/A, D/P, T/T, Western Union, MoneyGram
Capacidad de la fuente: 5000pcs por mes
Processing Type: |
Store-and-Forward |
Packet Buffer Memory: |
128K bits |
Max Packet Length: |
1522 Bytes |
Tamaño de la tabla de dirección: |
Direcciones MAC de 1K |
Conector: |
2 x RJ45 |
Dimensions (WxDxH): |
95 x 70 x 30 mm |
Processing Type: |
Store-and-Forward |
Packet Buffer Memory: |
128K bits |
Max Packet Length: |
1522 Bytes |
Tamaño de la tabla de dirección: |
Direcciones MAC de 1K |
Conector: |
2 x RJ45 |
Dimensions (WxDxH): |
95 x 70 x 30 mm |

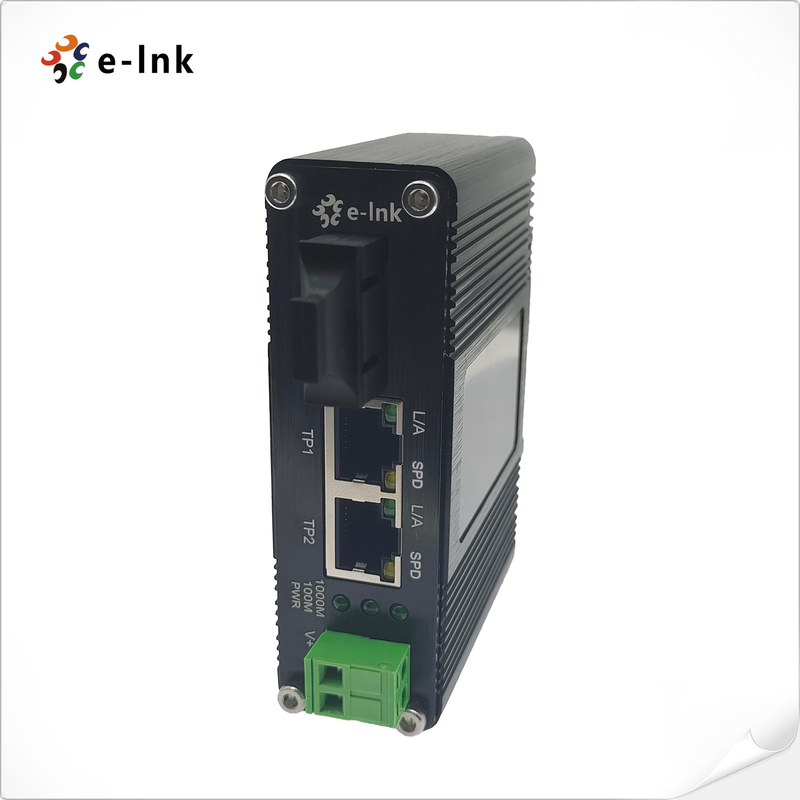

Mini Industrial 2-Port 10 / 100Base-TX para el convertidor de medios 100Base-FX
Ventajas del convertidor de medios
2 puertos 10/100BASE-T RJ45 con función automática MDI/MDI-X
1 puerto 100Base-FX SC
Apoya la negociación automática
¢ IEEE 802.3az Ethernet eficiente en el uso de la energía (EEE)
La potencia de entrada del bloque terminal de 12~48VDC
¢ Apoya la instalación DIN-Rail y de montaje en pared
Temperatura de funcionamiento resistente al medio ambiente de -40°C a 75°C
Resumen general
La serie LNK-IMC1200 proporciona conversión de medios entre 2-Port 10/100BASE-T y 1-Port 100
Es un producto endurecido con un amplio rango de temperatura de funcionamiento de -40°C a 75°C, y
El puerto Ethernet admite tanto el modo half-duplex como el modo full-duplex.
El diseño robusto del hardware asegura que su equipo Ethernet pueda soportar las exigencias industriales
condiciones, fácil de montar en un carril DIN o en cajas de distribución.
Indices técnicos
| Conexión Ethernet | |
| Las normas: | Las condiciones de los requisitos de seguridad de las instalaciones deben ser las siguientes: |
| Las condiciones de los requisitos de seguridad de los equipos de ensayo se especifican en el anexo I. | |
| IEEE 802.3az Ethernet eficiente desde el punto de vista energético | |
| IEEE802.3x Completo dúplex y control de flujo | |
| Tipo de tratamiento: | Envío y almacenaje |
| Tasa de filtro hacia adelante: | 14,880pps (10Mbps) |
| 148,800pps (100Mbps) | |
| Memoria de paquete de búfer: | 128K bits |
| Duración máxima del paquete: | 1522 bytes |
| Tamaño de la tabla de direcciones | Direcciones MAC de 1K |
| Interfaz | |
| Conector: | 2 x RJ45 |
| Puerto óptico: | 1 x SC 100Base-FX |
| Eléctricos y mecánicos | |
| Potencia de entrada: | 12~48VDC, bloque de terminales de 2 pines |
| Consumo de energía: | 5W máximo. |
| Indicadores LED: | |
| - ¿ Qué pasa? | Estado de la energía |
| - ¿Qué quieres decir? | Estado del enlace de datos |
| - ¿Qué es eso? | Estado de Ethernet |
| 100M/1000M: | Estado de la conexión de fibra |
| Dimensiones (WxDxH): | de una anchura superior a 30 mm |
| Peso: | 0.25Kg |
| Encasillado: | Cuadro de aluminio |
| Opciones de montaje: | DIN-Rail / montado en la pared |
| Medio ambiente | |
| Temperatura de funcionamiento: | -40 °C a 75 °C (-40 °F a 167 °F) |
| Temperatura de almacenamiento: | -40 °C a 85 °C (-40 °F a 185 °F) |
| Humedad relativa: | No condensante del 5% al 95% |
| El número de unidades | > 200 000 horas |
| Las aprobaciones reglamentarias | |
| Se trata de una serie de normas de calidad que se aplican a los productos. | |
|
Impuestos de la Unión Europea En el caso de los vehículos de la categoría N1 y N2 La norma EN 61000-3-2: 2006+A1: 2009+A2: 2009 también se aplica a los vehículos de motor. Se aplicarán las disposiciones siguientes: Se aplicarán las disposiciones siguientes: |
|
|
El SME: Se aplicará la norma IEC 61000-4-2:2008 (ESD) Se aplicará la norma ISO/IEC 61000-4-3: 2010 (RS). Se aplicará la norma IEC 61000-4-4: 2012 (EFT) Se aplicará la norma IEC 61000-4-5: 2014 (Aumento de la velocidad) Se aplicará la norma ISO/IEC 61000-4-6: 2013 (CS) en el caso de los vehículos de las categorías M1 y M2. Se aplicará la norma IEC 61000-4-8: 2009 (PFMF) |
|
Aplicación
| Modelo | Descripción |
| El LNK-IMC1200 | Mini Convertidor de medios industriales, 1 puerto 100BASE SC + 2 puertos 10/100BASE-T, puerto de fibra SC, multimodo, 1310nm, 2 km |
| Los datos de los datos de los Estados miembros deben estar disponibles para su uso. | Conversor de medios de comunicación industrial mini, 1 puerto 100BASE SC + 2 puertos 10/100BASE-T, puerto de fibra SC, modo único, 1310nm, 20km |
| Los datos de las pruebas de seguridad de los equipos de ensayo se deben incluir en la lista de datos de ensayo de los equipos. | Conversor de medios de comunicación industrial pequeño, 1 puerto 100BASE SC + 2 puertos 10/100BASE-T, puerto de fibra SC, modo único, fibra única, 1310/1550nm, 20 km |
| Opciones de montaje | ► Default DIN-Rail Bracket installed; Wall Mount Bracket is included. |
| Opciones de energía | - 24W/1A - 24VDC - cable abierto para el bloque terminal |
| El suministro eléctrico debe comprarse por separado. |
