Detalles del producto
Lugar de origen: China
Nombre de la marca: E-link
Certificación: ISO9001
Número de modelo: Serie de LNK-3G2V2BA2D1E1T1S
Condiciones de pago y envío
Cantidad de orden mínima: 1 unidad
Precio: negotiable
Detalles de empaquetado: Paquete estándar del medios convertidor de la fibra
Tiempo de entrega: 5-10 días laborables
Condiciones de pago: T/T, Western Union, MoneyGram, PayPal
Capacidad de la fuente: 10000pcs/month
Puerto de la fibra: |
LC a una cara |
Distancia de transmisión: |
los 20km |
Longitud de onda: |
1310nm/1490nm//1550nm |
Fuente de alimentación: |
DC12V 1A |
Consumo de energía: |
<6w> |
Peso: |
1.1KG/pair |
Puerto de la fibra: |
LC a una cara |
Distancia de transmisión: |
los 20km |
Longitud de onda: |
1310nm/1490nm//1550nm |
Fuente de alimentación: |
DC12V 1A |
Consumo de energía: |
<6w> |
Peso: |
1.1KG/pair |

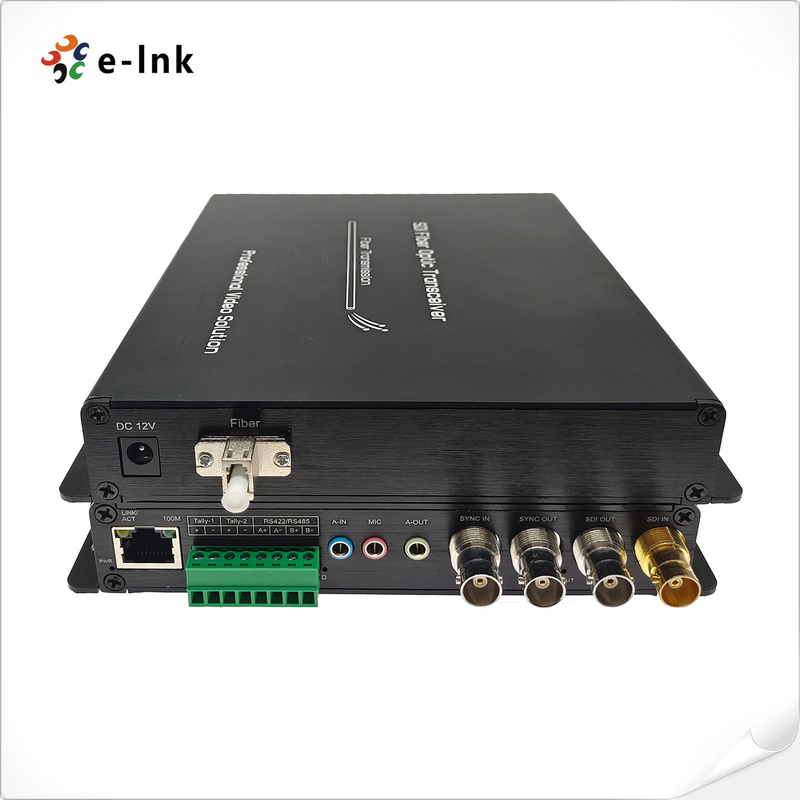

Convertidor video de la fibra 3G-SDI con audio + RS422 + la sincronización de Ethernet + de la cuenta + del Tri nivel
Ventajas del convertidor de la fibra del SDI
1. vídeo de 1Ch BIDI 3G-SDI + análogo posterior 2Ch audios + 1Ch BIDI RS422 + 1Ch el 100M Ethernet + Syn análogo posterior posterior de la cuenta 1Ch + del Tri nivel 1Ch sobre una fibra
2. Apoye todos los estándares populares para el transporte video digital tal como SMPTE los 424M, SMPTE los 292M, y SMPTE los 259M, SMPTE los 297M que trabajan en 3G-SDI, HD-SDI, SD-SDI, ASI respectivamente
Especificaciones
| Interfaz óptico de la fibra | |
| Interfaz de la fibra | LC a una cara |
| Distancia de transmisión | los 20Km |
| Longitud de onda | 1310nm/1490nm//1550nm |
| Vídeo 3G-SDI | |
| Interfaz video | BNC |
| Impedancia video de la entrada-salida | 75Ω |
| Voltaje video de la entrada-salida | Típico: 1Vpp, 0.5Vpp mínimo, 1.5Vpp máximo |
| Índice binario video | 3.2Gb/s máximo |
| Aumento diferenciado (el 10%~90% APL) | <1> |
| Estándar video del SDI | 270Mbps (SD-SDI), el 1.485Gbps/M (HD-SDI) |
| Trazado de SMPTE425M3Gb/s (3G-SDI) | |
| Interfaz en serie de SMPTE424M 3Gb/s (3G-SDI) | |
| Entrada de video | 1Ch SDI EN + SALIDA de 1Ch SDI en TX |
| Salida video | 1Ch SDI EN + SALIDA de 1Ch SDI en RX |
| Audio | |
| Interfaz audio | 3.5m m Jack |
| Formato de audio | @48KHz |
| Entrada audio | 1Ch audio ADENTRO o 1Ch SALIDA audio Mic + 1Ch en TX |
| Salida audio | 1Ch audio ADENTRO o 1Ch SALIDA audio Mic + 1Ch en RX |
| Datos seriales RS422/485 | |
| Interfaz físico | Terminal de tornillo estándar industrial |
| Tipo de datos | BI-dirección RS422/RS485 |
| Ayuda de la frecuencia/tarifa |
115200bps máximo para RS422 |
| AZUFAIFAS | <10> |
| Cuenta | |
| Interfaz de la cuenta | Terminal de tornillo estándar industrial |
| Tipo de la carga del LED | Puede conducir el indicador del LED directamente |
| Entrada de la cuenta | Tally-2+; Tally-2 - |
| Salida de la cuenta | Tally-1+; Tally-1 - |
| Ethernet | |
| Estándares |
10BaseT de IEEE 802,3 |
| Interfaz | 1 x 10/100BASE-TX RJ45 |
| Modo de trabajo | Auto-negociación por abandono |
| Sincronización análoga del Tri nivel | |
| Interfaz de la sincronización | 75Ω BNC |
| Sincronización | Explosión negra análoga/SDTV con dos niveles/tri nivel de la TVAD |
| Señal | ST análogo 274, ST 276 de la sincronización SMPTE del tri nivel |
| Pérdida de vuelta | DB 46,5 a 10 megaciclos |
| Entrada | sincronización 1Ch EN + SALIDA de la sincronización 1Ch en TX |
| Salida | sincronización 1Ch EN + SALIDA de la sincronización 1Ch en RX |
| Eléctrico | |
| Potencia de entrada | DC12V 1A |
| Consumo de energía | <6w> |
| Mecánico | |
| Dimensiones (LxWxH) | 85 x 70 x 30m m |
| Peso | 1.1KG/pair |
| Cubierta | Caso de aluminio |
| Montaje de opciones | Pared-soporte o mesa |
| Ambiental | |
| Temperatura de trabajo | -20℃~+70℃ |
| Temperatura de almacenamiento | -40℃~+80℃ |
| Humedad de trabajo | el 0~95% |
| MTBF | horas ≥100000 |
Descripción
el suplemento de la fibra del E-vínculo LNK-3G2V2BA2D1E1T1S 3G-SDI proporciona la transmisión de la sincronización análoga posterior posterior análoga posterior del vídeo, del audio 2Ch, de 1Ch BIDI RS422, de 1Ch el 100M Ethernet, de la cuenta 1Ch y del Tri nivel 1Ch de 1Ch BIDI 3G-SDI sobre el convertidor de la fibra, incluyendo 1 transmisor y 1 receptor, usados por pares sobre los cables ópticos del solo modo.
Información de la orden
| Modelo | Descripción |
| LNK-3G2V2BA2D1E1T1S | vídeo de 1Ch BIDI 3G-SDI + análogo posterior 2Ch audios + 1Ch BIDI RS422 + 1Ch el 100M Ethernet + sincronización análoga posterior posterior de la cuenta 1Ch + del Tri nivel 1Ch sobre el convertidor de la fibra, SMF, LC, los 20KM, incluyendo 1 transmisor y 1 receptor, usados por pares |
