Detalles del producto
Lugar de origen: China
Nombre de la marca: E-link
Certificación: CE,FCC,RoHs
Número de modelo: LNK-M3G-1V1D-20
Condiciones de pago y envío
Cantidad de orden mínima: 1Pairs
Precio: negotiate
Detalles de empaquetado: Paquete estándar de la exportación del convertidor de la fibra del SDI
Tiempo de entrega: Entre 3 y 6 días hábiles
Condiciones de pago: L/C, D/A, D/P, T/T, Western Union, MoneyGram
Capacidad de la fuente: 10000pairs/day
Tipo de datos: |
El número de unidad de control de velocidad |
Temperatura de funcionamiento: |
-40℃~85℃ |
Temperatura de almacenamiento: |
-40°C ≈ 80°C |
Consumo de energía: |
2 W (máximo) |
El poder: |
5-15 VDC |
Ancho de banda de transmisión óptica: |
270MHz 12GHz |
Las dimensiones (LxWxH): |
80 x 40 x 20 (milímetros) |
Tipo de datos: |
El número de unidad de control de velocidad |
Temperatura de funcionamiento: |
-40℃~85℃ |
Temperatura de almacenamiento: |
-40°C ≈ 80°C |
Consumo de energía: |
2 W (máximo) |
El poder: |
5-15 VDC |
Ancho de banda de transmisión óptica: |
270MHz 12GHz |
Las dimensiones (LxWxH): |
80 x 40 x 20 (milímetros) |
un rango de temperaturas muy amplio a nivel industrial (-20°C~+70°C), adaptable a diversos entornos;
Resumen general

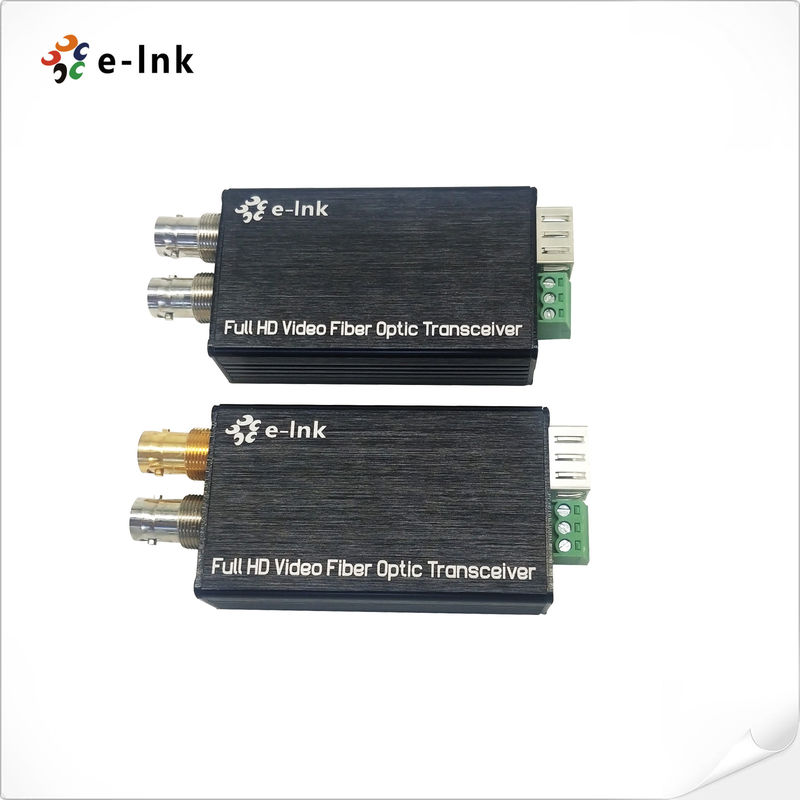

Convertidor de fibra de tipo mini 3G/HD-SDI de la serie LNK-M3G-1V soporta video 3G/HD-SDI de 1 canal
(audio incrustado) & Tally o Reverse señal RS485 transmitida a través de cable de fibra óptica, y monitorear el
La señal localmente a través de una salida de bucle 3G/HD-SDI.
un transmisor y un receptor para la señal 3G/HD-SDI 1080P.
Indices técnicos
| Interfaz de fibra óptica | |
| Interfaz de fibra | LC de tipo simple |
| Distancia de transmisión | 550m-20Km |
| longitud de onda | 1310nm/1550nm |
| El video | |
| Interfaz de vídeo | El BNC |
| Impedancia de entrada/salida de vídeo | 75Ω |
| Válvula de entrada/salida de vídeo | El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero. |
| Tasa de bits de vídeo | Máximo 3,2 Gb/s |
| Ganancia diferencial (10%~90% APL) | < 1% |
| Soporte para el formato SDI | 625/25 PAL |
| 525/29.97 NTSC, 525/23.98 NTSC, 525/23.98 NTSC, 525/29.97 NTSC, 525/23.98 NTSC, 525/23.98 NTSC, 525/29.97 NTSC, 525/23.98 NTSC, 525/23.98 NTSC, 525/29.97 NTSC, 525/23.98 NTSC, 525/23.98 NTSC, 525/23.98 NTSC, 525/23.98 NTSC, 525/23.98 NTSC, 525/23.98 NTSC, 525/23.98 NTSC | |
| 720p50, 720p59. ¿Qué quieres decir?94 | |
| 1080i 23/24/30/50/59. ¿Qué quieres decir?94 | |
| 1080P 23.98/24/30/50/60 | |
| Estándar SDI de vídeo | 270 Mbps (SD-SDI), 1.485 Gbps/M (HD-SDI) |
| SMPTE425M3Gb/s Mapeo ((3G-SDI) | |
| SMPTE424M 3Gb/s interfaz seria ((3G-SDI | |
| Datos obtenidos | |
| Interfaz física | Terminal de tornillo estándar para el sector industrial |
| Tipo de datos | Tally o RS485 inverso |
| Apoyo a la frecuencia/tasa |
Max. 115200bps para el RS422 Máximo 57600bps para RS485 |
| El BER | < 10 ̊9 |
| Eléctrico | |
| Adaptador de alimentación | Dirección continua 5 ~ 25V |
| Consumo de energía | < 5W |
| Indicador LED | |
| El SDI | Video del SDI |
| P/T | Fuente de alimentación |
| Mecánica | |
| Las dimensiones (LxWxH) | de una anchura superior a 80 mm |
| Peso | 1 kg por par |
| Cubierta | Cuadro de aluminio |
| Opciones de montaje | Escritorio |
| Medio ambiente | |
| Temperatura de trabajo | -20°C ≈ +70°C |
| Temperatura de almacenamiento | -40°C ≈ +80°C |
| Humedad de trabajo | 0~95% |
| El número de unidades | ≥100000 horas |
Aplicación
Información sobre los pedidos
| Modelo | Descripción |
| LNK-M3G.- 1V1T-MM | Convertidor de fibra 3G-SDI de mini tipo con Tally y loop out, MMF, LC Fiber Connector 500 metros, incluido el transmisor y el receptor, utilizado en pareja |
| LNK-M3G.- 1V1D-MM | Convertidor 3G-SDI de tipo mini a fibra con RS485 inverso y salida de bucle, conector de fibra MMF, LC de 500 metros, incluido el transmisor y el receptor, utilizado en pareja |
| En el caso de los vehículos de la categoría M3, el número de los vehículos de la categoría M3 es el siguiente: | Convertidor 3G-SDI a fibra de tipo mini con Tally y loop out, SMF, conector de fibra LC 20KM, incluido el transmisor y el receptor, utilizado en pareja |
| LNK-M3G-1V1D-20 | Convertidor de fibra 3G-SDI de mini tipo con RS485 inverso y salida de bucle, SMF, conector de fibra LC 20KM, incluido el transmisor y el receptor, utilizado en pareja |
| LNK-M3G-1V1T-40 | Convertidor de fibra 3G-SDI de mini tipo con Tally y loop out, SMF, conector de fibra LC 40KM, incluido el transmisor y el receptor, utilizado en pareja |
| LNK-M3G-1V1D-40 | Convertidor de fibra 3G-SDI de mini-tipo con RS485 inverso y salida de bucle, SMF, conector de fibra LC 40KM, incluido el transmisor y el receptor, utilizado en pareja |
