Detalles del producto
Lugar de origen: China
Nombre de la marca: E-link
Certificación: ROHS,FCC,CE
Número de modelo: Serie de LNK-MHD-1V
Condiciones de pago y envío
Cantidad de orden mínima: 1pair
Precio: Negociable
Detalles de empaquetado: Paquete estándar de la exportación
Tiempo de entrega: 5-12 días laborables
Condiciones de pago: L/C, T/T, Western Union, MoneyGram
Capacidad de la fuente: 1000pairs/month
Interfaz de la fibra: |
LC a una cara |
Distancia de transmisión: |
los 550m-20Km |
Longitud de onda: |
1310nm/1550nm |
Interfaz video: |
BNC |
Tipo de datos: |
Cuenta o RS485 reverso |
Adaptador del poder: |
DC 5~25V |
Consumo de energía: |
<5w> |
Dimensiones (LxWxH): |
80 x 40 x 20 milímetros |
Peso: |
1KG |
Cubierta: |
Aluminio |
Temperatura de trabajo: |
-20℃~+70℃ |
Interfaz de la fibra: |
LC a una cara |
Distancia de transmisión: |
los 550m-20Km |
Longitud de onda: |
1310nm/1550nm |
Interfaz video: |
BNC |
Tipo de datos: |
Cuenta o RS485 reverso |
Adaptador del poder: |
DC 5~25V |
Consumo de energía: |
<5w> |
Dimensiones (LxWxH): |
80 x 40 x 20 milímetros |
Peso: |
1KG |
Cubierta: |
Aluminio |
Temperatura de trabajo: |
-20℃~+70℃ |
Características
►Cada canal incluye 8 audios del canal integrados;
►Igualación automática del cable, usada para toda la tarifa debajo de 1,5 Gb/s (Belden 1694A);
►270Mbit/s reclocking automático - 1.48Gbit/s
►Directamente compatible con los sistemas de la cámara de HD-SDI
►Capacidad larga de la transmisión hasta 80 kilómetros
►Intercambio caliente y enchufe caliente;
►Maneje todos los modelos patológicos, transmisión llana de la difusión completamente digital de la no-compresión;
►Indicación de situación del LED de supervisar las condiciones de trabajo;
►Rango dinámico óptico y libre estupendos del ajuste;
►longitudes de onda de 1470~1610nm CWDM opcionales;
►gama de temperaturas ultra-amplia del nivel de la industria (- 20℃~+70℃), adaptable a los diversos ambientes;
Descripción

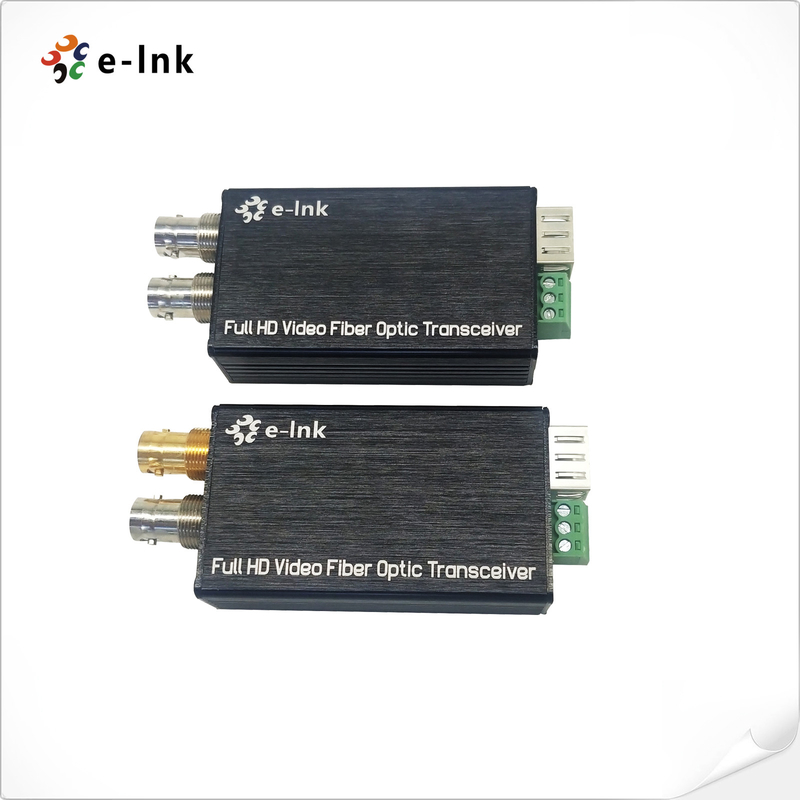

El Mini-tipo convertidor de la serie de LNK-MHD-1V de la fibra de HD-SDI apoya 1 vídeo del canal HD-SDI (audio integrado) y cuenta o la señal reversa RS485 transmitida vía el cable óptico de la fibra, y supervisa la señal localmente sobre una salida del lazo de HD-SDI. el vídeo del E-vínculo HD-SDI sobre los convertidores de la fibra incluye un transmisor y un receptor para la señal de HD-SDI.
Imagen de Product&Application
Índices técnicos
| Interfaz óptico de la fibra | |
| Interfaz de la fibra | LC a una cara |
| Distancia de transmisión | los 550m-20Km |
| Longitud de onda | 1310nm/1550nm |
| Vídeo | |
| Interfaz video | BNC |
| Impedancia video de la entrada-salida | 75Ω |
| Voltaje video de la entrada-salida | Típico: 1Vpp, 0.5Vpp mínimo, 1.5Vpp máximo |
| Índice binario video | 1.48Gb/s máximo |
| Aumento diferenciado (el 10%~90% APL) | <1> |
| Ayuda del formato del SDI | 625/25 PAL |
| 525/29.97 NTSC, 525/23.98 NTSC | |
| 720p50, 720p59.94 | |
| 1080i 23/24/30/50/59.94 | |
| Estándar video del SDI | 270Mbps (SD-SDI) |
| 1.485Gbps (HD-SDI) | |
| Datos | |
| Interfaz físico | Terminal de tornillo estándar industrial |
| Tipo de datos | Cuenta o RS485 reverso |
| Ayuda de la frecuencia/tarifa |
115200bps máximo para RS422 57600bps máximo para RS485 |
| AZUFAIFAS | <10>9 |
| Eléctrico | |
| Adaptador del poder | DC 5~25V |
| Consumo de energía | <5w> |
| Indicador del LED | |
| SDI | Vídeo del SDI |
| P/T | Fuente de alimentación |
| Mecánico | |
| Dimensiones (LxWxH) | 80 x 40 x 20 milímetros |
| Peso | 1KG/pair |
| Cubierta | Caso de aluminio |
| Montaje de opciones | Mesa |
| Ambiental | |
| Temperatura de trabajo | -20℃~+70℃ |
| Temperatura de almacenamiento | -40℃~+80℃ |
| Humedad de trabajo | el 0~95% |
| MTBF | horas ≥100000 |
Información el ordenar
| Modelo | Descripción |
| LNK-MHD-1V1T-MM | Mini-tipo HD-SDI al convertidor WithTally de la fibra y lazo hacia fuera, MMF, conector de la fibra del LC 500 metros, incluyendo el transmisor y el receptor, usados por pares |
| LNK-MHD-1V1D-MM | Mini-tipo HD-SDI al convertidor de la fibra con RS485 reverso y lazo hacia fuera, MMF, conector de la fibra del LC 500 metros, incluyendo el transmisor y el receptor, usados por pares |
| LNK-MHD-1V1T-20 | Mini-tipo HD-SDI al convertidor de la fibra con la cuenta y lazo hacia fuera, SMF, conector los 20KM de la fibra del LC, incluyendo el transmisor y el receptor, usados por pares |
| LNK-MHD-1V1D-20 | Mini-tipo HD-SDI al convertidor de la fibra con RS485 reverso y lazo hacia fuera, SMF, conector los 20KM de la fibra del LC, incluyendo el transmisor y el receptor, usados por pares |
| LNK-MHD-1V1T-40 | Mini-tipo HD-SDI al convertidor de la fibra con la cuenta y lazo hacia fuera, SMF, conector los 40KM de la fibra del LC, incluyendo el transmisor y el receptor, usados por pares |
| LNK-MHD-1V1D-40 | Mini-tipo HD-SDI al convertidor de la fibra con RS485 reverso y lazo hacia fuera, SMF, conector los 40KM de la fibra del LC, incluyendo el transmisor y el receptor, usados por pares |
