Detalles del producto
Lugar de origen: China.
Nombre de la marca: E-link
Certificación: ISO9001 / CE / RoHS / FCC
Número de modelo: Serie LNK-MHD
Condiciones de pago y envío
Cantidad de orden mínima: 1Pair
Precio: Negotiate
Detalles de empaquetado: Embalaje de cartón estándar de fibra SDI
Tiempo de entrega: Entre 1 y 3 días hábiles
Condiciones de pago: L/C, T/T, Western Union, MoneyGram, PayPal y otras formas de pago.
Capacidad de la fuente: 1000000pcs/mes
Interfaz de la fibra: |
LC a una cara |
Interfaz video: |
BNC |
El poder: |
Interfaz tipo C de 5 V de corriente continua |
Cubierta: |
Cuadro de aluminio |
Temperatura de funcionamiento: |
-20℃~+70℃ |
Las dimensiones (Wxdxh): |
Se trata de una muestra de las características de las máquinas de fabricación. |
Interfaz de la fibra: |
LC a una cara |
Interfaz video: |
BNC |
El poder: |
Interfaz tipo C de 5 V de corriente continua |
Cubierta: |
Cuadro de aluminio |
Temperatura de funcionamiento: |
-20℃~+70℃ |
Las dimensiones (Wxdxh): |
Se trata de una muestra de las características de las máquinas de fabricación. |

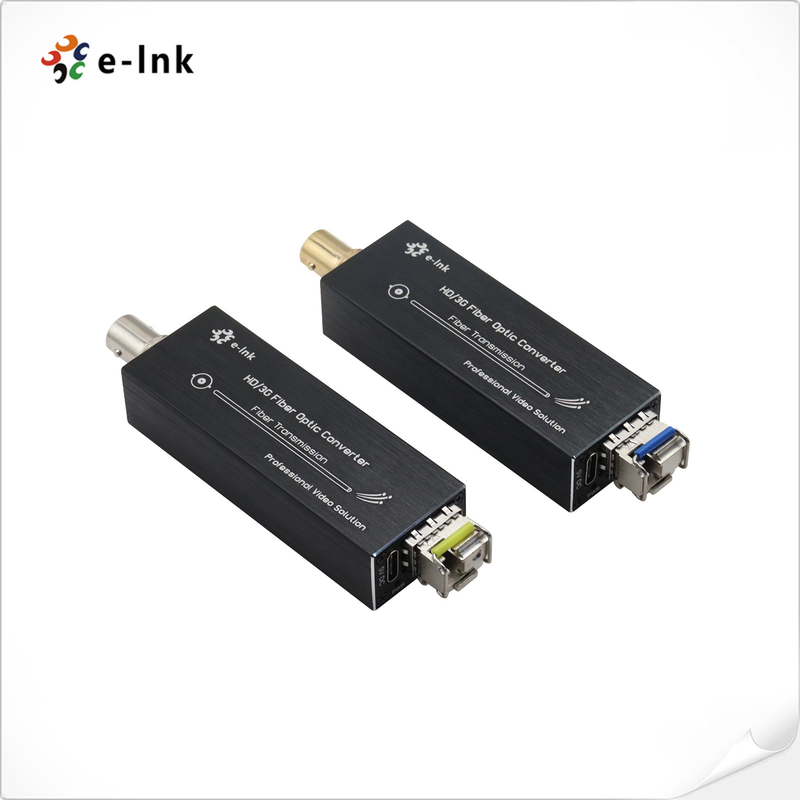

Mini HD-SDI sobre extensor de fibra capacidad de transmisión larga hasta 80 km
Extensor de fibra SDIVentajas:
Cada canal incluye audio de 8 canales integrado.
- Equalización automática del cable, utilizada para todas las velocidades inferiores a 3,2 Gb/s (Belden 1694A);
¢ Recloqueo automático 270Mbit/s - 1,48Gbit/s - 3Gbit/s
Compatibilidad directa con los sistemas de cámaras HD-SDI
Capacidad de transmisión de larga distancia de hasta 80 km
► Hot swap and hot plug;
- Manejar todos los patrones patológicos, transmisión de nivel de transmisión totalmente digital sin compresión;
- Indicación del estado del LED para controlar las condiciones de trabajo;
- el rango dinámico súper óptico y libre de ajuste;
Las longitudes de onda CWDM de 1470~1610 nm son opcionales;
- un rango de temperaturas muy amplio a nivel industrial (-20°C~+70°C), adaptable a diversos entornos
Resumen general
El extensor de fibra mini HD-SDI de la serie LNK-MHD admite video HD-SDI de 1 canal (audio incrustado)
La señal se transmite a través de un cable de fibra óptica.
El sistema tiene un transmisor y un receptor para la señal HD-SDI.
Se utiliza ampliamente en el ámbito de la vigilancia y la radiodifusión.
Indices técnicos
| Interfaz de fibra óptica | |
| Interfaz de fibra | LC de tipo simple |
| Distancia de transmisión | 550m-20Km |
| longitud de onda | 1310nm/1550nm |
| El video | |
| Interfaz de vídeo | El BNC |
| Impedancia de entrada/salida de vídeo | 75Ω |
| Válvula de entrada/salida de vídeo | El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero. |
| Tasa de bits de vídeo | La velocidad máxima es de 1,48 Gb/s |
| Ganancia diferencial (10%~90% APL) | < 1% |
| Soporte para el formato SDI | 625/25 PAL |
| 525/29.97 NTSC, 525/23.98 NTSC, 525/23.98 NTSC, 525/29.97 NTSC, 525/23.98 NTSC, 525/23.98 NTSC, 525/29.97 NTSC, 525/23.98 NTSC, 525/23.98 NTSC, 525/29.97 NTSC, 525/23.98 NTSC, 525/23.98 NTSC, 525/23.98 NTSC, 525/23.98 NTSC, 525/23.98 NTSC, 525/23.98 NTSC, 525/23.98 NTSC | |
| 720p50, 720p59. ¿Qué quieres decir?94 | |
| 1080i 23/24/30/50/59. ¿Qué quieres decir?94 | |
| Estándar SDI de vídeo | Se aplican las siguientes condiciones: |
| 1.485Gbps (HD-SDI) | |
| Eléctrico | |
| Adaptador de alimentación | Interfaz de tipo C de 5 V de corriente continua |
| Consumo de energía | 3W |
| Indicador LED | |
| El SDI | Video del SDI |
| P/T | Fuente de alimentación |
| Mecánica | |
| Las dimensiones (LxWxH) | de una anchura superior a 30 mm |
| Peso | 0.5 kg/pareja |
| Cubierta | Cuadro de aluminio |
| Opciones de montaje | Escritorio |
| Medio ambiente | |
| Temperatura de trabajo | -20°C ≈ +70°C |
| Temperatura de almacenamiento | -40°C ≈ +80°C |
| Humedad de funcionamiento | 5% a 90% no condensante |
| Humedad de almacenamiento | 5% ~ 90% no condensante |
| El número de unidades | ≥100000 horas |
.Información sobre los pedidos
| Modelo | Descripción |
| Se trata de un sistema de control de las emisiones de gases de efecto invernadero. | Mini HD-SDI a convertidor de fibra, MMF, LC Conector de fibra 500 metros, incluidos el transmisor y el receptor, utilizados en pareja |
| El LNK-MHD-20 | Mini HD-SDI a convertidor de fibra, SMF, conector de fibra LC 20KM, incluido el transmisor y el receptor, utilizado en pareja |
