Detalles del producto
Lugar de origen: China.
Nombre de la marca: E-link
Certificación: ISO9001 / CE / RoHS / FCC
Número de modelo: Serie de LNK-M3G-1V
Condiciones de pago y envío
Cantidad de orden mínima: 1Pair
Precio: Negotiate
Detalles de empaquetado: Embalaje de cartón estándar para el convertidor de fibra de SDI
Tiempo de entrega: 3 a 5 días hábiles
Condiciones de pago: L/C, T/T, Western Union, MoneyGram, PayPal y otras formas de pago.
Capacidad de la fuente: 1000000pcs/mes
Conector: |
SDI |
longitud de onda: |
1310nm/1550nm |
Cubierta: |
Cuadro de aluminio |
Tipo de datos: |
Cuenta o inversa RS485 r |
Temperatura de funcionamiento: |
-20℃~+70℃ |
Las dimensiones (Wxdxh): |
de una anchura superior a 80 mm |
Conector: |
SDI |
longitud de onda: |
1310nm/1550nm |
Cubierta: |
Cuadro de aluminio |
Tipo de datos: |
Cuenta o inversa RS485 r |
Temperatura de funcionamiento: |
-20℃~+70℃ |
Las dimensiones (Wxdxh): |
de una anchura superior a 80 mm |

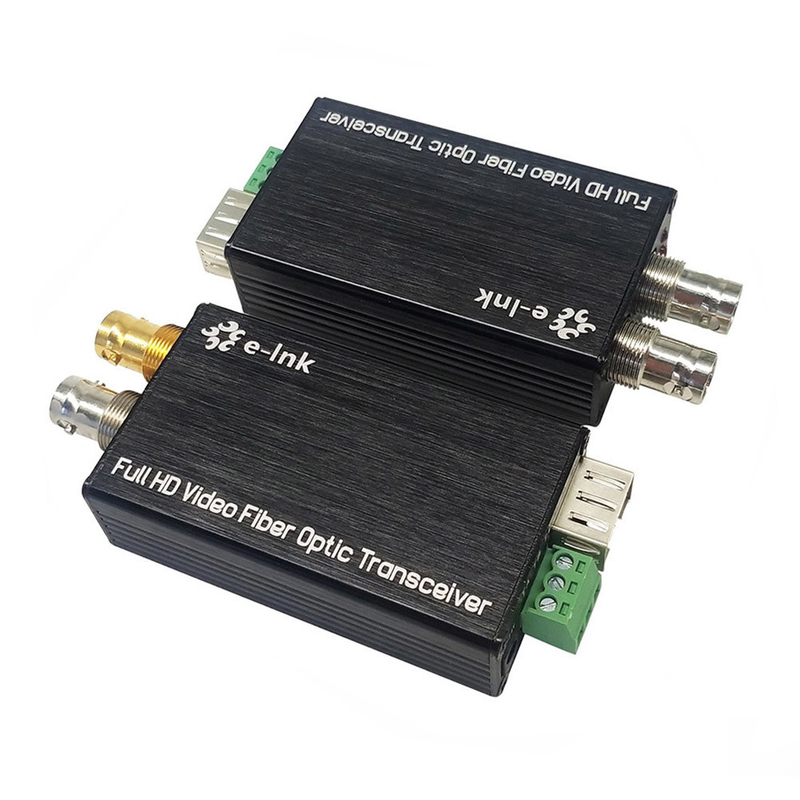

Miniconvertidor de fibra óptica SDI con capacidad de transmisión a larga distancia de hasta 80 km
Convertidor de fibra SDIVentajas:
Cada canal incluye audio de 8 canales integrado.
- Equalización automática del cable, utilizada para todas las velocidades inferiores a 3,2 Gb/s (Belden 1694A);
¢ Recloqueo automático 270Mbit/s - 1,48Gbit/s - 3Gbit/s
Compatibilidad directa con los sistemas de cámaras HD-SDI
Capacidad de transmisión de larga distancia de hasta 80 km
► Hot swap and hot plug;
- Manejar todos los patrones patológicos, transmisión de nivel de transmisión totalmente digital sin compresión;
- Indicación del estado del LED para controlar las condiciones de trabajo;
- Rango dinámico súper óptico y libre de ajuste.
Las longitudes de onda CWDM de 1470~1610 nm son opcionales;
- un rango de temperaturas muy amplio a nivel industrial (-20°C~+70°C), adaptable a diversos entornos;
Resumen general
Convertidor de fibra de tipo mini 3G / HD-SDI de la serie LNK-M3G-1V admite un canal de video 3G / HD-SDI (audio)
incorporado) & Tally o Reverse señal RS485 transmitida a través de cable de fibra óptica, y monitorear la señal
El E-link 3G/HD-SDI Video sobre Convertidores de Fibra incluye una
un transmisor y un receptor para la señal 3G/HD-SDI 1080P.
¢ Grabación de películas de animales
Eventos en vivo transmitidos por fibra
Redes de vigilancia de alto rendimiento (sin errores) en el ejército o la seguridad;
¢ Gran sistema de paredes de vídeo
Sistema inteligente de vigilancia del tráfico
Los sistemas de seguridad
El control industrial (electricidad, química, acero, petróleo, ferrocarriles, etc.)
Monitoreo militar (almacén, fronteras, guardias, etc.)
️ Estadio (para vídeo HD en vivo, transmisión de audio)
Las dimensiones
Requisito de energía
Vista general de la interfaz y el LED
Instrucciones de instalación
1.Antes de instalar
Verifique el producto al recibirlo para detectar cualquier daño visible que pueda haber sido causado durante el envío.
En el caso de losContenido del envase:
Transmisor de fibra SDI x 1
Receptor de fibra SDI x 1
Adaptador de energía x 2
Manual del usuario x 1
(2) Lea atentamente el manual de usuario antes de instalar el producto.
(3) Lea cuidadosamente las instrucciones de seguridad.
4) No abra el dispositivo;
(5) Tenga en cuenta la etiqueta de los dispositivos, T es el transmisor, R es el receptor.
2.Procedimiento de instalación
(1) Conecte el transmisor óptico y la cámara u otro dispositivo de salida.
Entonces el dispositivo de energía en.
(2) Conecta el receptor óptico y el monitor y conecta con la fibra.
3.TALLY o RS485 invertidoConexión:
Transmisor TALLY o RS485 Conexión de salida de señal: (Puede conducir el indicador LED directamente)
| T.A. | Tuberculosis | TC | |
| LED encendido | LED - | LED + | No incluido |
| LED apagado | No incluido | LED+ | LED- |
| Reverso RS485 | Datos más | Los datos... | No incluido |
Conexión de entrada de señal TALLY o RS485 del receptor: (el tipo de carga LED es adecuado para el conductor OC LED - conductor)
| T.A. | Tuberculosis | TC | |
| Cuentas | Entrada de la señal | Com | Com |
| Reverso RS485 | Datos más | Los datos... | No incluido |
Instrucciones sobre responsabilidad
Indices técnicos
| Interfaz de fibra óptica | |
| Interfaz de fibra | LC de tipo simple |
| Distancia de transmisión | 550m-20Km |
| longitud de onda | 1310nm/1550nm |
| El video | |
| Interfaz de vídeo | El BNC |
| Impedancia de entrada/salida de vídeo | 75Ω |
| Válvula de entrada/salida de vídeo | El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero. |
| Tasa de bits de vídeo | Máximo 3,2 Gb/s |
| Ganancia diferencial (10%~90% APL) | < 1% |
| Soporte para el formato SDI | 625/25 PAL |
| 525/29.97 NTSC, 525/23.98 NTSC, 525/23.98 NTSC, 525/29.97 NTSC, 525/23.98 NTSC, 525/23.98 NTSC, 525/29.97 NTSC, 525/23.98 NTSC, 525/23.98 NTSC, 525/29.97 NTSC, 525/23.98 NTSC, 525/23.98 NTSC, 525/23.98 NTSC, 525/23.98 NTSC, 525/23.98 NTSC, 525/23.98 NTSC, 525/23.98 NTSC | |
| 720p50, 720p59. ¿Qué quieres decir?94 | |
| 1080i 23/24/30/50/59. ¿Qué quieres decir?94 | |
| 1080P 23.98/24/30/50/60 | |
| Estándar SDI de vídeo | 270 Mbps (SD-SDI), 1.485 Gbps/M (HD-SDI) |
| SMPTE425M3Gb/s Mapeo ((3G-SDI) | |
| SMPTE424M 3Gb/s interfaz seria ((3G-SDI | |
| Datos obtenidos | |
| Interfaz física | Terminal de tornillo estándar para el sector industrial |
| Tipo de datos | Tally o RS485 inverso |
| Apoyo a la frecuencia/tasa |
Max. 115200bps para el RS422 Máximo 57600bps para RS485 |
| El BER | < 10 ̊9 |
| Eléctrico | |
| Adaptador de alimentación | Dirección continua 5 ~ 25V |
| Consumo de energía | < 5W |
| Indicador LED | |
| El SDI | Video del SDI |
| P/T | Fuente de alimentación |
| Mecánica | |
| Las dimensiones (LxWxH) | de una anchura superior o igual a 30 mm |
| Peso | 1 kg por par |
| Cubierta | Cuadro de aluminio |
| Opciones de montaje | Escritorio |
| Medio ambiente | |
| Temperatura de trabajo | -20°C ≈ +70°C |
| Temperatura de almacenamiento | -40°C ≈ +80°C |
| Humedad de trabajo | 0~95% |
| El número de unidades | ≥100000 horas |
El paquete incluye
El paquete incluye
¢ Transmisor SDI x 1
Receptor SDI x 1
Modulo SFP x 2
Manual del usuario
Por favor, compruebe que todos los artículos están incluidos en la caja. Si falta algo, por favor, póngase en contacto con el vendedor.
